SHYL-MCE01多核单片机模块化实验开发系统实验箱

SHYL-MCE01多核单片机模块化实验开发系统实验箱

SHYL-MCE01多核单片机模块化实验开发系统实验箱

一、多核单片机模块化实验开发系统实验箱简介

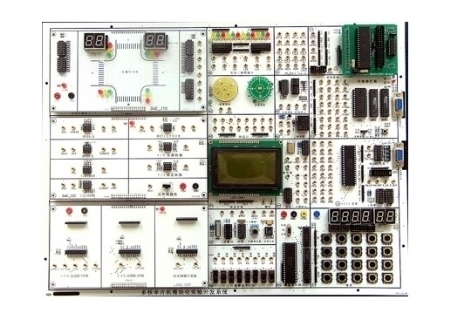

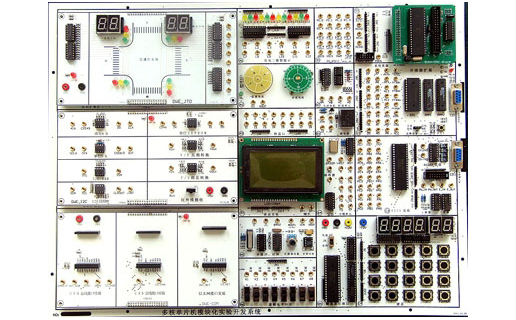

SHYL-MCE01多核单片机模块化实验开发系统(简称系统),CPU配置灵活,接口扩展无极限。支持MCS-51、C8051F020、MCS-96、AVR、PIC等单片机和CPLD/FPGA实验和开发,一改传统实验箱实验电路在板模式,系统分成两部分:系统控制部分(右侧)和实训扩展区(左侧),实训扩展区的实验模块可以按需配置,节省资源。适合“51/96/AVR/PIC/MSP430单片机原理及接口技术”、 “CPLD/FPGA原理及其应用技术”教学实验大纲要求,配有丰富的实验模块,提供完善的实验例程,是各高等院校开展微处理器教学、课程设计、电子设计竞赛及科研开发的理想设备。

单片机实验开发系统实验仪,多核单片机模块化实验开发系统实验箱

二、多核单片机模块化实验开发系统组成:

·硬件:

(1)控制部分组成:单片机CPU插卡区,系统控制芯片(1032),64K程序存储器(w27c512),64K数据存储器(61256x2),开放式4*5键盘电路,开放式6位动态数码管显示电路,配有二个串口接口,CPU资源全部引出。单片机CPU插卡区标配为51KH-CPU卡(AT89S52) ,其余卡为选配。

(2)输入/ 输出:128*64 LCD图文电路(或字符式1602 LCD),单脉冲发生器,8MH时钟分频,8位开关逻辑电平输入/ 输出电路,排针∕锁紧孔转接口、音频功放,0~5V可调模拟量,PWM电路、射极跟随器,ISP在线下载接口,打印口。

(3)接口芯片:二片 8255;

(4)控制对象:喇叭、蜂鸣器、小型直流电机、步进电机、继电器等;

(5)实训扩展区:提供总线接口,可选配我公司各种扩展模块或自行扩展设计。

·软件:

系统配置2000/xp等操作平台的单片机仿真调试软件,支持汇编、C51语言编译、调试;单片机在线下载软件等。

·电源:系统内置高性能直流稳压电源。

·机箱:系统配置轻便铝合金箱子作为实验仪机箱。



三、多核单片机模块化实验开发系统主要特点

在传统实验箱基础上精心改版,以多CPU、小系统、易扩展为设计思想,系统控制部分只提供实验所需的公共资源和控制信号,三个实训扩展区为实验、实训模块提供系统总线接口。

(1)多CPU:CPU仿真器和实验系统彻底分开,实验系统只留CPU接口不含CPU,这样只要更换不同CPU卡,就可支持不同类型CPU实验开发。目前支持的CPU为AT89S52,KEILC51,C8051F020,80C196KB,AVR,PIC,MSP430等。

(2)支持EDA开发:通过选配EDA扩展卡,实现EDA和单片机两合一,可分别控制实验电路。

(3)模块化:提供众多的实验模块(见五)和开放式键盘、显示器、串口等,为适应多种方式实验提供可能。

(4)二次开发:系统将地址总线、数据总线、控制总线全部引出,系统板留有实训扩展区,用户可按照BUS接口总线的定义自行开发所需的接口模块,使系统可以无限升级,真正成为一个开放式的系统。

(5)在线下载:在线编程自动识别,无需开关切换,不需编程器,可直接烧录AT89S5X单片机。

(6)二种工作方式:一是联PC机运行,在与上位软件联机的状态下,实现各种调试和行运的操作;二是脱机运行,系统配有管理监控,在无仿真器状态下,系统自动切换到脱机管理状态,用户可轻松调用EPROM中的实验程序完成实验

四、多核单片机模块化实验开发系统实验箱CPU卡种类

51KH—CPU (AT89S52)

五、多核单片机模块化实验开发系统实验箱实验模块内容(可选)

1,AD类ADCOM

(1)0809 AD实验

(2)0832 DA 实验

(3)8253定时计数器接口

(4)8250异步通信接口

(5)8251通信接口

2,串并类DWE-1645

(1)74LS164芯片组成串转并

(2)74LS165芯片组成并转串

(3)138译码

(4)MAX813L看门狗

3,串行总线类DWE_I2C

(1)TLC549芯片组成串行AD转换

(2)TLC5615芯片组成串行DA转换

(3)24C02 I2C RAM

(4)PC8563日历钟

(5)93C46串行EEPROM

(6)LM331 V/F压频转换

(7)LM331 F/V转换

(8)红外线收发

4,语音录放DWE_8120

(1)ISD1110语音录放

(2)8155扩展接口,

5,通行类DWE_COM

(1)1581芯片USB总线接口

(2)SJA1000芯片和TJA1050芯片组成CAN总线接口

(3)RTL8019AS芯片以太网接口

6,键盘显示类DWE_DISK

(1)4X4矩阵键盘

(2)8个独立键盘

(3)8位静态显示

7,LED点阵类DWE_LEDIC

(1)LED16X16点阵

(2)18B20数字温度测量

(3)485通信接口

(4)IC卡座接口

8,交通灯类DWE_JTD

。含数码管倒计时的道路模拟交通灯

9,IO接口类DWE_IO579

(1)8259中断接口电路

(2)8279键盘显示接口电路

(3)简单IO扩展

9,静态显示类DW_4511PV

(1)六位BCD码译码电路

(2)PS2键盘接口

(3)VGA接口

(4)1HZ~24M信号源

10,EDA类DWE_321C6

(1)ISPLSI 1032E CPLD可编程电路

(2)EP1C6T144 FPAG可编程电路

11, LCD类DWE_LCD

(1)LCD12864点阵型液晶显示

(2)LCD1602字符型液晶显示

12,IC座扩展类DWE_ICZ液晶显示。8P,14P,16P,20P,40P各一只。
