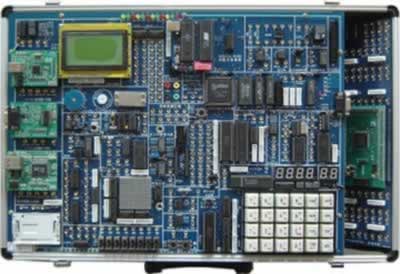

YL-52EH 单片机、EDA综合实验开发系统

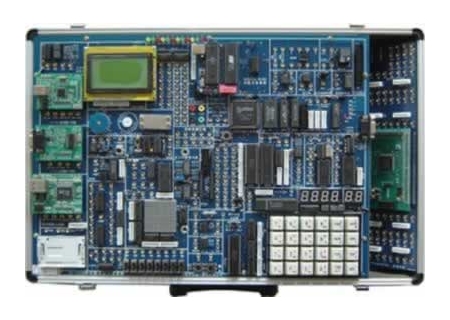

YL-52EH 单片机、EDA综合实验开发系统

一、单片机、EDA综合实验开发系统主要特点:

(1)仿真器外接:仿真器和实验系统分开,实验系统只留仿真器接口,仿真器可单独使用。仿真器外接,可选配YL-208、Keil-c仿真器K51U或其它型号仿真器,仿真器特性详见YL-208/K51U产品介绍。

(2)仿真能力强:用户CPU资源全部开放,选配POD89C52仿真头可仿真总线或IO口(P0,P1,P2,P3)。

(3)支持EDA开发:通过选配EDA扩展卡,实现EDA和单片机两合一,可分别控制实验电路。

(4)实验开放性:实验电路单元尽可能独立开放,如开放式键盘,开放式显示器,开放式串口等,为适应多种方式实验提供可能。

(5)二次开发:主机板留有系统总线接口,通过单片机仿真器调试用户系统。

(6)在线下载:在线编程自动识别,无需开关切换,不需编程器,可直接烧录AT89S5X单片机。

(7)二种工作方式:一是联PC机运行,在与上位软件联机的状态下,实现各种调试和行运的操作;二是脱机运行,系统配有管理监控,在无仿真器状态下,系统自动切换到脱机管理状态,用户可轻松调用EPROM中的实验程序完成实验。

二、单片机、EDA综合实验开发系统组成:

硬件:

(1)单片机系统扩展:单片机仿真接口(仿真器外接),用户CPU(AT89S52),64K程序存储器,64K数据存储器,开放式4*6键盘电路,开放式6位动态数码管显示电路,配有串口或USB通信方式,出厂配置为串口。

(2)输入/输出:128*64LCD图文电路(或字符式1602LCD),16*16LED点阵电路,开关逻辑电平输入/输出电路,8MHZ时钟与分频,单脉冲发生器,ISP在线下载接口,PWM电路、射极跟随器。

(3)常用接口芯片:8250、8251、8253、8255、8279、0809、0832、74LS273、74LS244、RS232/485、看门狗MAX813L等;

(4)控制对象:小型直流电机、步进电机、温度、压力、继电器、电子音响喇叭、IC卡读写等;

(5)新型实用接口电路:数字温度18B20、串行DA(TL5615)、串行AD(TL549)、I2C日历钟(PCF8563)、红外线遥控收发、USB2.0总线接口isp1581、CAN总线控制器SJA1000、CAN总线收发器TJA1050T、网络芯片RTL8019AS等。

(6)可选配逻辑分析仪;

(7)选配上本公司的无线下载模块就能实验无线下载调试,还可进行无线实验,蓝牙实验

软件:

系统配置Win98/2000/xp等操作平台的单片机仿真调试软件,支持汇编、C51语言编译、调试;单片机在线下载软件等。

电源:

系统内置高性能直流稳压电源。

机箱:

系统配置轻便铝合金箱子作为实验箱

三、单片机、EDA综合实验开发系统实验项目:

(一)软件实验

(1)清零程序;

(2)拆字程序;

(3)拼字程序;

(4)数据区传送子程序;

(5)数据排序实验;

(6)查找相同数据个数;

(7)无符号双字节快速乘法子程序;

(8)多分支程序;

(9)脉冲计数实验;

(10)电脑时钟实验。

(二)硬件实验

(1)P1口亮灯实验;

(2)P1口转弯灯实验;

(3)P3.3口输入,P1口输出实验;

(4)工业顺序控制实验;

(5)8255A、B、C口输出方波实验;

(6)8255PA口控制PB口;

(7)8255控制交通灯;

(8)简单I/O扩展实验;

(9)A/D0809转换实验;

(10)D/A0832转换实验;

(11)8279键盘显示实验;

(12)通用打印机实验;☆

(13)微型打印机打印字符、曲线、汉字实验;☆

(14)日历时钟DS12887控制实验;☆

(15)I2C储存卡读写实验;

(16)语音芯片ISD1420控制实验(录音);☆

(17)语音芯片ISD1420控制实验(放音);☆

(18)继电器控制实验;

(19)步进电机控制;

(20)8253方波实验;

(21)小直流电机调速实验;

(22)16*16LED点阵显示实验;

(23)128*64LCD液晶显示实验;

(24)8250可编程异步通讯接口实验(自发自收);

(25)8251可编程通讯接口实验(与PC机);

(26)单片机RS232/485串行发送实验(双机通讯);

(27)单片机RS232/485串行接收实验(双机通讯);

(28)温度压力实验;

(29)CAN总线通讯接口实验;☆

(30)以太网TCP/IP协议接口实验;☆

(31)USB2.0通讯接口实验。

(32)DS18B20单总线温度测量实验

(33)红外线遥控收发实验

(34)TLC549串行A/D转换实验YL-52EH 单片机、EDA综合实验开发系统

(35)TLC561510位D/A串行转换实验

(36)PCF8563I²C日历时钟实验

(37)看门狗实验

(38)PWM实验

(39)射极跟随器

(40)EDA扩展卡(isp1032/ep1k30等)☆

(41)全向云台控制实验☆

(42)基于调制信号的光通信实验☆

说明:实验项目打“☆”号为选配扩展卡实验。
