电动汽车高压安全系统实训台

SHYL-QCX 10电动汽车高压安全系统实训台

一、电动汽车高压安全系统实训台 系统概述:

电动汽车高压安全实训台适用于职业技术院校、普通教育类学院和培训机构对高压加载系统理论和维护实训教学。 电动汽车高压安全实训台适用于各类教育部门用户对高安安全系统...新能源汽车作为实现能源革命的重要手段之一,其中电动汽车已然成为最热门的交通工具,而作为电动汽车核心部件的高压电力部分(电池组及电源管理系统),其性能和稳定性决定了一台电动汽车的品质。目前电动汽车已经走进人们的生活,其安全性能必须得到保障。因此,电动汽车安全方面的测试显得尤为重要,电动汽车的安全主要分为两个方面。一方面是高压电力部分的安全控制策略,另一方面是维修时的高压安全注意事项以及操作规程。


二、电动汽车高压安全系统实训台 技术参数

1.    实验台尺寸:1220mm*650mm*1900mm(长*宽*高);

2.    输入电压:二相三线~220V±10% 50Hz

3.    ★屏幕尺寸:7寸

4.    ★诊断能力自锁:专一性只适用于本设备。

5.    ★连接类型:串口

6.    系统电压:  DC12V//24V

7.    工作环境:温度-10~+40℃ 相对湿度<85%(25℃)海拔<4000m

8.    工作电压:48VDC(三元锂电池组)

9.    功   率:500W

10.  转   速:3000转

11.  扭   矩:1.59NM

12.  过热>150℃自动保护

13.  堵转保护时间2-15S可调

14.  输出限流线性可调

15.  电压PWM调速

16.  带有使能功能

17.  速度反馈信号输出功能

18.  EABS电子快速制动功能

19.  缓启动功能

20.  重   量:100Kg

三、电动汽车高压安全系统实训台 系统构成

1.    设备由一体化实训台;三元锂电池组;BMS电源管理系统;数据显示屏;充电机;DC-DC转换器;驱动电机控制器;VCU整车控制单元;加速系统、制动系统、驱动电机;自动控制单元:高压继电器组、数据控制终端;系统软件、高压绝缘鞋、高压绝缘手套、防护眼镜等以及相应的附件组成。

2.    ★配套自主研发的设备诊断系统;内容包含设备工作状态检测、设备故障的诊断与测试、设备故障原因读取、自动控制等功能。

3.    供电电压:DC9-50V;总电压测量:范围0-1000V,误差:≦1%FS。总电流测量:范围≦-500-500A;误差≦1%FS;CAN总线:CAN2.0B。电池串数:5-60串,单体电压检测:范围0-5V;温度检测:-40-125℃,2-10个监测点。

4.    驱动器性能:堵转保护时间2-15S可调,输出限流线性可调,电压PWM调速,速度反馈信号输出功能,EABS电子快速制动功能,缓启动功能。

5.    系统软件功能包含:运行状态检测;故障读取;电器测试;远程控制、云平台服务器查看设置等功能。

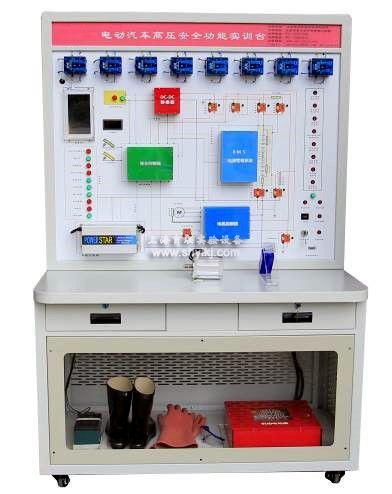

6.    实训台上部为系统电路原理图和各系统的实物,实训桌下部安装有低压电源和高压电池组,可通过透明窗口观察锂电池组。左侧、右侧后侧网孔板通风散热。

四、电动汽车高压安全系统实训台 实训项目

1.    新能源汽车高压安全系统的组成结构的认知实训

2.    新能源汽车高压安全的整体控制策略原理实训

3.    新能源汽车高压电池组的结构认知实训

4.    新能源汽车高压电池组测量、与使用实训

5.    新能源汽车高压安全的安全操作规程实训

6.    新能源汽车高压电路的认知、测量实训

7.    新能源汽车高压防护工具的认知、使用实训

8.    新能源汽车BMS控制理论与系统设置实训

9.    新能源电源转换系统认知与原理控制实训

10.  新能源电机驱动系统的原理与控制实训

11.  新能源汽车上电、下电控制流程实训

12.  新能源汽充电管理系统的工作原理实训

13.  新能源汽车低速行驶工况实训

14.  新能源汽车一般行驶工况实训

15.  新能源汽车全速行驶工况实训

16.  新能源汽车减速行驶工况实训

17.  新能源汽车停车行驶工况实训
