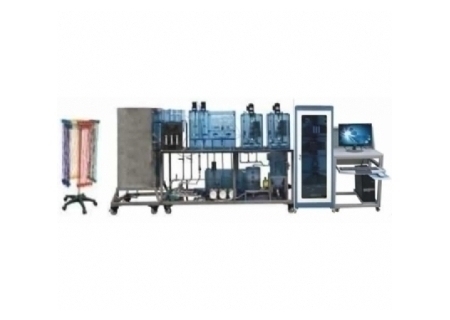

一、水环境监测与治理技术综合实训装置产品概述:
水环境监测与治理技术综合实训装置通过实训操作可掌握A2/O、SBR以及MSBR三种污水处理系统工艺的设计和管道连接，污水处理设备部件的安装与调试，电气控制线路的连接、PLC硬件组态以及程序编写与调试，水环境监测实训设备,实训装置与治理技术综合实训装置在线监测技术的应用，通过编写程序实现设备自动运行与监控.是专门为职业院校开设的“环境工程”、“环境监测与治理技术”、“环境监测与评价”、“水环境监测与保护”、“城市水净化技术”、“给排水工程技术”等环境类相关专业而研制的综合实训装置。
二、水环境监测与治理技术综合实训装置系统组成与功能:
水环境监测与治理技术综合实训装置主要由控制系统、供水系统和污水处理系统三部分组成。
控制系统:主要由电气控制柜、漏电保护器、触摸屏、旋钮开关、工作状态指示灯、PLC可编程控制器、继电器、在线监测仪(PH仪和DO仪)、组态监控软件等组成。
供水系统:主要由不锈钢大水箱、不锈钢支架、水箱液位管和球阀等组成。
污水处理系统:装置对象装置整体采用不锈钢框架进行设计，主要动力系统器件安装在钢架底座上，主要有机玻璃反应器合理的布置安装在不锈钢钢架的上下层。动力系统主要由水泵、风机、电磁阀、搅拌机等组成。有机玻璃反应器系统主要由有机玻璃格栅调节池、有机玻璃沉砂池、有机玻璃A2/O生物反应器、有机玻璃SBR池、有机玻璃二沉池、有机玻璃砂滤柱、有机玻璃加药池等组成。曝气系统主要由风机、曝气头、搅拌机、流量计和管道等组成。在线监测系统主要由DO在线仪、PH在线仪、浮球液位开关等组成。
三、水环境监测与治理技术综合实训装置主要技术性能:
输入电压:单相交流220V±10%50Hz
工作环境:环境温度范围为0℃~+40℃、相对湿度＜85%(25℃)
系统容量:＜2.0kVA
外形尺寸:700mm×600mm×1800mm(控制柜)、3010mm×800mm×1700mm(对象)
安全保护:具有漏电压、漏电流保护装置，安全符合国家标准。
四、水环境监测与治理技术综合实训装置基本配置:
1.实训对象
|
序号 |
器材名称 |
器材规格或型号 |
数量 |
单位 |
备注 |
|
不锈钢钢架 |
尺寸:221cm×80cm×170cm材料:50×50不锈钢管材制作;功能:对反应器的固定和摆放 |
1 |
套 |
||
|
不锈钢原水箱 |
尺寸:Φ75cm×180cm材料:2mm不锈钢板制作，底座采用不锈钢管材制作;功能:带有液位指示功能，提供实训水源 |
1 |
个 |
||
|
A2/O系统部件 |
尺寸:78cm×40cm×58cm;材料:10mm有机玻璃板制作; 功能:主要由厌氧池、缺氧池、好氧池组成，按照1:1:3比例进行设计 |
1 |
台 |
||
|
SBR1系统部件 |
尺寸:43cm×37cm×52cm;材料:10mm有机玻璃板制作;功能:完成污水处理的中对污水的搅拌、曝气、静置沉淀、滗水过程 |
1 |
台 |
||
|
SBR2系统部件 |
尺寸:43cm×37cm×52cm;材料:10mm有机玻璃板制作;功能:完成污水处理的中对污水的搅拌、曝气、静置沉淀、滗水过程 |
1 |
台 |
||
|
格栅调节池 |
尺寸:74cm×26cm×39cm;材料:10mm有机玻璃板制作;功能:格栅主要是去除污水处理中较大的悬浮物，调节池主要调节污水水质，使出水水质比较均匀 |
1 |
台 |
||
|
沉砂池 |
尺寸:60cm×35cm×34cm;材料:10mm有机玻璃板制作;功能:系统采用的是平流式结构，主要是分离污水中相对密度较大的无机颗粒 |
1 |
台 |
||
|
砂滤柱 |
尺寸:Φ25cm×30cm;材料:6mm厚度有机玻璃圆筒制作;功能:截留污水中的悬浮物和胶体 |
2 |
台 |
||
|
二沉池 |
尺寸:Φ25cm×52cm;材料:6mm厚度有机玻璃圆筒制，功能:系统采用的是竖流式结构，主要是分离污水中相对密度较大的无机颗粒 |
4 |
台 |
||
|
加药池 |
尺寸:26cm×26cm×30cm;材料:10mm有机玻璃板制作;功能:主要是对污水处理过程中一些药剂的配置和添加到污水中 |
1 |
台 |
||
|
磁力驱动泵 |
单相AC220v;功率:90W;扬程:8m;流量:8L/min;功能:对污水的提升，污泥的回流 |
1 |
个 |
||
|
电磁隔膜计量泵 |
单相AC220v;功率:16W;扬程:2m;流量:15L/h;功能:对药水的添加和计量 |
1 |
个 |
||
|
搅拌调速系统 |
单相AC220V;功率:25W/40W;功能:对污水、药剂的搅拌均匀，搅拌曝气 |
1 |
套 |
||
|
曝气头 |
微孔曝气头:Φ8cm，功能:把风机的气均匀的释放到污水中 |
10 |
只 |
||
|
风机 |
AC220V;功率:185W |
3 |
台 |
||
|
滗水器 |
空气堰式，尺寸:Φ16cm×25cm;材料:2mm厚不锈钢材料制作;功能:作为SBR系统的关水和排水的功能以及对浮渣、污泥的截留 |
2 |
只 |
||
|
DO传感器 |
0~20mg/L，6分外螺纹接口，功能;对调节池、好氧池、SBR1\SBR2池等中溶解氧的含量时时监测 |
4 |
个 |
||
|
PH传感器 |
0~14，6分外螺纹接口;功能:对调节池中PH值的时时在线监测 |
1 |
个 |
||
|
气体流量计 |
0.6-6L/min;功能:计量风机的进气流量，控制反应器中溶解氧含量 |
3 |
只 |
||
|
液体流量计 |
1-7L/min;功能:计量水流的进水流量。 |
3 |
只 |
||
|
浮球液位开关 |
24V输入;功能:对反应器中水位、是水泵以及电磁阀的控制，主要是防止反应器中污水溢出 |
1 |
套 |
||
|
组合填料 |
Φ15cm |
1 |
套 |
2.电气控制柜基本配置
|
序号 |
器材名称 |
器材规格或型号 |
数量 |
单位 |
备注 |
|
电器控制柜 |
尺寸:70cm×60cm×180cm;材料:1.5cm钢板静电喷塑工艺;功能:实现与对象连接和控制以及与电脑的通讯连接编程功能 |
1 |
个 |
||
|
PLC控制器 |
CPU2242DP继电器主机(14I/10O) |
1 |
个 |
西门子 | |
|
EM222模块 |
8点继电器输出 |
1 |
个 |
西门子 | |
|
EM231模块 |
8入模拟量模块 |
1 |
个 |
西门子 | |
|
EM232模块 |
4出模拟量模块 |
1 |
个 |
西门子 | |
|
触摸屏 |
10英寸 |
1 |
台 |
||
|
低压电气 |
小继电器 |
1 |
套 |
||
|
空气开关 |
带漏电保护器 |
1 |
个 |
||
|
保险丝 |
熔断器 |
1 |
个 |
||
|
交流接触器 |
220V |
1 |
个 |
||
|
操作开关 |
2位 |
2 |
个 |
||
|
开关电源 |
输出:DC24V |
1 |
个 |
||
|
工作状态指示灯 |
32 |
只 |
|||
|
DO仪 |
单相AC220V输入，输出信号:4~20mA |
4 |
只 |
||
|
PH仪 |
单相AC220V输入，输出信号:4~20mA |
1 |
只 |
3.水环境监测实训设备配件、管材
|
主要组成器件 |
|
包含短柄球阀、长柄球阀、黄铜闸阀、立式止回阀、卧式止回阀、自动放气阀、电磁阀、宝塔接头、PU管、金属线管、波纹管、外牙直通接头、内牙直通接头、内牙三通接头、弯头、不锈钢内牙弯头、不锈钢内牙三通、不锈钢外牙直接、不锈钢内牙直接、铜转接头、气动接头、6分塑料堵头、4分塑料堵头、不锈钢复合管等。 |
4.配套工具
包含复合管割刀、有机玻璃胶水、注射器、卷尺、扳手、尖嘴钳、生料带、内六角扳手、记号笔、十字螺丝刀、一字螺丝刀、插线板、万用表、剥线钳、斜口钳、焊锡丝、电烙铁、烙铁架、剪刀、PVC管剪刀、导线架等。
五、水环境监测与治理技术综合实训装置实训项目：
项目一、系统图和电气控制原理图的绘制
任务1.系统图的绘制
任务2.根据电器原理图完成电器接线图的绘制
项目二、污水处理设备的安装与调整
任务1.动力系统器件水泵、风机、计量泵、搅拌电机等的安装
任务2.组合填料的裁剪安装
任务3.辅助器件浮球式液位计、电磁阀、流量计、曝气头等的安装
项目三、污水处理设备的工艺连接
任务1.A2/O污水处理系统工艺的设计连接
任务2.SBR污水处理系统工艺的设计连接
任务3.MSBR污水处理系统工艺的设计连接
项目四、污水处理设备控制系统的连线与调试
任务1.控制系统的连线
任务2.控制系统的程序编写
任务3.对对象动力系统的调试
任务4.通过程序的编写实现整机的运行
项目五、在线监测仪表的使用
任务1.在DO、PH线传感器的安装
任务2.传感器与仪表之间的标定
任务3.通电实现仪表与传感器之间测试
