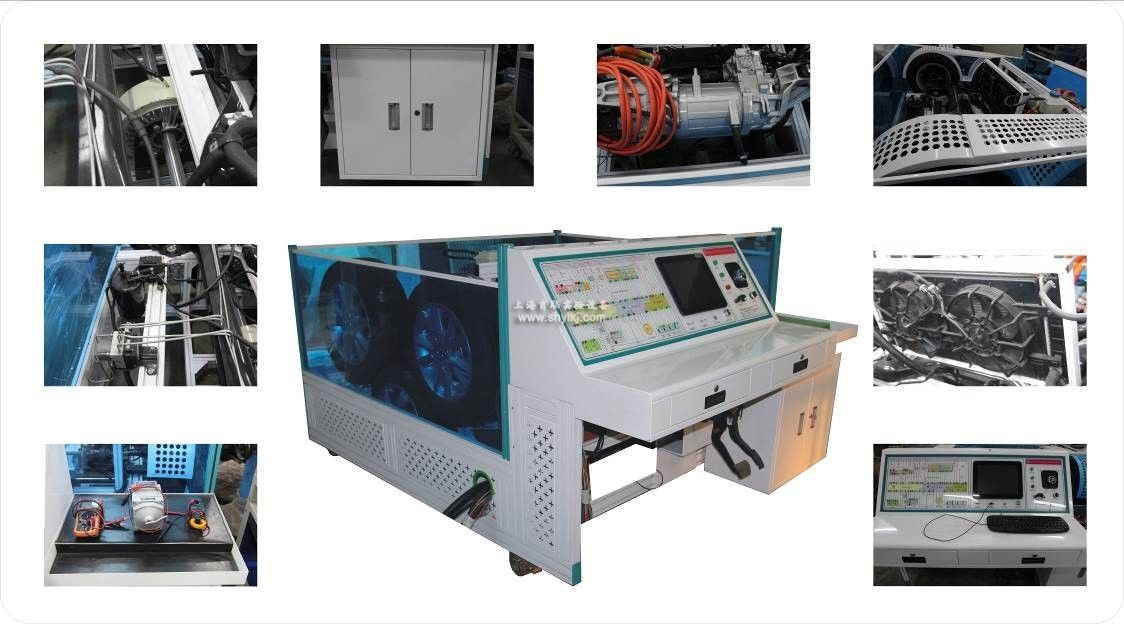

新能源驱动系统综合路态测试台

一、新能源驱动系统综合路态测试台结构组成

1、组成:设备台架、比亚迪E55新能源电动汽车的电机驱动系统、变速器传动系统、半轴及车轮总成、综合路态测试系统、触控显示控制中心、加速机构、ABS防抱死系统、电机散热系统、真空助力系统、检测系统、云平台网络考核系统、一体化工具柜、一体化检测设备及专用工具摆放区、设备控制台等组成。

2、控制机构:新能源汽车传动系统原车配置,路况模拟驱动轮165-55-13,路况控制机构,串口介入,由控制中心控制,无极路态输出。轮距1555mm。中心轴直径45mm,路况输出机构,中心轴两侧输出。功率多级别可调。


二、主要功能:

1、打开控制中心,综合路态控制系统可以模拟多种模式的路态情况,(如起步、加速、减速、匀速行驶、下坡能量回收、上坡、上陡坡、加速上陡坡、),可以综合模拟50种路态情况。

2、动力系统在不同的路况下,检测分析驱动电机的各项电参数。可做各种试验及数据检测。

3、动力驱动系统的故障故障诊断与排除实训。

4、能量回收功能在各种坡道情况下对回收的影响及测试。

5、ABS系统的工作原理与测试。故障诊断与排除。

6、多媒体课件包含驱动控制系统、驱动电机系统。

7、新能源汽车维修教程,真人实际操作。

8、云平台网络考核系统,可以通过手机或PC机登录后台,进行远程故障考核设置。

9、内置原厂维修手册,原车电路图、驱动系统实训指导书、新能源数据库等。

二、新能源驱动系统综合路态测试台试验项目

1.比亚迪E55模拟起步模式的10项实验;

2.比亚迪E5模拟加速的时的10项实验;

3.比亚迪E5模拟车辆在上坡路段10项实验;

4.比亚迪E5模拟能量回收的的10项实验;

5.比亚迪E5驱动系统的故障设置与排除实验;

6.比亚迪E5模拟ABS系统的各种实验;

7.比亚迪E5 ABS系统的故障诊断与排除实训;

8.比亚迪E5驱动电机巡航定速实验;

9.比亚迪E5驱动电机档位控制模拟实验;

10.比亚迪E5驱动电机温度设定保护实验;

11.比亚迪E5驱动电机坡上驻车实验;

12.比亚迪E5各种数据流的读取检测;

13.比亚迪E5故障码的清除与读取;

14.比亚迪E5各种数据参数的监控;

15.使用解码器、万用表、示波器等工具进行传感器与执行器的数据流分析实验;

16.能够对整车各个系统零配件结构与相互间关系进行认知实验;

17.能够进行动力系统故障设置诊断及排除实验;

18.能够进行动力系统维护保养;

三、新能源驱动系统综合路态测试台制作工艺

1、检测面板:

采用优质透明广告板,经雕刻机器进行标准化开孔,再由***的打印喷涂技术,使面板达到开孔标准、无毛边、矩形孔无误差的高要求标准。喷涂效果达到颜色鲜艳,不褪色、防潮,耐高温、耐油污,且不需任何保护措施,即能达到经久耐用的的目的。加工完成后的检测面板再以内嵌式工艺安装。使面板和箱柜接在看不到安装螺丝的情况下,接触紧密,无缝隙、无松动。

2、设备台架:

优质国标铝型材,经过清洗处理后进行高温喷涂,外表美观整洁、耐油污等优点。易于日常的清洁维护。防护隔板为一次冲压而成,并喷涂9003。颜色鲜明美观大方。检测面板上箱标准化制作,国标铁板冲压,隐藏式安装孔位,内嵌式安装工艺。无需打磨既做到表面无焊点,不割手的出厂要求。四周为亚克力护板,上部安装有U型槽。超低重心,超静音万向脚轮。

四、新能源驱动系统综合路态测试台技术参数:

一、触控显示控制中心:

屏幕尺寸: 12寸

硬盘容量: 64GB

硬盘接口: SATA2

硬盘转速: 7200转

显存容量: 2GB及以上

操作系统: Windows 7

二、路态控制方式:脉宽调制

输入电压:AC190-250V

触控信号:0-5V

使用温度:-10-65℃

扭矩:200 N·m

三、驱动系统

电机**功率:160kW

电机**扭矩:310Nm

电池容量:43kW·h

纯电**续航里程:256km

外形尺寸:1600*1000*1760

重    量:420Kg

工作温度:+-50

充电方式:国标充电桩

外形尺寸:2260*1800*1200mm

控制台:1200*600*500

测量工具盘:600*500*50mm

工具柜:600*350*560

工作台:1200*300mm
