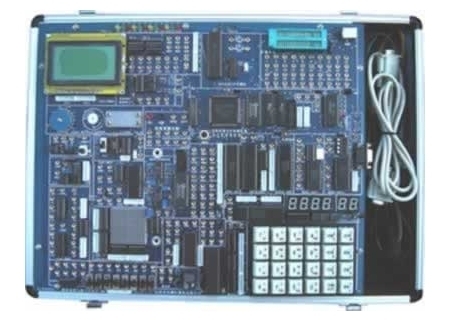

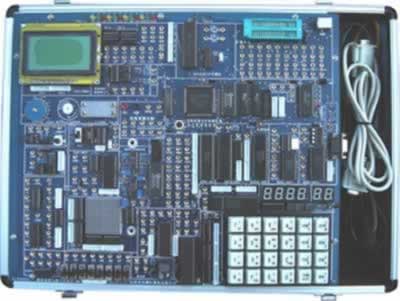

YL-8086K 微机原理与接口实验箱

YL-8086K 微机原理与接口实验箱

YL-8086K 微机原理与接口实验箱

一、微机原理与接口实验箱组成:

微机原理与接口实验箱硬件:

(1)微机系统扩展:8088CPU,64K监控程序存储器,64K用户程序和数据存储器,64K实验程序存储器,开放式4*6键盘电路,开放式6位动态数码管显示电路,配有串口或USB通信方式,出厂配置为串口。

(2)输入/输出:128*64LCD图文电路(或字符式1602LCD),16*16LED点阵电路,开关逻辑电平输入/输出,8MHZ时钟与分频,单脉冲发生器。

(3)常用接口芯片:8250、8251、8253、8255、8279、0809、0832、74LS273、74LS244、8237、8259、RS232等;

(4)控制对象:小型直流电机、步进电机、温度、压力、继电器、电子音响喇叭等;

微机原理与接口实验箱软件:

系统配置Win98/2000/xp等操作平台的微机仿真调试软件,支持汇编、C语言编译、调试。

微机原理与接口实验箱电源:

系统内置高性能直流稳压电源。

微机原理与接口实验箱机箱:

系统配置轻便铝合金箱子作为实验箱。

二、微机原理与接口实验箱主要特点:

(1)二种工作方式:一是联PC机运行,在与上位软件联机的状态下,实现各种调试和行运的操作;二是脱机运行,实验系统自带键盘、显示电路和监控管理程序,在无PC机的情况下,同样可以通过内存读写、单步、断点、全速等方法调试实验程序。

(3)实验开放性:实验电路单元尽可能独立开放,如开放式键盘,开放式显示器,开放式串口等,为适应多种方式实验提供可能。

(4)二次开发:主机板留有系统总线接口,可开发用户系统。

三、微机原理与接口实验箱实验项目:

实验箱软件实验:

(1)二进制多位加法实验

(2)二进制转换为BCD码实验

(3)BCD码转换为二进制码

(4)十进制数的BCD码相减运算

(5)内存清零实验

(6)数码显示实验

(7)求最大数和最小数

(8)数据块传送实验

(9)分支程序设计。

微机原理与接口实验箱硬件实验:

(1)A/D转换实验

(2)D/A转换实验(一)

(3)D/A转换实验(二)

(4)8255A并行口实验(一)

(5)8255A并行口实验(二)

(6)定时器/计数器实验

(7)8259单级中断控制器实验

(8)串行口发送实验(双机通讯)

(9)串行口接收实验(双机通讯)

(10)小直流电机调速实验;

(11)步进电机控制

(12)继电器控制YL-8086K 微机原理与接口实验箱

(13)存贮器读写实验

(14)电子琴实验

(15)简单I/O口扩展实验

(16)8251可编程通讯接口和PC机通讯

(17)16*16LED点阵显示实验

(18)128*64LCD液晶显示实验

(19)8237DMA传送实验

(20)8250可编程异步通讯接口实验

(21)8279键盘显示实验

(22)温度控制实验

(23)压力测量实验
