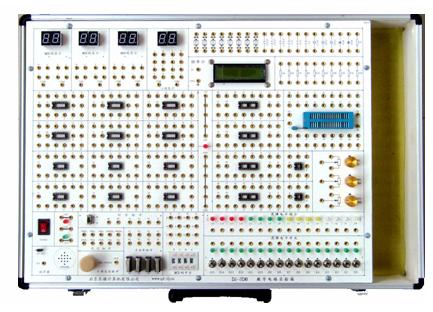

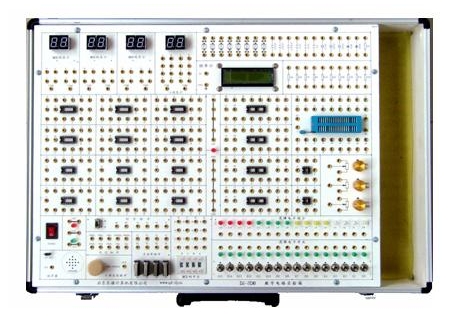

YL-SD8 型数字电路实验箱
YL -SD8数字电路实验箱，可以完成高等院校“数字电路课程”的全部实验，数字电路实验箱适用于高等院校及各类职业技术学校的电子技术类教学。
一、系统特点
1、配有多种信号源、电平指示、电平开关、数码管、频率计、电位器组等公用单元，锁紧插座、IC扩展区等。可完成验证性实验、开放性实验及课程设计。
2、实验连线插孔采用叠插自锁式镀金插孔，通过焊接固定在实验板上，不松动，不氧化，寿命长，连接可靠，维修方便、简捷；
3、电源输出均有过流保护，自动恢复功能。
4、实验箱由一体型铅合金型材制成，箱体牢固可靠，不变形，重量轻，绝缘安全性能好，开关箱盖方便可靠，外型美观，造型气派。
（5）系统配有“电路设计与仿真软件—Electronics.Workbench.Multisim.v9.0”。帮助学生在自行设计实验电路时先进行仿真试验，以提高设计成功率。
二、系统组成
1、电源:交流输入：220V±10% 、50Hz
固定直流输：出5V/2A、±12V/0.5A 、；
2、手动单脉冲电路4组：每组可同时输出正负两个脉冲，脉冲幅值为TTL电平。
3、连续脉冲源：0～100KHz。TTL电平输出。
4、固定频率脉冲源16路，输出为TTL电平：1Hz、10Hz、100Hz、1KHz、10KHz、100KHz、500KHz、1MHz、5MHz、10MHz；
5、时序脉冲发生电路及启停控制电路。可产生四路脉冲信号，脉冲周期与输入的时钟信号相同，四个脉冲之间依次相差1个输入时钟周期。
6、液晶显示频率计，测量范围：0-50MHz 。
7、十六位逻辑电平输入开关：可输入低电平‘0’、高电平‘1’（为正逻辑），发光二极管指示；
十六位逻辑电平输出指示：低电平‘绿’、高电平‘红’。
8、十六位发光二极管电平指示。指示灯亮表示高电平‘1’，指示灯灭表示低电平‘0’。
9、数码管显示：六位由七段LED数码管组成的BCD码译码显示电路，供数字钟、日历等实验显示用；二位由七段显示LED数码管（不带译码）
10、扬声器及驱动电路。可用作时钟报时、报警及音乐演奏的发声装置。
11、BCD码开关四组。提供BCD编码输入。
12、可变电位器组，阻值分别1K，20K，100K。
13、开放实验区，用于扩展实验、课程设计使用。
（1）提供40芯锁紧插座1只，20芯圆孔插座4只，16芯圆孔插座6只，14芯圆孔插座6只，8芯圆孔插座2只，可插8芯～40芯的各种IC。
（2）分立元件接插区，可接插电阻、电容、稳压管、二极管、三极管等元器件，方便扩展
三、实验项目
1、门电路的逻辑功能及测试实验
2、组合逻辑电路（半加器、全加器及逻辑运算）实验
3、触发器实验（一） R-S、D、JK
4、触发器实验（二）三态输出触发器、锁存器
5、时序电路测试与研究
6、集成计数器及寄存器实验
7、译码器和数据选择器实验
8、波形产生器及单稳态触发器实验
9、555时基电路实验
可选做如下实验
10、晶体管开关特性、限幅器与钳位器实验
11、TTL门电路参数测试实验
12、CMOS门电路测试实验
13、A/D、D/A转换电路实验
14、时序电路应用实验
15、四路优先判决电路实验
16、智力竟赛抢答器实验
17、电子秒表实验
18、3位半直流数字电压表实验
19、数字频率计实验
20、拔河游戏机实验
21、随机存储器及其应用实验
22、8路抢答器电路设计实验
23、数字钟电路的设计实验
24、交通灯控制逻辑电路设计实验
25、汽车尾灯控制电路
26、篮球竞赛30S计时器
