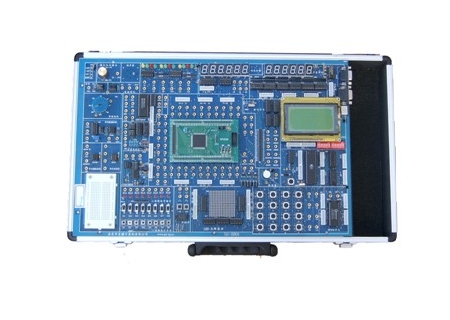

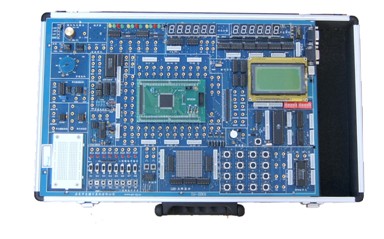

SHYL-E801型EDA实验开发系统 (单价:3300元)

SHYL-E801型EDA实验开发系统 (单价:3300元)

SHYL-E801型EDA实验开发系统 (单价:3300元)

   SHYL-E801型EDA实验开发系统是一种多功能、高配置、高品质的EDA教学与开发设备.其中多数是闭环实验,形象生动,乐趣无穷,使学生在学中玩,在玩中学,学习效果明显提高。适用于各层次高等院校的EDA教学、课程设计和毕业设计,也适用于科研所项目开发。

 一、产品特点

 (1)该系统采用“主板(基本实验系统)+适配板(下载板)”的双板式结构,配置灵活,适配板可选配Altera、Lattice、Xilinx等多家国际著名的PLD公司大部分ISP或现场配置的CPLD/FPGA进行编程下载,包括可对不同工作电压CPLD/FPGA的编程,且在编程中无须做任何跳线切换即能自动识别主系统上的芯片,安全可靠,适合学生高密度的实验操作。

 (2)该系统提供良好的混合电压(MV)兼容功能,具备了5V、3.3V、2.5V、1.8V不同芯核电压的CPLD/FPGA器件编程下载和实验开发的全兼容功

能。因此,用户可避免单5V的EDA实验系统过时淘汰之虑。

 (3)该系统可编程PLD器件与实验模块的连接全部采用自主连线,在PLD器件有限资源条件下,最大限度的连接上尽可能多的输入输出器件和实验模块。可完全满足从简单数字电路到复杂数字系统的设计实验。且PLD资源完全开发,也可借助该开发系统完成相关开发项目。

 (4)系统配有单片机管理系统和128*64LCD,实时提供相关信息。用户可根据需要对管理信息修改。

 二、实验系统的硬件配置:

 (1)主板可与多种下载板相适配,基本配置为Altera EP1K30TC144,其他下板选配(见下表); (2) 6位动态扫描显示电路;(3) 6位静态锁存显示电路;(4) 12位发光二极管显示电路; ( 5) 8位二档开关及其电平指示电路; (6) 8位按键开关电路;( 7)2位脉冲开关电路;(8)电子音响模块; (9) 16*16 LED点阵显示模块;(10) 128*64 LCD的液晶显示模块;(11) A/D 0809转换器模块;(12) D/A 0832转换器模块;(13)时钟信号源:4MHZ、2MHZ、1MHZ、500KHZ、8KHZ、4KHZ、1024HZ、64HZ、8HZ、1HZ; (14)MCS-51单片机总线接口电路; (15) 40芯I/O扩展接口;(16) 一个5V蜂鸣器;(17) 一个四相步进电机; (18)一个4*4小键盘;(19) 配有存贮器EPROM27256;(20)一个RS232接口;(21)一个VGA接口;(22)一个PS/2(键盘、鼠标)接口;

 三、实验项目

 <一>基本实验:

 ( 1)七人表决器; (2)四位加法器;(3)BCD码加法器;( 4)格雷码变换器;(5)四位并行乘法器;(6)触发器; (7)用ABEL语言设计74LS160功能模块计数器; (8)多模加减计数器; (9)可控脉冲发生器;(10)简易数码锁;(11)英语字母显示实验;(12)八位乘法器;(13)序列检测器;(14)可变模16位加法计数器;(15)正负脉冲数控调制发生器;(16)秒表。

 <二>模块实验:

 (1)A/D 0809模数转换器实验; (2)D/A 0832数模转换器实验;(3)步进电机控制实验; (4)16*16 LED点阵显示实验;(5)电子时钟实验;(6)数码管静态显示实验;(7)VGA接口彩条信号实验;(8)4*4键盘扩展实验;(9)128*64 LCD液晶显示实验;(10)电子音乐演 奏实验;(11)RS232串口发送实验(SEND);(12)RS232串口接收实验(RECEIVE);(13)PS/2键盘接口逻辑设计;(14)单片机总线接口实验;(15)异步串口通讯(UART)

 <三>数字系统设计:

 (1)数字钟;(2)频率计;(3).交通灯;(4)数字锁;(5)出租车计费器;(6)抢答器;(7)自动电梯;(8)彩灯控制器等。

序号

型号

容量

价格(元)

备注

1

EP1K100QC208

100000

680

选配

2

EP1K30TC144

30000

580

标配

3

EP1K10QC208

10000

480

选配

4

F10K10LC84

10000

550

选配

5

EPM7128LC84

2500

480

选配

6

LC4256V75T100

10000

380

选配

7

LC4256V75T144

10000

380

选配

8

LC4256V75T176

10000

380

选配

9

F1032E-84

6000

380

选配

10

XCS10PC84

10000

480

选配

载卡表:
