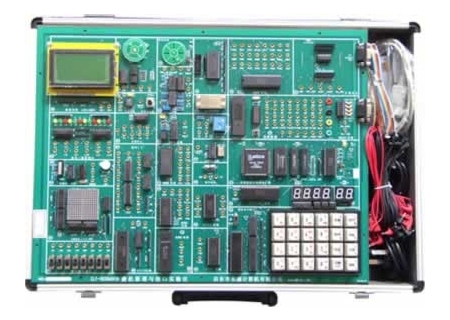

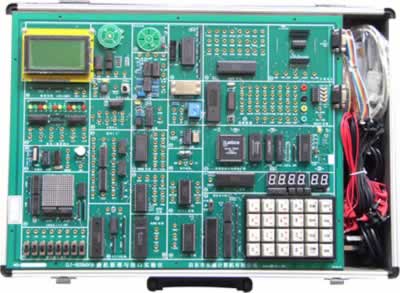

YL-5286K 单片机微机开发实验箱

YL-5286K 单片机微机开发实验箱

YL-5286K 单片机微机开发实验箱

一、单片机微机开发实验箱主要特点:

(1)系统自动识别CPU:5286K是集51、8088二大系列CPU于一体的二合一实验系统,内置8088实验系统。该系统以8088实验系统作为基板,自成一体,可单独作为8086微机原理和接口实验使用,也可叠插Keil_CPU卡,构成51单片机实验开发系统,结构紧凑,资源充分共享,无总线开关切换,自动识别CPU的类型。

(2)实验开放性:实验电路单元尽可能独立开放,如开放式键盘,开放式显示器,开放式串口等,为适应多种方式实验提供可能。

(3)二次开发:主机板留有系统总线接口,通过单片机仿真器调试用户系统。

(4)在线下载:不需编程器,可直接烧录AT89S5X单片机。

(5)二种工作方式:一是联PC机运行,在与上位软件联机的状态下,实现各种调试和运

行的操作;二是脱机运行,系统配有管理监控,在无仿真器状态下,系统自动切换到脱机管理状态,用户可轻松调用EPROM中的实验程序完成实验。

二、单片机微机开发实验箱组成:

单片机微机开发实验箱硬件:

(1)仿真器与单片机微机系统扩展:Keil_CPU卡,8088CPU,64K程序存储器,64K数

据存储器,开放式4*6键盘电路,开放式6位动态数码管显示电路,配有串口或USB通信方式,出厂配置为串口。

(2)输入/输出:128*64LCD图文电路(或字符式1602LCD),16*16LED点阵电路,

开关逻辑电平输入/输出,8MHZ时钟与分频,单脉冲发生器,ISP在线下载接口。

(3)常用接口芯片:8250、8251、8253、8255、8279、0809、0832、74LS273、74LS244、8237、8259、RS232/485、74LS138等;

(4)控制对象:小型直流电机、步进电机、温度、压力、继电器、电子音响喇叭、IC卡读写等;

(5)可选配逻辑分析仪;

软件:

系统配置Win98/2000/xp等操作平台的单片机(直接用Keil__C51软件)、微机仿真调试软件,支持汇编、C51、C语言编译、调试;单片机在线下载软件等。

电源:

系统内置高性能直流稳压电源。`

机箱:

系统配置轻便铝合金箱子作为实验箱。

三、单片机微机开发实验箱实验项目:

51实验部份

单片机微机开发实验箱软件实验

(1)清零程序;

(2)拆字程序;

(3)拼字程序;

(4)数据区传送子程序;

(5)数据排序实验;

(6)查找相同数据个数;

(7)无符号双字节快速乘法子程序;

(8)多分支程序;

(9)脉冲计数实验;

(10)电脑时钟实验。

单片机微机开发实验箱硬件实验

(1)P1口亮灯实验;

(2)P1口转弯灯实验;

(3)P3.3口输入,P1口输出实验;

(4)工业顺序控制实验;

(5)8255A、B、C口输出方波实验;

(6)8255PA口控制PB口;

(7)8255控制交通灯;

(8)简单I/O扩展实验;

(9)A/D0809转换实验;

(10)D/A0832转换实验;

(11)8279键盘显示实验;

(12)通用打印机实验;☆

(13)微型打印机打印字符、曲线、汉字实验;☆

(14)日历时钟DS12887控制实验;☆

(15)I2C储存卡读写实验;

(16)语音芯片ISD1420控制实验(录音);☆

(17)语音芯片ISD1420控制实验(放音);☆

(18)继电器控制实验;

(19)步进电机控制;

(20)8253方波实验;

(21)小直流电机调速实验;

(22)16*16LED点阵显示实验;

(23)128*64LCD液晶显示实验;

(24)8250可编程异步通讯接口实验(自发自收);

(25)8251可编程通讯接口实验(与PC机);

(26)单片机RS232/485串行发送实验(双机通讯);

(27)单片机RS232/485串行接收实验(双机通讯);

(28)温度压力实验;

(29)74LS138译码器实验

88实验部份

单片机微机开发实验箱软件实验:

(1)二进制多位加法实验

(2)二进制转换为BCD码实验

(3)BCD码转换为二进制码

(4)十进制数的BCD码相减运算

(5)内存清零实验

(6)数码显示实验

(7)求最大数和最小数

(8)数据块传送实验

(9)分支程序设计。

单片机微机开发实验箱硬件实验:

(1)A/D转换实验

(2)D/A转换实验(一)

(3)D/A转换实验(二)

(4)8255A并行口实验(一)

(5)8255A并行口实验(二)

(6)定时器/计数器实验

(7)8259单级中断控制器实验

(8)串行口发送实验(双机通讯)

(9)串行口接收实验(双机通讯)

(10)小直流电机调速实验;

(11)步进电机控制

(12)继电器控制

(13)存贮器读写实验

(14)电子琴实验YL-5286K 单片机微机开发实验箱

(15)简单I/O口扩展实验

(16)8251可编程通讯接口和PC机通讯

(17)16*16LED点阵显示实验

(18)128*64LCD液晶显示实验

(19)8237DMA传送实验

(20)8250可编程异步通讯接口实验

(21)8279键盘显示实验

(22)温度控制实验

(23)压力测量实验

说明:实验项目打“☆”号为选配扩展卡实验。
