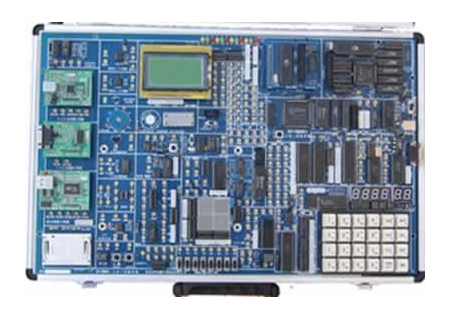

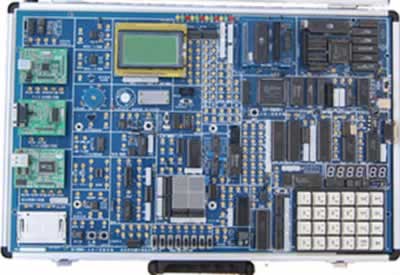

YL-598K/598K+ 超强型三合一单片机微机实验开发系统

YL-598K/598K+ 超强型三合一单片机微机实验开发系统

一、超强型三合一单片机微机实验开发系统主要特点:

(1)系统自动识别CPU:598K+是集51、96、8088三大系列CPU于一体的三合一实验系统,内置51/96单片机仿真器和8088实验系统。该系统以8088实验系统作为基板,自成一体,可单独作为8086微机原理和接口实验使用,也可分别叠插51或96CPU卡,构成51/96单片机实验开发系统,结构紧凑,资源充分共享,无总线开关切换,自动识别CPU的类型。

(2)高性能仿真器:实验箱内置的YL-208型51/96通用单片机仿真器,64K数据空间、64K程序空间全部开放,不占用CPU资源,采用双CPU模式,仿真CPU和实验CPU独立运行,软件提供单步、断点、暂停、全速运行等调试功能。

(3)实验开放性:实验电路单元尽可能独立开放,如开放式键盘,开放式显示器,开放式串口等,为适应多种方式实验提供可能。

(4)二次开发:主机板留有系统总线接口,通过单片机仿真器调试用户系统。

(5)在线下载:不需编程器,可直接烧录AT89S5X单片机。

(6)二种工作方式:一是联PC机运行,在与上位软件联机的状态下,实现各种调试和运

行的操作;二是脱机运行,系统配有管理监控,在无仿真器状态下,系统自动切换到脱机管理状态,用户可轻松调用EPROM中的实验程序完成实验。

二、超强型三合一单片机微机实验开发系统组成:

•硬件:

(1)仿真器与单片机微机系统扩展:51/96单片机仿真器,89S52CPU卡,80C196CPU卡,8088CPU,64K程序存储器,64K数据存储器,开放式4*6键盘电路,开放式6位动态数码管显示电路,配有串口或USB通信方式,出厂配置为串口。

(2)输入/输出:128*64LCD图文电路(或字符式1602LCD),16*16LED点阵电路,开关逻辑电平输入/输出,8MHZ时钟与分频,单脉冲发生器,ISP在线下载接口,PWM电路。

(3)常用接口芯片:8250、8251、8253、8255、8279、0809、0832、74LS273、74LS244、8237、8259、RS232/485、看门狗MAX813L等;

(4)控制对象:小型直流电机、步进电机、温度、压力、继电器、电子音响喇叭、IC卡读写等;

*(5)新型实用接口电路:数字温度18B20、串行DA(TL5615)、串行AD(TL549)、I2C日历钟(PCF8563)、红外线遥控收发、USB2.0总线接口isp1581、CAN总线控制器SJA1000、CAN总线收发器TJA1050T、网络芯片RTL8019AS等。

(6)可选配逻辑分析仪;

•软件:

系统配置Win98/2000/xp等操作平台的单片机、微机仿真调试软件,支持汇编、C51、C语言编译、调试;单片机在线下载软件等。

•电源:

系统内置高性能直流稳压电源。`

•机箱:

系统配置轻便铝合金箱子作为实验箱机箱。

三、超强型三合一单片机微机实验开发系统实验项目:

51实验部份

软件实验

(1)清零程序;

(2)拆字程序;

(3)拼字程序;

(4)数据区传送子程序;

(5)数据排序实验;

(6)查找相同数据个数;

(7)无符号双字节快速乘法子程序;

(8)多分支程序;

(9)脉冲计数实验;

(10)电脑时钟实验。

硬件实验

(1)P1口亮灯实验;

(2)P1口转弯灯实验;

(3)P3.3口输入,P1口输出实验;

(4)工业顺序控制实验;

(5)8255A、B、C口输出方波实验;

(6)8255PA口控制PB口;

(7)8255控制交通灯;

(8)简单I/O扩展实验;

(9)A/D0809转换实验;

(10)D/A0832转换实验;

(11)8279键盘显示实验;

(12)通用打印机实验;☆

(13)微型打印机打印字符、曲线、汉字实验;☆

(14)日历时钟DS12887控制实验;☆

(15)I2C储存卡读写实验;

(16)语音芯片ISD1420控制实验(录音);☆

(17)语音芯片ISD1420控制实验(放音);☆

(18)继电器控制实验;

(19)步进电机控制;

(20)8253方波实验;

(21)小直流电机调速实验;

(22)16*16LED点阵显示实验;

(23)128*64LCD液晶显示实验;

(24)8250可编程异步通讯接口实验(自发自收);

(25)8251可编程通讯接口实验(与PC机);

(26)单片机RS232/485串行发送实验(双机通讯);

(27)单片机RS232/485串行接收实验(双机通讯);

(28)温度压力实验;

*(29)CAN总线通讯接口实验;☆

*(30)以太网TCP/IP协议接口实验;☆

*(31)USB2.0通讯接口实验。

*(32)DS18B20单总线温度测量实验

*(33)红外线遥控收发实验

*(34)TLC549串行A/D转换实验

*(35)TLC561510位D/A串行转换实验

*(36)PCF8563I²C日历时钟实验

*(37)看门狗实验

*(38)PWM实验

96实验部份

软件实验

(1)清零程序

(2)拆字程序

(3)拼字程序

(4)数字区传送子程序

(5)数据排序实验

(6)查找相同个数

(7)无符号双字节快速乘法子程序

(8)多分支程序

硬件实验

(1)P1口亮灯实验

(2)P1口转弯灯实验

(3)P2.6口输入,P1口输出

(4)工业顺序控制

(5)8255A、B、C口输出方波

(6)8255PA口控制PB口

(7)8255控制交通灯

(8)简单I/O扩展

(9)A/D转换实验

(10)D/A转换实验

(11)8279键盘显示实验

(12)通用打印机☆

(13)继电器控制

(14)8253方波

(15)步进电机控制

88实验部份

软件实验:

(1)二进制多位加法实验

(2)二进制转换为BCD码实验

(3)BCD码转换为二进制码

(4)十进制数的BCD码相减运算

(5)内存清零实验

(6)数码显示实验

(7)求最大数和最小数

(8)数据块传送实验

(9)分支程序设计。

硬件实验:

(1)A/D转换实验

(2)D/A转换实验(一)

(3)D/A转换实验(二)

(4)8255A并行口实验(一)

(5)8255A并行口实验(二)

(6)定时器/计数器实验

(7)8259单级中断控制器实验

(8)串行口发送实验(双机通讯)

(9)串行口接收实验(双机通讯)

(10)小直流电机调速实验;

(11)步进电机控制

(12)继电器控制

(13)存贮器读写实验

(14)电子琴实验

(15)简单I/O口扩展实验

(16)8251可编程通讯接口和PC机通讯超强型三合一单片机微机实验开发系统

(17)16*16LED点阵显示实验

(18)128*64LCD液晶显示实验

(19)8237DMA传送实验

(20)8250可编程异步通讯接口实验

(21)8279键盘显示实验

(22)温度控制实验

(23)压力测量实验

说明:“*”只支持YL-598K+机型,其余相同。

实验项目打“☆”号为选配扩展卡实验。
