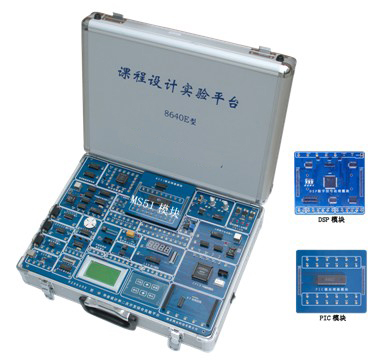

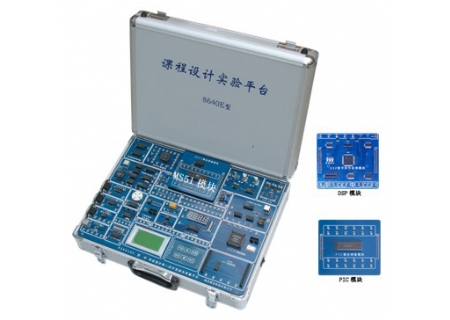

YL-640E型课题设计开发实验平台

YL-640E型课题设计开发实验平台

YL-640E型课题设计开发实验平台 (价格:7800元)

课题设计开发实验平台简述:

YL-640E课题设计开发实验箱是专门为电子和通信类学生进行课题设计或毕业设计实验开发的产品,基本包括了电子和通信类学生所接触到的所有硬件资源。微处理器采用插拔模块式:用户可选择MS51、PIC、DSP系列。平台有完全开放的CPLD、液晶、键盘模块;各种异步通信接口、USB接口;多种总线接口:SPI、E1、I2C、CAN单总线;LED显示驱动、电机控制模块;二路数字电话接口、空分、时分交换模块;温度传感采集、显示、控制模块;RF射频收发模块;各种数字调制解调、CDMA编译码模块、A/D和D/A模块,及外设功能扩展接口。各个模块的控制线完全对学生开放,可让学生自由连接控制线并编制相应软件实现其期望的单元功能或将单元模块级联成一个大的系统,是一款适合各类学生开发的、深受用户欢迎的课题设计毕业设计实验设备

YL-640E型课题设计开发实验平台 二、课题设计开发实验平台 产品特点

1.平台从培养学生实际能力出发,各硬件模块除学生必须连的电源线、地线、数据线、地址线已连好外,所有的控制总线均悬空,学生只有在熟悉相应硬件芯片的前提下才能完成硬件设计和软件设计,这对培养学生分所问题解决问题能力有极大帮助。

2.含步进电机控制模块、数字温度采集与控制模块、数字调制解调模块、时分交换模块、系统外设接口模块、CPLD模块、MODEM模块、CAN总线驱动模块、RF收发等模块。

3.含数字与模拟电路、电子技术及应用、数字通信、程控交换、通信原理、接口技术、DSP数字信号处理、单片机原理设计与应用、数字传输技术等综合实验课题。

4.可进行单元实验、系统实验、综合实验、课题设计与二次开发。

5.运用CPLD、DSP数字信号处理技术,系统性强,综合实验项目多。是课程设计、毕业设计、创新实验、二次开发及电子设计大赛的必选产品。

6.有20多种接口技术:

(1)RS232、RS422、USB、MODEM接口、CAN接口;

(2)电话接口、用户模块接口、双音多频接口、程控时分交换接口;数字图象传输接口;

(3)A/D与D/A接口、DSP总线接口、LED驱动接口;

(4)数据串行接口、液晶显示接口;

(5)多种总线接口:单总线传输接口、I2C总线传输接口、SPI总线传输接口、E1总线传输接口;

(6)温度传感器接口;

(7)PCM编译码接口、E1通信接口。

7.适用于各个层次的实验教学、毕业设计与课程设计,解决了通信工程专业实验室的重复配置。

三、实验项目

(一)电子技术开发课题设计

课题1 LCD接口的硬件设计、字符与汉字显示。

课题2 串行LED驱动芯片MAX7219接口硬件设计、LED数码显示与LED发光管显示。

课题3 电压监视器的应用

课题4 串行EEPROM数据的存取。

课题5 串行EEPROM中硬件狗的使用。

课题6 单总线数字温度传感器接口硬件设计、数字温度的LCD或LED显示。

课题7 继电器的驱动与温度控制仪的设计

课题8 电机的控制与驱动

课题9 数字电位器的控制与LCD背光调节

课题10 并行扩展口的接口的硬件设计、与LED条码显示。

课题11 RS232、RS422、RS485的接口的硬件设计、MS51与PC机串口的数据通信。

课题12 CPLD的分频设计及用MS51的计数输入实现LED(或LCD)数字频率计。

课题13 用CPLD、MS51和LCD设计误码仪。

课题14 MS51与串行A/D芯片的接口的硬件设计和数据采集软件设计。

课题15 MS51与串行D/A芯片的接口的硬件设计和数据采集软件设计。

课题16 CPLD实现MS51与DSP间HPI接口通信信号及时序设计。

课题17 MS51与DSP间HPI接口的硬件设计及数据读写程序设计。

课题18 用PC机的USB口和实验箱USB间的通信。

课题19 MS51和射频接口设计。

课题20 MS51和MODEM芯片接口设计。

课题21 PIC单片机自带硬件狗的使用。

课题22 用PIC芯片的SPI方式设计和串行LED驱动芯片硬件接口,并编程显示。

课题23 PIC单片机比较器的使用。

课题24 PIC单片机捕捉器的使用。

课题25 脉宽调制方式PWM的使用与电机控制。

课题26 PIC单片机温度采集、显示、控制。

课题27 PIC并行从动口使用。

课题28 PIC片内A/D使用。

课题29 PIC18系于片内CAN总线使用。

课题30 PIC单片机多种复位的使用。

课题31 用可编程模拟器件设计滤波器。

(二)通信原理课题设计

课题1 PCM编译码电路设计与时钟信号产生实验

课题2 线路速率可变的PCM编译码时钟信号产生与时分复用实验

课题3 CPLD数字基带信号的产生

课题4 CPLD各种定时信号的产生

课题5 CPLD位同步时钟提取

课题6 CPLD的HDB3编译码设计与实现

课题7 数字调制技术——PSK调制解调

课题8 数字调制技术——QPSK调制解调

课题9 数字调制技术——OQPSK调制解调

课题10 数字调制技术——MSK调制解调

课题11 数字调制技术—— FSK调制解调

课题12 CDMA编译码

课题13 卷积编译码软件设计

课题14 汉明码编译码软件设计

课题15 交织编译码软件设计

课题16 MODEM接口芯片MSM7512硬件设计、各节点波形观测

课题17 MODEM接口芯片MSM7512间通信程序设计。

课题18 时分复用系统设计

另:借助于平台的硬件资源,自制小线路板插在平台右下角扩展座中,可完成:

课题19 用XR2206实现FSK调制解调的设计与实现

课题20 用MC34115实现CVSD编译码电路的设计与实现

课题21 用CP1306实现ADPCM编译码电路的设计与实现

课题22 用SC22103实现HDB3编译码电路的设计与实现

课题23 用CD4046模拟锁相环电路的设计与实现

课题24 基带传输仿真与眼图观察电路的设计与实现

课题25 PSK调制解调系统电路的设计与实现

(三) 数字程控交换课题设计

课题1 用户线接口电路的组成及基本功能设计

课题2 电话摘挂机检测

课题3 信令信号的CPLD产生

课题4 双音多频(DTMF)信号电路设计与电话号码检测

课题5 MS51完成电话的整个呼叫过程即设计一个二个电话的计发器。

课题6 空分交换网络电路设计与实现

课题7 时分交换网络电路设计与实现用(芯片MT8980)

课题8 MT8980信息方式的使用

课题9 电话号码的检测、LCD显示,通话计时计费

(四) DSP数字信号处理与接口技术应用课题设计实验

课题1 缓冲串口的自环程序设计与测试。

课题2 缓冲串口SPI方式程序设计、与串行LED驱动芯片接口的硬件设计、LED数码显示与LED发光管显示。

课题3 数字温度传感器的单总线接口的硬件设计、温度采集软件设计、数字温度的LED显示。

课题4 与E1接口的硬件设计、PCM数据采集软件的设计。

课题5 用DSP缓冲串口实现时分交换、时分复用的功能。

课题6 DSP与主机接口的硬件设计与通信软件的编著。

课题7 DSP的I/O接口的硬件设计。

课题8 DSP的RAM接口的硬件设计。

课题9 DSP与串行A/D芯片的接口的硬件设计和数据采集软件设计。

课题10 DSP与串行D/A芯片的接口的硬件设计和数据采集软件设计。

课题11 各种数字滤波器的设计与实现。

课题12 DSP不可屏蔽中断的使用。

课题13 DSP可屏蔽中断的使用。

课题14 DSP分支跳转的使用。

课题15 DSP基本I/O口使用。

(五)ZY8640EE能将各模块接链构成实际系统,如:

1、PC机和平台间信息互通

计算机通过RS232或RS422或USB口——ZY8640E微处理器——液晶显示——用键盘应答——信息返回PC机。

2、分布式温度测量系统

ZY8640E采集温度——处理并在LCD上显示——数据打包加上帧头后经串口输出——多个ZY8640E串口并接后进PC机。

3、电话遥控温度控制系统

电话信号—-双音多频检测—-微处理器——存贮遥控设定参数(EEPROM中)——当前温度采集显示——-控制运算——步进电机控制。

4.小交换机实验

5.基于MODEM口的平台间通信

6.基于CAN总线的多平台间主从通信

四、教学仪器

序号

设 备 名 称

型 号

备 注

1

课题设计综合实验平台

ZY8640E

每组1台

出厂

附件

ZY8640E使用说明书

1本

电源线

1根

USB接口线

1根

计算机接口线

1根

信号连接线

15根

保修卡/合格证

1套

配套软件光盘

1套

2

20MHz双踪示波器

——

每组1台 (必配,价格另算)

3

万用表(指针式,如500型)

——

每2组配1个或选配 (价格另算)

4

微机

——

每组1台(选配,价格另算)

另外

自购

配件

电话单机

——

每组2部

MS51编程器

——

每个教室配置两台

MS51仿真器

——

选配(建议配置)

DSP仿真器

RZ510

选配(建议配置)

CPLD下载线

——

根据实际情况配置
