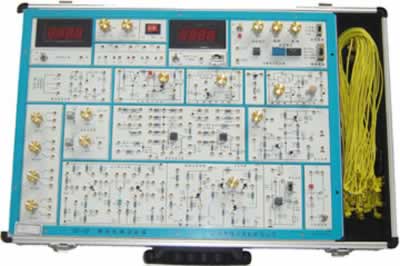

YL-A1 模拟电路实验箱

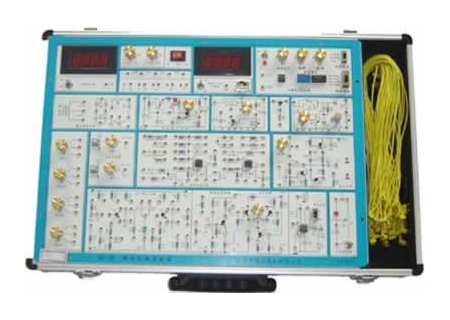

YL-A1 模拟电路实验箱

一、模拟电路实验箱主要特点:

实验箱的实验板正面采用进口波纹漆为底,印有原理图及符号,装有相应元器件,增加了学生的感性认识,需要测量及观察的部分装有锁紧式接插件,使用直观、可靠,维修方便、简捷,实验电路采用单元电路方式设计,每个单元电路以基本电路为主,再连接不同的元件为该电路参数或通过不同的单元电路组合,完成不同的实验要求。该箱由一体形铅合金型材制成,色泽造型高雅气派,箱体牢固可靠,不变形,重量轻,绝缘安全性能好,开关箱盖方便可靠,外型美观。

二、模拟电路实验箱组成:

①电源:输入:AC220V±10%,50HZ

输出:※DC:±5V~±12V可调,I≥0.2A

※DC:+5V~+27V可调,DCI≥0.2A

※DC:±12V,DCI≥0.2A

以上各路输出均有过流保护,自动恢复功能

※ACV:7.5V×2;ACI≥0.15A

②直流电压源:

双路-0.5V~+0.5V;-5V~+5V两档连续可调。

③低频信号源:2HZ-20KHZ0-10V(新增)

分别可输出方波、三角波、正弦波三种波形

④数字式频率计和直流电压表

⑤分立元件电路

整流、滤波和稳压电路;单级放大电路;两级阻容耦容放大电

路;负反馈放大电路;射极跟随器;差动放大电路;互补对称

功放电路;电位器组;电阻、电容和二三极管、扬效应管、可

控硅等组成。

⑥集成模拟电路

两个独立的运算放大器(741);集成功放(LM386)

三、模拟电路实验箱实验项目:

1.单级放大电路

2.两级放大电路

3.负反馈放大电路

4.射极跟随器

5.差动放大电路

6.比例求和运算电路

7.积分与微分电路

8.波形发生电路

9.有源滤波器

10.电压比较器

11.IC电路RC正弦波振荡器

12.集成功率放大器

13.整流滤波与并联稳压电路

14.串联稳压电路

15.集成稳压器YL-A1 模拟电路实验箱

16.RC正弦波振荡器

17.LC振荡器及选频放大器

18.电流/电压转换电路

19.电压/频率转换电路

20.互补对称功率放大器

21.波形变换电路

22.扬效应管实验(新增)

23.可控硅实验电路(新增)

附加:面包板扩展区
