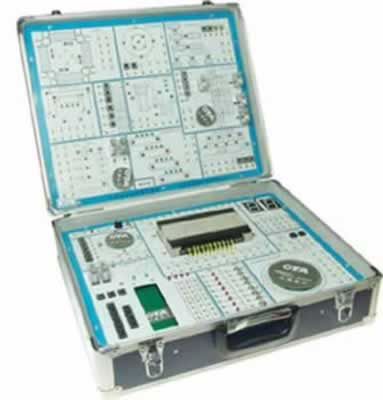

YL-PLCX1 可编程控制器实验箱

YL-PLCX1 可编程控制器实验箱

一、可编程控制器实验箱特点:

1、PLC主机采用SIEMENSS7-200CPU226CNAC/DC/RLY,该主机提供:输入24点、输出16点,功能上完全满足目前高等院校的PC教学要求,也可按照用户要求,使用其他品牌的PLC主机,如三菱、欧姆龙、松下、富士等,而实验模块不作改动。

2、采用模块化设计,包括PLC主机模块和14个实验模块。各模块间相互独立。在主机模块中,所有输入输出端口都通过导线连接到实验板上的镀金孔上,各实验模块都有独立的输入、输出、公共端,这样在实验时只需连接所用到的端口。用户可方便扩展自己的模块,也为以后实验系统的升级提供了保障。

3、较多地采用了实物产品,提高了实验的真实程度,确保了实验的实用性。

(1)采用步进电机、减速步进电机、直流电机和减速直流电机等四种电机,其中减速步进电机配有单片机控制的伺服电路,运转平滑、精确,噪声小;

(2)使用了十个继电器,并在实验板上画有继电器的正反转接法示意图,让学生理解并掌握继电器在正反转控制电路中的使用方法;

(3)使用了十二个传感器,可完成闭环控制实验,如电梯、刀库等实验。

4、实验项目由基本指令实验,常用功能指令实验、综合实验三部分组成。在实验项目设计开发中根据用户的要求和建议,使实验由简到难,从而达到一个循序渐进的学习过程。实验项目也充分贴近实际应用和教学大纲的要求。

5、实验项目丰富,扩展灵活,使用可靠,在教学活动或项目开发中易于使用和维护,是目前国内市场上一款性价比极高的PLC教学实验设备

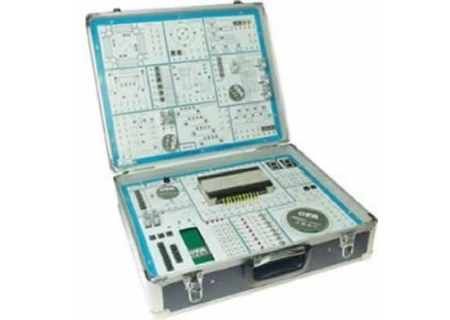

可编程控制器实验箱

二、可编程控制器实验箱技术性能:

1、输入电源:AC:220V50HZ

2、工作环境温度:-10-55℃相对湿度<85%(25℃)

3、主机(推荐配置):SIEMENSS7-200CPU226(AC电源):输入24点、输出16点。

4、输出24V、2A。过流、过载、过压保护

三、可编程控制器实验箱配合指导书可掌握下列指令的应用,清单如下:

(一)基本指令

(1)取指令

(2)取反指令

(3)与指令

(4)与非指令

(5)或指令

(6)或非指令

(7)输出指令

(8)求反输出指令

(9)电路块与指令

(10)电路块或指令

(11)定时器指令

(12)计数器指令

(二)功能指令:

(1)空操作指令

(2)结束指令

(3)互锁指令

(4)互锁清除指令

(5)跳转指令

(6)跳转结束指令

(7)锁存指令

(8)前沿微分指令

(9)后沿微分指令

(10)逐位移位指令

(11)通道移位指令

(12)高速定时器指令

(13)可逆计数器指令

(14)通道数据比较指令

(15)数据传送指令

(16)数据求反传送指令

(17)置位进位位指令

(18)复位进位位指令

(19)加法指令

(20)减法指令

(21)乘法指令

(22)除法指令

(23)十进制数转换为二进制数指令

(24)二进制数转换为十进制数指令

(25)译码指令

(26)编码指令等。

(三)几个基本电路的编程:

(1)常用启动/停止电路;

(2)延时接通/断开电路;

(3)计数器的应用;

(3)闪烁电路;

(4)移位寄存器的应用

四、可编程控制器实验箱实验内容:

可完成六类指令实验:

第一类基本指令实验

第二类定时器及计数器指令实验

第三类移位寄存器指令实验

第四类置位/复位及脉冲指令实验

第五类跳转指令实验

第六类常用功能指令实验

可完成十三个模块控制实验项目:

1、交通信号灯的自动控制

2、机械手的自动控制

3、加工中心刀库捷径方向选择控制

4、驱动步进电机的控制

5、舞台艺术灯饰的控制

6、四层电梯的控制

7、LED数码管显示控制实验

8、交流电机Y/Δ形起动的控制

9、液体混合装置的自动控制

10、水塔水位俱自动控制

11、四级传送带的模拟运行

12、邮件分拣系统的模拟运行

13、装配流水线控制

实验箱配有实验指导书,连接线等附件,免费提供软件及实验程序。
