单片机PLC可编程控制器实验装置

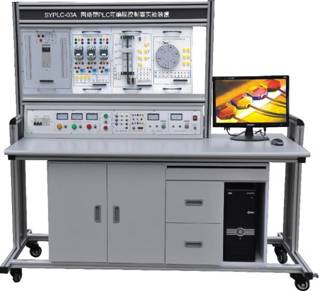

YLPLC-03A  网络型PLC可编程控制器实验装置

本装置是依据《可编程控制器技术》、《可编程控制器及其应用》等课程教学大纲的要求,广泛征求各院校对该类教学实验设备的要求和建议而开发的新一代实验设备。PLC主机选用日本三菱FX2N-48mR可编程控制器,增加了通信模块,它保留了“YLPLC-02A PLC可编程控制器实验装置”的所有功能和优点外,还具有以下鲜明特点。

1、PLC主机采用三菱FX2N-48mR,功能更强大(也可选择西门子或欧姆龙,价格另议)。

2、增加通讯模块。

3、组态棒图网络教学:采用MCGS工控组态软件,打开软件编辑环境,任何实验都可以编辑出形象直观、动感强、教学效果好的组态棒图,并进行实验动态跟踪教学。

4、PLC主机网络实验教学:

      该实验装置具有两种通讯模块:A、1:N通信,一台电脑(主站)控制16台PLC主机(从站)进行通信实验;B、N:N通信,PLC主机与PLC主机间实现通信(总共8台PLC主机)。任何一台PLC主机(主站)与7台PLC主机(从站)通信。

5、实验室局域网教学,每台PLC实验装置均配上电脑(自备或代购),可构成PLC实验室局域网,进行网络化教学实验。

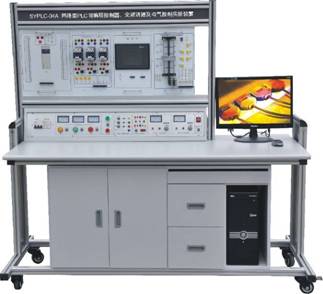

YLPLC-04A  网络型PLC可编程控制器、变频调速及电气控制实验装置

本装置是专为目前我国各院校开设的《可编程控制器技术》、《可编程控制器及其应用》等课程实验配套设计的,集可编程逻辑控制器、通信模块、模拟量控制模块、编程软件、工控组态软件、仿真教学软件、实验挂箱(变频器控制、触摸屏控制等)、实物等于一体。在本装置上,可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟实验及实物实验,所有实验均有组态棒图进行动态跟踪

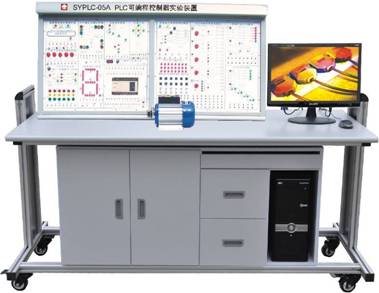

YLPLC-05A  PLC可编程控制器实验装置

    “YLPLC-05A 型可编程控制器实验装置”是专为目前我国各院校开设的“可编程控制器技术”、“可编程控制器及其应用”课程配套设计的。可编程逻辑控制器、通信编程器、GX Developer7.0 编程软件、MCGS V5.5 工控组态软件、仿真教学软件、模拟控制实验板、实物等于一体,可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟实验及实物实验,同时也为高层次的设计开发实验提供良好的条件。为了结合教学要求,设计过程中参考了国内多种教材,从中精选出最具典型性的实验项目,配套三相鼠笼异步电机。

YLPLC-05B  网络型PLC可编程控制器实验装置

在保留了“YLPLC-05A 型”的所有优点外,还具有以下鲜明特点:主机改用三菱FX2N-48mR可编程控制器,增加通信模块,采用MCGS工控组态软件进行实验教学的动态跟踪,形象直观,动感强,PLC主机网络实验教学,实验室局域网实验教学,另外还可以完成五层电梯控制系统的模拟实验,外观参YLPLC-05A PLC可编程控制实验装置。

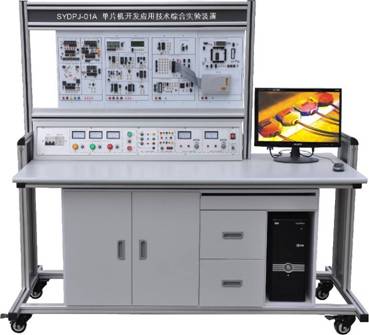

YLDPJ-01A  单片机开发应用技术综合实验装置

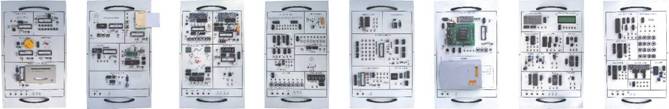

本装置由控制屏、实验挂箱、实验桌组成,通过本实验台可完成单片机的接口扩展、数据采集、数据显示、键盘控制、定时器、打印机接口等实验,配备有仿真器。设有电流型漏电保护器,控制屏若有漏电现象,漏电流超过一定值,即切断电源,对人身安全起到一定的保护。装置采用组件式结构,更换实验模块便捷。如需扩展功能或开发新实验,只需添加实验模块挂箱即可,永不淘汰。

●主要技术参数

1、输入电源:AC220V±10%      50Hz

2、工作环境:温度-10~+40℃      相对湿度<85%(25℃)

3、装置容量:200VA

4、重量:100Kg

5、外形尺寸(mm):1600×750×1500

6、挂箱尺寸(mm):410×240×60

7、输出电源:有漏电、短路、过流保护

      A、~220V,通过安全插座输出

      B、直流稳压电源:±5V/1A   ±12V/2A

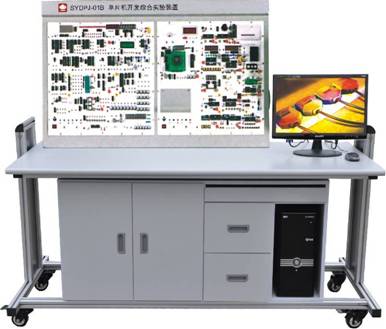

YLDPJ-01B  单片机开发综合实验装置

本装置可完成单片机的接口扩展、数据采集、数据显示、键盘控制、定时器、打印机接口等实验。集丰富的实验模块、低频信号发生器、指针式直流电压表、数字式直流电流、电压表、通用编程器、微型针式打印机、仿真器、直流稳压电源等于一体。
