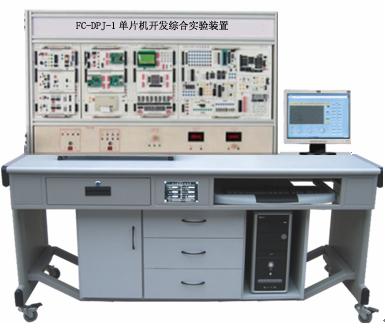

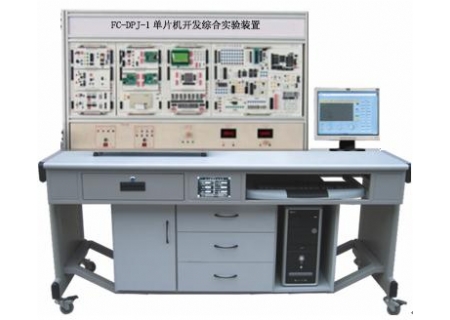

YL-DPJ-1型单片机开发综合实验装置

YL-DPJ-1型单片机开发综合实验装置

YL-DPJ-1型单片机开发综合实验装置

一、单片机开发综合实验装置 产品概述

YL-DPJ-1型单片机开发综合实验装置”完全满足各大中专院校开设的“单片机原

理与应用”,“单片机技术”等单片机及其应用技术教学大纲的要求,提供了丰富的接口电路,这些单片机接口电路涵盖了MCU的各个领域,并能够提供用户领先的应用和设计的方法。最小系统资源开放,CPU芯片引脚引出,可以任意的连接自己的实际应用系统,方便用户开发实验。配有专业单片机仿真器,可以实时在线仿真,并提供完善的实验例程,是各大中专院校的单片机教学、课程设计以及科研开发的理想设备。

二、单片机开发综合实验装置 系统特点

1.  系统采用全铝合金框架,模块挂箱式设计。便于扩展与升级。

2.   该实验系统配置DICE-3000型高性能MCS-51硬件仿真器,64K数据空间、64K程序空间全部开放,不占用CPU资源,采用双CPU模式,仿真CPU和用户CPU独立运行,上位仿真软件支持汇编、C语言。可运行于WIN98/2000/NT/XP操作系统平台。

3.  实验系统带有ISP在线下载电路,学生在完成实验后可脱离仿真器和PC机独立运行学生自行设计的单片机系统。(可在线编程AT89S51/52/53系列单片机)

4. 提供各种接口电路的应用范例和测试程序以及详细的应用说明,帮助用户快速地掌握这些接口的应用方法。

5.  可选配C8051F020单片机模块,配备EC5仿真器。

6. 系统具有DICE-DAQ数控式创新实验平台,采用USB接口,带上位机软件,可使用51单片机完成如四层电梯、交通灯控制、水塔水位自动控制等多达15个开闭环控制创新实验。YL-DPJ-1型单片机开发综合实验装置

三、单片机开发综合实验装置 技术性能

1、  输入电源:单相三线220V±10%  50HZ

2、  工作环境:温度-10℃~+50℃  相对湿度<85%(25℃)  海拔<4000m

3、  绝缘电阻:大于3MΩ

4、  装机容量:小于0.5Kva

5、  外形尺寸:135cm×60clm×140cm,以产品实物为准

四、系统配置

1.YL51控制器单元挂箱:挂箱主要用于插接不同的CPU模块。挂箱上包含了CPU模块的接口插座和基本实验电路及系统扩展电路,可单独完成大部分的基本实验,挂箱上有三个(40P、40P、20P)扁平电缆接口槽用于和其他挂箱连接。

挂箱上的资源如下:

(1)8155接口模块

(2)8255接口模块

(3)8279键盘显示接口模块

(4)8253可编程定时器模块

(5)MAX813硬件看门狗模块

(6)I2C EEROM模块

(7)8250模块

(8)8251模块

(9)AT24C02存储器模块

(10)PCF8563日历时钟模块

(11)单次脉冲模块

(12)93C46串行EEPROM模块

(13)红外线收发模块

(14)DS18B20数字温度传感器模块

(15)开关量输入模块

(16)关量输出模块

控制器单元挂箱支持CPU模块和译码模块:

模块名称

  功能指标

51系列CPU模块

支持80C31、80C51,含32K SRAM、64K ROM组成数据总线、地址总线和控制总线

Cygnal51CPU模块(选配)

采用美国Cygnal公司的嵌入式单片机C8051F020芯片,含32K SRAM,组成数据总线、地址总线和控制总线

译码模块

采用LATTICE公司的ispLSI1016E完成整个系统的译码工作

2. YL-100信号转换单元挂箱:挂箱上有三个(40P、40P、20P)扁平电缆接口槽用于和控制器单元挂箱信号连接。

挂箱支持的模块:

模块名称

功能指标

8位并行AD模块

由AD0809模数转换电路组成8路8位AD。

8位并行DA模块

由两只DA0832数模转换电路组成2路8位DA。

12位并行AD模块

由AD574模数转换电路组成12位AD。

12位并行DA模块

由TLV5613数模转换电路组成12位DA。

I/O 扩展模块

由两块74LS244芯片扩展成16路并行输入电路。

由两块74LS273芯片扩展成16路并行输出电路。

用74LS164芯片组成串转并输出电路。

用74LS165芯片组成并转串输入电路。

转换模块

用LM311实现V/F电路和F/V电路

用TLC549芯片组成串行AD转换电路。

用TLC5615芯片组成串行DA转换电路。

3.YL-300显示与键盘单元挂箱:挂箱上有三个(40P、40P、20P)扁平电缆接口槽用于和其他挂箱信号连接。

挂箱支持的模块:

模块名称

功能指标

静态显示模块

由74LS164芯片驱动

动态显示模块

采用8位8段LED数码管。

液晶显示模块

提供128*64点阵的液晶显示屏

CPLD模块

采用LATTICE公司1032芯片

4*4行列式键盘

公共键盘

4、YL-400对象挂箱(一) :挂箱上有三个(40P、40P、20P)扁平电缆接口槽用于和其他挂箱信号连接。

挂箱支持的模块:

模块名称

功能指标

继电器模块

由两个5V继电器、2个12V继电器和2个24V继电器组成。

光耦隔离模块

由3个TLP521-4芯片组成12入12出。

LED显示模块

用16个LED灯组成逻辑电平测试电路

开关量模块

用16个按键组成高低电平输出电路

5、YL-500对象挂箱(二) :挂箱上有三个(40P、40P、20P)扁平电缆接口槽用于和其他挂箱信号连接。

挂箱支持的模块:

模块名称

功能指标

IC卡读写模块

I2C总线实现IC卡的读写及识别

直流电机

带驱动小直流电机,测速部分由1个霍尔传感器组成

步进电机

采用四相步进电机,带驱动电路

交通灯模块

采用16个LED灯和四位数码管组成。

语音处理模块

采用1730专用语音芯片组成

PWM调制模块

由324运放芯片组成,用于小直流电机调速

五、实验项目

1、MCS-51单片机实验项目:

软件部分实验:

1.清零程序

3.拼字程序

5.数据排序实验

7.无符号双字节快速乘法子程序

9.多分支程序

2.拆字程序

4.数据区传送子程序

6.查找相同数据个数

8.多分支程序

10.电脑时钟实验



硬件部分实验:

1.P1口亮灯实

3.P3.3口输入,P1口输出实验

5.8255 A、B、C口输出方波实验

7.8255控制交通灯

9.并行ADC 0809转换实验

11.8279键盘显示实验

13.语音芯片ISD173控制实验(录音)

15.继电器控制实验

17.8253方波实验

19.16*16 LED点阵显示实验

21.8250可编程异步通讯接口实验

23.单片机RS232串行发送实验

25.DS18B20单总线温度测量实验

27.串行A/D TLC549转换实验

29.PCF8563  I²C日历时钟实验

31.PWM脉宽调制实验

33.74LS165并串转换

35.AT24C02  I2C总线存储器读写实验

37.电子音乐演奏实验

39.LM331 F/V转换实验

41.TLV5613 12位并行数模转换实

43.8位静态显示器实验

45.光耦隔离模块实验

2.P1口转弯灯实验

4.工业顺序控制实验

6.8255 PA口控制PB口

8.简单I/O扩展实验

10.并行DAC 0832转换实验

12.I2C储存卡读写实验

14.语音芯片ISD1730控制实验(放音)

16.步进电机控制

18.小直流电机调速实验

20.128*64 LCD液晶显示实验

22.8251可编程通讯接口实验

24.单片机RS232串行接收实验

26.红外线遥控收发实验

28.串行10位D/A TLC5615转换实验

30.MAX813看门狗实验

32.74LS164串并转换

34.LM331 V/F转换实验

36.串行存储芯片93C46读写实验

38.LM331 V/F转换实验

40.AD574 12位并行模数转换实验

42.4*4行列式键盘实验

44.8位动态显示器实验

46.模拟十字路口交通灯实验

2.嵌入式单片机(C8051F020)实验(选配模块)

1.数字I/O口交叉开关设置实验

3.配置内部和外部振荡器实验

5.I/O输入、输出实验

7.定时器实验

9.外部中断实验

11.计数器实验

2.UART串能通讯实验

4.片内模数转换(ADC)实验

6.片内数模转换(DAC)实验

8.SRAM外部数据存储器扩展实验

10.SPI串行Flash存储器数据读写实验



3、DICE-DAQ数控式创新实验平台(选配模块)

1.机器人扫地雷

3.四层电梯

5.邮件分拣

7.交流电机Y/△起动开环控制

9.步进电机

11.LED显示

13.八通道逻辑分析

15.连线自检。

2.刀库捷径选择

4.四级传送带

6.水塔水位控制

8.交通信号灯

10.舞台灯

12.液体混合装置

14.温度压力
