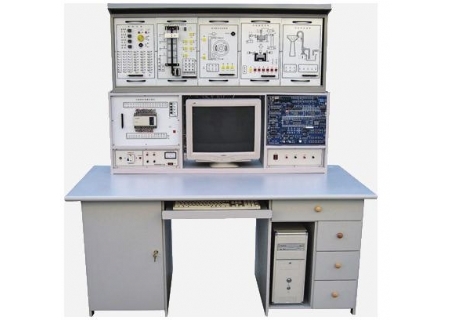

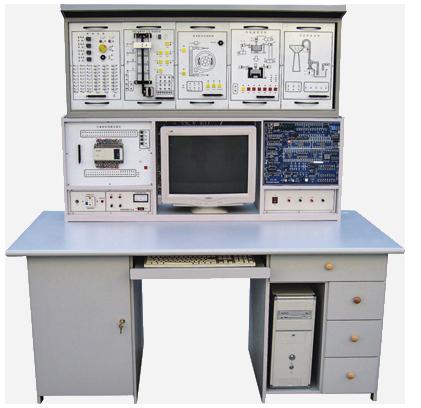

YL-58C型PLC可编程控制微机接口及微机应用综合实验台

YL-58C型PLC可编程控制微机接口及微机应用综合实验台

YL-58C型PLC可编程控制微机接口及微机应用综合实验台

一、PLC可编程控制微机接口及微机应用综合实验台 概述

本实验台是在“PLC可编程控制器实验系统”的基础上增加微机接口及微机应用实验系统,通过两方面结合做到一机多用、资源共享、便于管理。PLC可编程控制器性能、特点、适用范围见本目录 页。微机接口及微机应用适用于86系列微机原理课程,综合了各学校讲课及实验老师意见,增添了系统的开放能力和灵活性。为提高学生独立思维和动手能力,对计算机硬件要求较高的专业,提供了开放的实验平台并新增加了微机控制实验,使这门课程的实验更加深入完整。为适合基础教学的需要,增添了数字电路实验线路。这一崭新的系统实现了专业基础课(数字电路)、专业课(微机原理)、课程设计和毕业设计(微机应用)的三合一,真正做到了一机多用。大大节省实验室,节省管理人员,节省资金。配合本设备,我们特为教师提供了微机原理课、微机应用课的教师指导书,书中对这部分实验都写有实验目的,实验电路以及汇编语言和C语言的参考程序清单(提供程序软盘),供教师参考,减轻了教师备课和辅导实验的工作量。全套装置设计合理,功能强大,操作简单方便。

二、PLC可编程控制微机接口及微机应用综合实验台 系统构成:

演示装置上对PLC的输入输出均采用24V电源,5V电源供执行机构中的外围使用,目前每套演示装置主要由十六块演示板组成,它们的型号分别为:

1、PLC可编程控制器演示装置

1)PLC001 交通信号灯PLC自动控制

2)PLC002 搅拌器的PLC自动控制

3)PLC003 LED数码管显示PLC自动控制

4)PLC004 四层电梯的PLC自动控制

5)PLC005 加工中心刀具库选择控制

6)PLC006 艺术彩灯造型的PLC控制

7)PLC007 电机的自动控制

8)PLC008 步进电机的PLC控制

9)PLC009 模拟电视发射塔

10) PLC010 自动送料装车系统

11)PLC011 自动售货机

12)PLC012 自动成型系统

13)PLC013 水塔自动供水系统

14)PLC014 邮件自动分拣系统

15)PLC015 自动洗衣机系统

16)PLC016 电镀系统

2、PLC可编程控制器实验台

◆ 交流电源输入区

◆ PLC主机

◆ LED发光管、指示灯

◆ 输出负载指示

◆ 输入模拟开关(按钮和开关)

◆ LED数码管 、蜂鸣器

◆ 支流稳压电源5V1A,24V2A

◆ PLC输入 、输出端口

◆ 直流电机、继电器

3、实验操作桌

3、微机接口及应用部分

(1)微机接口部分:一块PC总线扩展卡、8279键盘、六位数码显示连接电缆。还设有I/O地址译码电路8255、8253、ADC0809、DAC0832等。

(2)微机应用部分:设有声传感器、继电器及喇叭、直流电机、步进电机驱动控制电路

(3)辅助电路:40脚、20脚、16脚、14脚集成插座,逻辑电平开关、LED显示、时钟(1MHZ、2MHZ)、方波信号。

三、实验内容

1、PLC可编程控制器实验系统

1)与、或、非逻辑功能实验

2)定时器、计数器功能实验

3)跳转、分支功能实验

4)移位寄存器实验

5)数据处理功能实验

6)微分、位操作实验

7)交通信号灯PLC自动控制实验

8)搅拌器的PLC自动控制实验

9)LED数码官显示PLC自动控制实验

10)四层电梯的PLC自动控制实验

11)加工中心刀具库选择控制实验

12)艺术彩灯造型的PLC控制实验

13)电机的自动控制实验

14)步进电机的PLC控制

15)模拟电视发射塔实验实验

16)自动送料装车系统控制实验

17)自动售货机实验

18)自动成型实验

19)水塔自动供水控制系统实验

20)邮件自动分拣实验

21)自动洗衣机控制系统模拟实验

22)电镀过程控制实验

2、微机接口及微机应用

A、微机接口实验(微机原理课)

1、I/O地址译码实验

2、简单并行接口实验

3、可编程并行口实验(一)(二)

4、串行通讯实验(8251、8250)

5、A/D、D/A转换

6、可编程定时器/计数器实验

7、七段数码显示实验

8、中断实验和DMA通讯实验

B、趣味性实验及控制实验(微机应用课)

1、竞赛抢答器实验

2、数字录音机实验

3、电子琴实验

4、交通灯控制实验

5、继电器控制实验

6、步进电机控制实验

7、七段数码显示实验

8、集成电路测试实验

9、8279键盘、显示控制实验

C、TTL集成电路实验(数字电路课)

1、与、或、非门等门电路实验

2、组合逻辑电路实验(半加器、全加器等)

3、触发器实验(RS、D、JK等)

4、集成计数器及寄存器

5、译码器和数据选择器等

6、单稳态触发器等波形实验

优点:PLC实验台与演示装置之间的连接即可采用自锁连接插件,单线逐点连接,以提高动手动脑能力,加深了解PLC的结构功能。又可通过排线一次性连接,以提高实验速度,与其他厂家的单一连接相比具有绝对优越性。
