YLGCK-01C型 过程控制设备故障诊断与维修技能实训平台

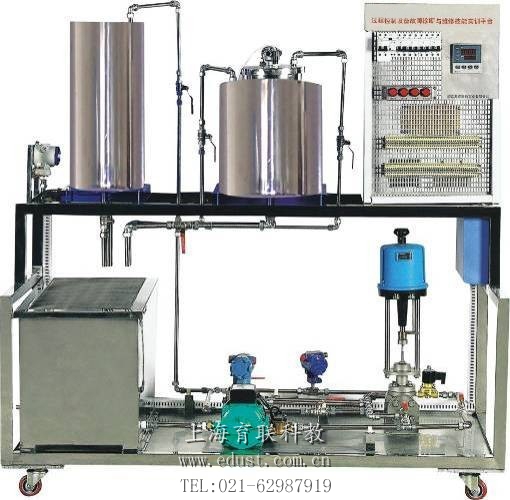

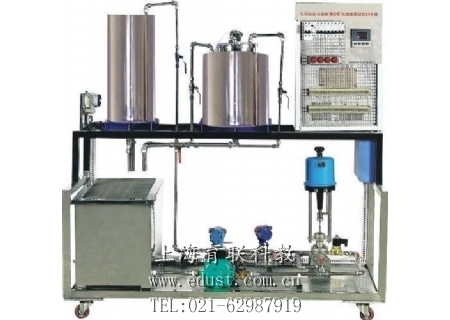

过程控制设备故障诊断与维修技能实训平台是为了不断提高技术工人的理论技术水平和实际操作技能，增强工人在新形式条件下的竞争能力，快速提高设备维护及检修操作人员现场处理问题的能力，上海育联公司推出了过程控制设备故障诊断与维修技能实训平台 ,过程控制设备故障诊断与维修技能实训平台由被控对象（不锈钢框架）和控制系统（网孔板）组成。被控对象包含支力系统、水箱、储水箱、压力变送器、涡轮流量计、变压变送器、Pt100和K分度热电偶、电动调节阀、电磁阀、管路及阀门等；控制系统包含不锈钢网孔板、故障设置箱、开关电源、单相调压模块、K分度热电偶冷端补偿器、漏电保护器、智能仪表及接线线端子排等。
技术指标
1、工作电源：单相三线 AC220V±10% 50Hz
2、整机容量：≤3.0kVA
3、外形尺寸：1620×720×1580mm
系统特点
1、对象系统为不锈钢框架，所有器件均为不锈钢和铝合金设计
2、传感器的二次测量仪表安装在对象上，方便学生在现场进行各项操作
3、控制部分采用不锈钢网孔板，将现场信号通过接线端子排直接接到测量表，增强了学生的动手技能，同时对于现场仪表的接线更加直观明了。
4、对象系统设计美观、开放性好，为学生实训提供了一个较好的实训对象
实训项目
1、实训装置的结构组成和系统认识
2、电动阀故障诊断与维修技能实训
3、压力检测仪表故障诊断与维修技能实训
4、流量检测仪表故障诊断与维修技能实训
5、温度检测仪表故障诊断与维修技能实训
6、液位检测仪表故障诊断与维修技能实训
