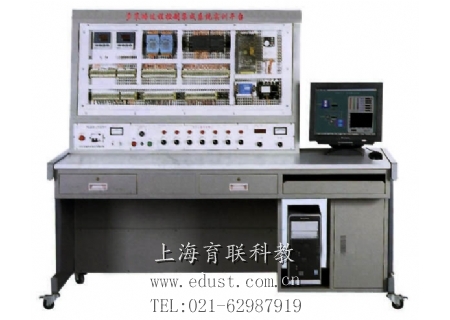

YLPCJC-1型 多策略过程控制集成系统实训平台

YLPCJC-1型 多策略过程控制集成系统实训平台

YLPCJC-1型 多策略过程控制集成系统实训平台

一、多策略过程控制集成系统实训平台 产品概述

随着科学技术的不断发展,现代工业生产中的自动化程度越来越高,控制策略趋于多样化,为了能够让学生更全面的掌握各种各样的过程控制策略,我们将各种常见控制器融合组成“YLPCJC-1型多策略过程控制集成系统实训装置”,能让学生对多策略的过程控制集成系统有深刻的认识,熟练掌握过程控制装备上位控制系统的安装、调试、控制及设计,从而对整个控制系统融会贯通,为将来走向工作岗位打下了坚实的基础。

二、系统特点学生通过使用实训平台,能对多策略过程装备进行安装、调试、控制及设计等一系列过程实训,不仅加强了动手能力的锻炼,而且实现了对整个控制系统全方位的认识,并能进一步让学生自己组合和设计各种不同的实训内容。多策略过程控制集成系统实训平台具有如下特点:

 1.具有完善的人身安全保护功能和设备安全保护功能,确保实训的顺利进行

 2.控制台采用网孔板敞开式的结构设计,使控制台更加直观,便于理解

 3.控制系统包含:智能仪表控制系统、远程数据采集控制系统、西门子S7-200PLC控制系统等等

 4.采用控制系统组合挂接及接拆线的形式提高学生动手技能

三、多策略过程控制集成系统 技术性能

 1. 输入电压:单相三线~220V±10% 50Hz

 2. 工作环境:环境温度范围为-5℃~+40℃ 相对湿度<85%(25℃)海拔<4000m
 3. 整体尺寸:179cm×72.5cm×156cm

 4. 装置容量:<3kVA

 四、系统组成控制系统:

 1. 电源控制部分

 2. 漏电保护器:1个

 3. 控制开关:若干

 4. 仪表控制系统:1套

 5. 远程数据采集模块:1套

 6. 西门子S7-200PLC:1套

 7. RS485/232转换器:1个

 8. PC/PPI通讯电缆:1根

 9.三菱变频器:1个,通过改变泵的转速来控制管路流量大小(被控对象中的电动调节阀同样可以对管路流量大小进行控制,电动调节阀与变频器可任选其中一种作为控制流量的执行器,也可以两种都选)

 9. 单相调压模块:1套,控制锅炉电加热管的输入电压

 10. 各种模块辅助安装件:若干

 11. 各种电源线:若干被控对象:与“YLGCK-01B型 过程装备安装调试技能实训装置”配套使用五、实训项目实训装置的结构组成和系统认识仪表的认识 智能调节仪的认识远程数据采集模块的认识 S7-200PLC可编程控制器的认识 仪表的安装布线技能实训 智能调节仪的安装布线远程数据采集模块的安装布线 S7-200PLC可编程控制器的安装布线 仪表的使用 智能调节仪的使用远程数据采集模块的使用 S7-200PLC可编程控制器的使用 自动控制技能实训单回路与串级控制系统概述液位定值控制(智能调节仪控制、远程数据采集控制、S7-200PLC控制)管道流量定值控制(智能调节仪控制、远程数据采集控制、S7-200PLC控制)温度定值控制(智能调节仪控制、远程数据采集控制、S7-200PLC控制)液位与管道流量串级控制(智能调节仪控制、远程数据采集控制、S7-200PLC控制)加热水箱温度与流量串级控制(智能调节仪控制、远程数据采集控制、S7-200PLC控制) MCGS工控组态软件组态和控制技能实训 实时数据库组态图形动画、报表、曲线、报警组态设备通讯组态脚本程序应用组态
