汽车故障检修实训台

汽车故障检修实训台

一. 汽车故障检修实训台功能

汽车故障检修实训台以汽车故障诊断与维修基础认知、曲柄连杆机构故障诊断与维修、配气机构故障诊断与维修、电控汽油喷射系统故障诊断与维修等，以完成汽车维修过程中实际的工作任务为目标，合理控制理论知识，注重实践技能的训练，突出新技术、新工艺、新知识和新方法，有较强的岗位针对性和实用性，是学校学习汽车检测维修技术不可缺少的教学设备。

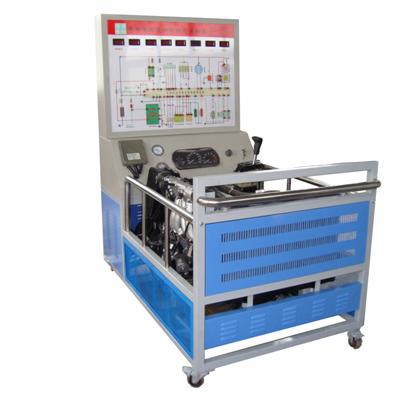

二.大众朗逸1.4T发动机实验台

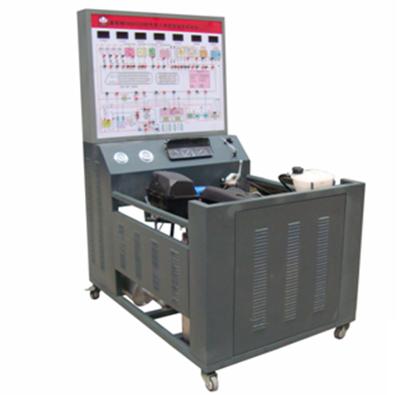

大众朗逸1.4T发动机实验台

（一）产品简介

本实训系统以原厂电喷汽油发动机总成及运行附件为主体部件，发动机可起动运行，进行起动、加速、减速、故障检测与诊断、故障模拟与排除等工况的实际操作，真实展示汽车电喷汽油发动机结构与原理及工作过程。适用于各类型院校及培训机构对汽车发动机理论和维修实训的实训教学需要。

本实训系统实训功能齐全、操作方便、安全可靠、美观大方。

（二）主要用途

1．适用于各类型院校及培训机构对汽车发动机理论和维修实训的实训教学需要。

2．适用于各类型院校及培训机构对汽车发动机模块各单元教学需要。

3．适用于汽车理实一体化教学模式的教学需要。

4．适用于现场教学的教学模式的教学需要。

5．适用于行动导向教学模式的教学需要。

6．适用于工艺化教学模式的教学需要。

7．适用于三位一体化（课堂、现场、实验有机融合）教学模式的教学需要。

8．适用于模块化教学模式的教学需要。

9．适用于汽车职业技能鉴定考核的需要。

10．适用于各模块的结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学需要。

（三）结构组成

发动机总成、原车发动机控制电脑、防盗电脑、组合仪表、发动机起动运行所有相关的原车附件、故障模拟考核和排除系统、原车电路原理图板及检测端子、60AH大容量蓄电池、大容量不锈钢油箱、发动机加速机构、控制面板柜、可移动台架、台架电源总开关、原车故障检测通讯的诊断座、散热系统、台架操作说明书、实验指导书等附件。

各传感器及执行器安装数字显示表、台架安装燃油压力表与真空表、带锁止万向的脚轮、两侧圆形钢管护手、台架高温及转动等部位加装防护装置。

（四）功能特点

1．发动机正常起动运行、发动机各模拟运行工况正常（包含：怠速、加速、减速工况等）。

2．故障模拟系统可模拟实际运行工况，设置多种实车发动机常见故障（常规：1-36个），故障点内容及类型可根据用户调整。

3．电压表实时显示传感器与执行器的变化，喷油器脉冲等各执行元器件用LED 灯显示工作状态。

4．指针式油压表指示燃油压力值；指针式真空表指示真空压力值。

5．配备原车故障检测通讯的诊断座，可使用电脑诊断仪对发动机电控系统读取故障码和数据流等。

6．发动机防盗及节气门体匹配操作，对比防盗工况与正常工况。个别因发动机型号不同，功能有所变化。

7．实训台面板上绘有原车一致的彩色喷绘电路图，1.5mm冷板直接喷绘彩色原理图（UV平板喷绘原理面板质保多年不变色），学员可直观对照原理电路图和系统实物，认识和分析控制系统的工作原理。

8．实训台面板上安装有多功能检测端子，可直接在面板上检测各传感器、执行器、发动机控制单元端子脚的电信号，如电阻、电压、电流、频率、波形信号等参数。

9．实训台加装蓄电池的电源总开关、水箱防护罩、飞轮及其他转动部位防护罩等安全保护装置。

10．实训台底座部分采用钢性结构焊接，面板柜冲压成形，面板柜与底座可分离，台架表面采用烤漆工艺，带万向自锁脚轮装置。

（五）技术参数

1．外形尺寸：1500mm X 1200mm X 1150mm（长X宽X高）

2．工作电源：12V/60AH蓄电池

3．油箱容积：10L

4．工作温度：-50℃～50℃

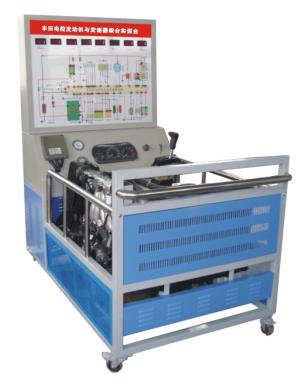

三.丰田发动机与自动变速器综合实验台

丰田发动机与自动变速器综合实验台

（一）产品简介

本实训台以丰田3S-FE原厂电喷汽油发动机与A140E自动变速器为基础，发动机与自动变速器可运行，进行起动、加速、减速、实际换挡、故障检测与诊断、故障模拟与排除等工况的实际操作，真实展示汽车电喷汽油发动机与自动变速器结构原理、及工作过程。适用于各类型院校及培训机构对汽车发动机与自动变速器理论和维修实训的实训教学需要。

本实训台实训功能齐全、操作方便、安全可靠、美观大方。

（二）主要用途

1．适用于各类型院校及培训机构对汽车发动机理论和维修实训的实训教学需要。

2．适用于各类型院校及培训机构对汽车发动机模块各单元教学需要。

3．适用于汽车理实一体化教学模式的教学需要。

4．适用于现场教学的教学模式的教学需要。

5．适用于行动导向教学模式的教学需要。

6．适用于工艺化教学模式的教学需要。

7．适用于三位一体化（课堂、现场、实验有机融合）教学模式的教学需要。

8．适用于模块化教学模式的教学需要。

9．适用于汽车职业技能鉴定考核的需要。

10．适用于各模块的结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学需要。

（三）结构组成

丰田3S-FE原厂电喷汽油发动机与A140E自动变速器总成、原车控制电脑、组合仪表、发动机与变速器起动运行所有相关的原车附件、故障设置和排除系统、原车电路原理图板及检测端子、60AH大容量蓄电池、大容量不锈钢油箱、发动机加速机构、控制面板柜、可移动台架、台架电源总开关、OBD诊断座、散热系统、换挡机构、任务驱动教学模式的实训指导书及台架操作说明书。

各传感器及执行器安装数字显示表、台架安装燃油压力表与真空表、带锁止万向的脚轮、不锈钢护手、台架高温及转动等部位加装防护装置。

（四）功能特点

1.发动机及自动变速器运转正常。

2.故障模拟系统可模拟实际运行工况，设置多种实车发动机常见故障。具体内容详见故障模拟设置装置说明。

3.电压表实时显示传感器与执行器的变化，喷油器脉冲等各执行元器件用LED 灯显示工作状态。

4.指针式油压表指示燃油压力值；指针式真空表指示真空压力值。

5.配备原车诊断座，可使用电脑诊断仪对发动机电控系统读取故障码和数据流等。

6.实训台面板上绘有彩色喷绘电路图，喷绘图加装有机玻璃保护，学员可直观对照电路图和发动机实物，认识和分析控制系统的工作原理。

7.实训台面板上安装有检测端子，可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率、波形信号等。

8.实训台加装电源总开关、水箱防护罩、飞轮及其他转动部位防护罩等安全保护装置。

9.实训台底座部分采用钢性结构焊接，面板柜冲压成形，面板柜与底座可分离，台架表面采用烤漆工艺，带万向自锁脚轮装置。

10.变速器可进行各项实际操作的实训项目。变速器可进行换档/自动升降档等实际测试。

（五）技术参数

1．外形尺寸：1650mm X 1000mm X 1850mm（长X宽X高）

2．工作电源：12V/60AH蓄电池

3．油箱容积：10L

4．工作温度：-50℃～50℃、

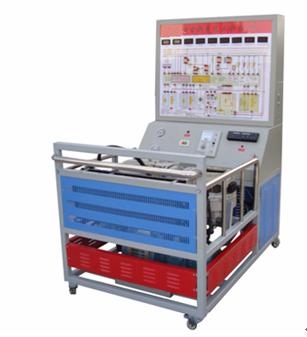

四.帕萨特发动机与自动变速器综合实验台

帕萨特发动机与自动变速器综合实验台

（一）产品简介

本实训台以帕萨特B5原厂电喷汽油发动机自动变速器为基础，发动机与自动变速器可运行，进行起动、加速、减速、实际换挡、故障检测与诊断、故障模拟与排除等工况的实际操作，真实展示汽车电喷汽油发动机与自动变速器结构原理、及工作过程。适用于各类型院校及培训机构对汽车发动机与自动变速器理论和维修实训的实训教学需要。

本实训台实训功能齐全、操作方便、安全可靠、美观大方。

（二）主要用途

1．适用于各类型院校及培训机构对汽车发动机理论和维修实训的实训教学需要。

2．适用于各类型院校及培训机构对汽车发动机模块各单元教学需要。

3．适用于汽车理实一体化教学模式的教学需要。

4．适用于现场教学的教学模式的教学需要。

5．适用于行动导向教学模式的教学需要。

6．适用于工艺化教学模式的教学需要。

7．适用于三位一体化（课堂、现场、实验有机融合）教学模式的教学需要。

8．适用于模块化教学模式的教学需要。

9．适用于汽车职业技能鉴定考核的需要。

10．适用于各模块的结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学需要。

（三）结构组成

帕萨特B5原厂电喷汽油发动机自动变速器总成、原车控制电脑、组合仪表、发动机与变速器起动运行所有相关的原车附件、故障设置和排除系统、原车电路原理图板及检测端子、60AH大容量蓄电池、大容量不锈钢油箱、发动机加速机构、控制面板柜、可移动台架、台架电源总开关、OBD诊断座、散热系统、换挡机构、任务驱动教学模式的实训指导书及台架操作说明书。

各传感器及执行器安装数字显示表、台架安装燃油压力表与真空表、带锁止万向的脚轮、不锈钢护手、台架高温及转动等部位加装防护装置。

（四）功能特点

1.发动机及自动变速器运转正常。

2.故障模拟系统可模拟实际运行工况，设置多种实车发动机常见故障。具体内容详见故障模拟设置装置说明。

3.电压表实时显示传感器与执行器的变化，喷油器脉冲等各执行元器件用LED 灯显示工作状态。

4.指针式油压表指示燃油压力值；指针式真空表指示真空压力值。

5.配备原车诊断座，可使用电脑诊断仪对发动机电控系统读取故障码和数据流等。

6.实训台面板上绘有彩色喷绘电路图，喷绘图加装有机玻璃保护，学员可直观对照电路图和发动机实物，认识和分析控制系统的工作原理。

7.实训台面板上安装有检测端子，可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率、波形信号等。

8.实训台加装电源总开关、水箱防护罩、飞轮及其他转动部位防护罩等安全保护装置。

9.实训台底座部分采用钢性结构焊接，面板柜冲压成形，面板柜与底座可分离，台架表面采用烤漆工艺，带万向自锁脚轮装置。

10.变速器可进行各项实际操作的实训项目。变速器可进行换档/自动升降档等实际测试。

（五）技术参数

1．外形尺寸：1650mm X 1000mm X 1850mm（长X宽X高）

2．工作电源：12V/60AH蓄电池

3．油箱容积：10L

4．工作温度：-50℃～50℃、

五.桑塔纳3000AYJ电控发动机拆装运行实训台

桑塔纳3000AYJ电控发动机拆装运行实训台

（一）产品简介

本实训台以桑塔纳3000AYJ原厂翻新电喷汽油发动机为基础，发动机可拆装及运行，进行起动、加速、减速、故障检测与诊断、故障模拟与排除等工况的实际操作，真实展示汽车电喷汽油发动机结构与原理及工作过程。适用于各类型院校及培训机构对汽车发动机理论和维修实训的拆装与检测实训教学需要。

本实训台实训功能齐全、操作方便、安全可靠、美观大方。

（二）结构组成

分为拆装实训台架与控制台架两大机构。桑塔纳2000GSI AJR发动机总成、原车发动机控制电脑、组合仪表、防盗电脑、发动机起动运行所有相关的原车附件、故障设置和排除系统、原车电路原理图板及检测端子、60AH大容量蓄电池、大容量不锈钢油箱、大容量接油盘、发动机加速机构、控制面板柜、可移动台架、台架电源总开关、OBD诊断座、散热系统、减速翻转机构、翻转架、任务驱动教学模式的实训指导书及台架操作说明书。

各传感器及执行器安装数字显示表、台架安装燃油压力表与真空表、带锁止万向的脚轮、不锈钢护手、台架高温及转动等部位加装防护装置。

（三）功能特点

1．发动机运转正常。

2．故障模拟系统可模拟实际运行工况，设置多种实车发动机常见故障。具体内容详见故障模拟设置装置说明。

3．电压表实时显示传感器与执行器的变化，喷油器脉冲等各执行元器件用LED 灯显示工作状态。

4．指针式油压表指示燃油压力值；指针式真空表指示真空压力值。

5．配备原车OBD诊断座，可使用电脑诊断仪对发动机电控系统读取故障码和数据流等。

6．防盗及节气门体匹配操作，对比防盗工况与正常工况。

7．实训台面板上绘有彩色喷绘电路图，喷绘图加装有机玻璃保护，学员可直观对照电路图和发动机实物，认识和分析控制系统的工作原理。

8．实训台面板上安装有检测端子，可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率、波形信号等。

9．可对发动机进行拆卸和装配实训，学员可在拆装台架上进行发动机拆装和修理的实操，拆装中发动机可做轴向任何角度翻转和静止，可与运行台架相连，通过接通发动机拆装架上的电路、油路、气路、水路等，运行发动机。

10．分置拆装、操纵两系统，互不干扰又方便联接，适时检测装配效果，充分满足发动机解体、装复、调试、运转、检验全过程的要求。

11．实训台加装电源总开关、水箱防护罩、飞轮及其他转动部位防护罩等安全保护装置。

12．实训台底座部分采用钢性结构焊接，面板柜冲压成形，面板柜与底座可分离，台架表面采用烤漆工艺，带万向自锁脚轮装置。

（四）技术参数

1．外形尺寸：

操作台：1200mm X 800mm X 950mm（长X宽X高）

控制台：550mm X 1000mm X 1850mm（长X宽X高）

2．工作电源：12V/60AH蓄电池

3．油箱容积：10L

4．工作温度：-50℃～50℃、

六.捷达全车电器实训台

捷达全车电器实训台

(一）产品简介

本产品以大众捷达2V全车电器实物为基础，展示灯光系统、仪表系统、点火系统、起动系统、充电系统、发动机电控系统、喇叭系统、电动车窗系统、电动门锁系统、雨刮系统、音响等各系统的组成结构和工作过程。适用于中高等职业技术院校\普通教育类学院和培训机构对汽车全车电器系统的理论和维修实训的教学需要。本实训台功能齐全、操作方便、安全可靠。

（二）结构组成

灯光系统、仪表系统、点火与喷射系统、起动系统、充电系统、发动机电控系统、喇叭系统、电动车窗系统、电控门锁及后视镜系统、雨刮系统、音响系统、故障设置系统、移动台架等。

（三）功能特点

1．可运行全车电器系统，展示全车电器系统的组成结构及原理。

2．操纵各种电器开关及按钮，可真实演示汽车电器各系统的工作过程。

3．面板上绘有彩色喷绘电路图，学员可直观对照电路图和实物，认识和分析整车电器各系统的工作原理。

4．面板上安装有检测端子，可直接在面板上检测整车电器各系统电路元件的电信号，如电阻、电压、电流、频率、波形信号等。

5．安装有诊断座，对发动机控制单元等进行ECU编码、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析等自诊断功能。

6．底架部分采用钢性结构焊接，表面采用烤漆工艺，带自锁脚轮。

7．配备有使用说明书及相关资料。

8．故障模拟系统可模拟实际运行工况，设置多种常见故障。具体内容详见故障模拟设置装置说明。

（四）技术参数

外形尺寸：2040mm×650mm×1850mm（长×宽×高）；

动力电源：380V交流电压；

工作电压：12V直流电压；

工作温度：-50℃～50℃；

蓄电池：60AH/12V

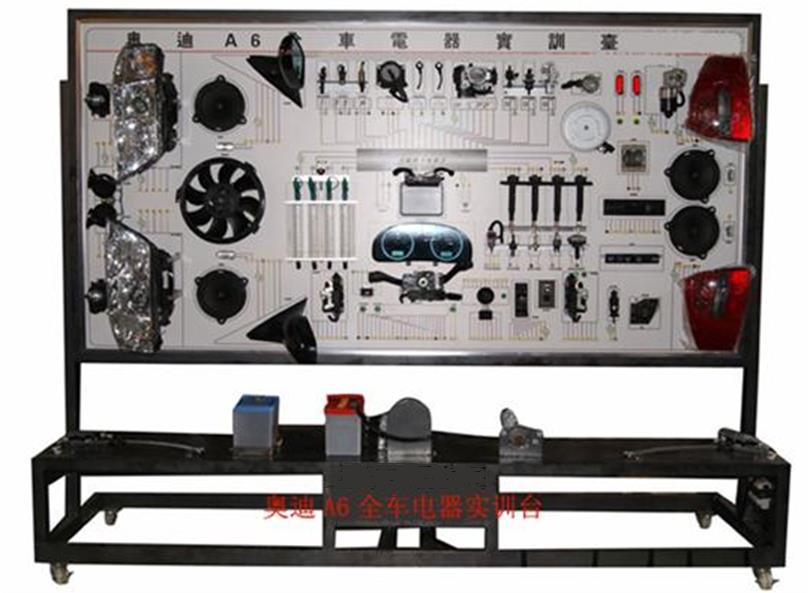

七.奥迪A6全车电器实训台

奥迪A6全车电器实训台

(一)产品简介

本产品以奥迪A6全车电器实物为基础，展示灯光系统、仪表系统、点火系统、起动系统、充电系统、发动机电控系统、喇叭系统、电动车窗系统、电动门锁系统、雨刮系统、音响等各系统的组成结构和工作过程。适用于中高等职业技术院校\普通教育类学院和培训机构对汽车全车电器系统的理论和维修实训的教学需要。本实训台功能齐全、操作方便、安全可靠。

（二）结构组成

灯光系统、仪表系统、点火与喷射系统、起动系统、充电系统、发动机电控系统、、防盗电脑及点火开关、喇叭系统、电动车窗系统、电控门锁及后视镜系统、雨刮系统、音响系统、故障设置系统、移动台架等。

（三）功能特点

1．可运行全车电器系统，展示全车电器系统的组成结构及原理。

2．操纵各种电器开关及按钮，可真实演示汽车电器各系统的工作过程。

3．面板上绘有彩色喷绘电路图，学员可直观对照电路图和实物，认识和分析整车电器各系统的工作原理。

4．面板上安装有检测端子，可直接在面板上检测整车电器各系统电路元件的电信号，如电阻、电压、电流、频率、波形信号等。

5．安装有诊断座，对发动机控制单元等进行ECU编码、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析及防盗匹配等自诊断功能。

6．底架部分采用钢性结构焊接，表面采用烤漆工艺，带自锁脚轮。

7．配备有使用说明书及相关资料。

8．故障模拟系统可模拟实际运行工况，设置多种常见故障。具体内容详见故障模拟设置装置说明。

（四）技术参数

外形尺寸：2040mm×1240mm×700mm（长×宽×高）；

动力电源：380V交流电压；

工作电压：12V直流电压；

工作温度：-50℃～50℃；

蓄电池：60AH/12V

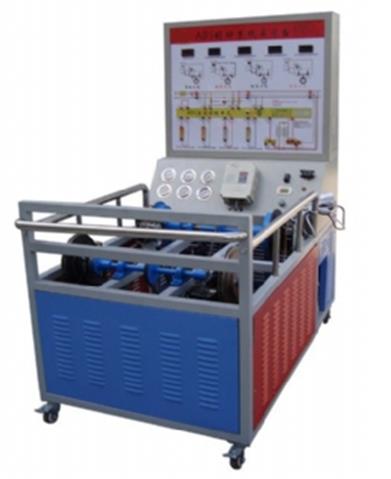

八. ABS制动系统实验台

ABS制动系统实验台

（一）产品简介

本实验台以桑塔纳2000 ABS制动系统为主体材料，采用四通道的ABS调节回路，四轮单独调节。ABS系统能够正常运行，可模拟ABS系统的工作过程。适用于各类型院校及培训机构对汽车ABS系统理论和维修实训的实训教学需要。本实训台实训功能齐全、操作方便、安全可靠、美观大方。附使用说明书与实验指导书，相关课题的教学资料。

（二）结构组成

桑塔纳2000 ABS阀体总成、ABS控制单元、前碟后鼓制动机构、轮速传感器及信号盘；面板铁柜、彩色原车电路原理图、油压原理图、调速电机、变频器及经高温喷塑处理带滚轮台架。

（三）功能特点

1、主缸油压与分缸油压实时指针式压力表显示；

2、液压泵工作状态通过LED灯显示；

3、彩色原车电路原理图，油压原理图

4、轮速通过调速电机进行调整；

5、自动断电保护装置，避免电机反拖，有效保护电器元件；

6、ABS故障灯显示故障；

7、外接式电脑检测端子便于检测电路电压或电阻；

8、OBD数据输出接口，便于通过专用检测仪器进行检测。

9、故障模拟系统可模拟实际运行工况，设置多种实车ABS系统常见故障。具体内容详见故障模拟设置装置说明。
