各种整车透明教学模型汇总

各种整车透明教学模型汇总

我公司专业生产各种汽车整车透明教学模型，包含解放CA1121透明整车教学模型，北汽勇士2022透明整车模型，依维柯汽车透明整车模型，别克君威(凯越)轿车教学模型，奥迪A6型透明轿车整台模型，桑塔纳2000型透明整车模型，桑塔纳2000型透明整车模型等等。

解放CA1121透明整车教学模型

解放CA1121透明整车教学模型是配合大中专院校，部队、交通、公安部门的汽车驾驶培训、汽修等专业学校的教具之用，解放透明整车教学模型通过专业课程的教学模型演示，可清楚地了解汽车的内部的结构和作用，使学生很快地掌握专业知识。

解放CA1121透明整车教学模型

透明整车教学模型选用透明有机玻璃制作，内部件均以硬质塑料一次成型，用螺丝固定在金属高温烘漆而成的车架上。各总成部分都以压模成形加工，代替过去胶粘合的方法，使产品在强度上有很大提高。发动机总成用电机驱动，在油门处设有调速装置，能演示发动机转速高低。离合器分离明显，操纵灵活，离合器外壳整体压模而成，变速箱和各档齿轮用各种颜色表示，换档灵活，手制动美观。后桥外形压模而成，内中主减速、差速转动自如，轮毂刹蹄压模成型，刹蹄可调节，前桥轮鼓可调整，转向装置以及电瓶、油箱、水箱，制动管路分布清楚一目了然。电路采用对插件前后分布，灯架、风窗、仪表板、后灯架用透明有机玻璃压模成整体美观逼真。

北汽勇士2022透明整车模型

北汽勇士2022透明整车教学模型是用于大专院校、职业学校、汽车驾驶培训、汽车修理专业教学之用，勇士2022透明整车模型通过本模型的演示，可清楚了解轿车内部的机械结构与功能，便于学员较快地掌握轿车的构造和原理，提高学员对轿车的初步认识，实属汽车学校教学教具中最理想的教具。

北汽勇士2022透明整车模型

二、勇士2022透明整车模型结构和特点

勇士2022透明整车模型选用透明有机玻璃制作，内中部件均以上硬质塑料加工，利用螺丝固定在金属高温烘漆而成的车架上。各总成都以压模成形加工，代替过去用胶水粘合的办法，使本品在牢固度上有很大的提高。发动机总成，以电力驱动，油门设有调速装置，能演示发动机转速的高低。离合器分离明显，操纵灵活，离合器外壳整体压模而成，变速器的各档齿轮用各种颜色表示，操纵自如，其中主减速，差速，转动灵活，车轮对开压铸，刻有防滑槽纹，看上去美观大方。转向装置以及电瓶、油箱、水箱，做工精细、富有光泽。制动管路分布清楚，一目了然。电路采用对插件前后分布，前灯架用透明有机玻璃压模成整体，看上去美观逼真，仪表板及后灯架逼真坚固。以上对本品做一简单的特点介绍。

三、勇士2022透明整车模型产品规格

（1）外形尺寸：长度320cm×宽度125cm×高度130cm（即以实物的80%制作）。

（2）本品总重量90kg（净重）。

（3）需带220V交流电源，总耗电不超过200W。

四、详细安装说明

（1）本品分三箱装运：先将木箱打开把内中的防震稻草轻轻地取出，这时要注意不能用力过大，以免损坏总成及其部件。开箱完毕后将各总成及部件上的防尘尼龙打开，如有积尘，用湿布将其擦净，逐个的放在待安装的清洁干净的室内。（2）车架及支撑脚的安装：首先安装前、后支撑脚。

（3）发动机离合器变速箱总成（驱动部分）的安装，因包装运输原因，总成上的各部件均末拆下，因此必须小心轻放。然后，将总成装在车架前端，注意轻放，对准螺孔后，套上螺丝钉（6×60mm）拧紧即可。变速器的操纵机构另外装在车架上，再将操纵机构的十字轴一端套向变速器后的变速拉轴上，并对准螺孔。

（4）驱动轮的安装：先将前轮股总成装上前悬挂装置，内外万向节已固定，只须将传动轴安装套对准螺孔拧紧。然后装上转向臂拉杆的球头螺丝。

（5）后桥安装，后桥总成已成整体，将两边的支撑点装上，提起来再装减振器上端的螺母，驻车制动的拉索连拉索座一起将其装在底盘架上，和手制动手柄总成连在一起，如果手制动没有制动效果，请调节拉杆螺母。

（6）前灯架、水箱、电瓶及油门拉杆一起拿到前端对准两边的四只螺孔横向装紧，然后插上各插头，挂上油门拉杆的钢丝，装紧拉杆压板。

（7）安装电路：本品电路原理和实际勇士车有些区别，只能用外部电源（AC220V）供电，设有电机驱动部分、点火部分、灯光部分，其中电机部分使用交流调压器来调节电机的输入电压（交流电经整流后进入直流电机），从而调节发动机的转速。灯光部分使用的是经变压后输出的9V电流，前灯架设有大灯、雾灯、左右转向灯、变光灯；后灯架设有尾灯、后转向灯、倒车灯及雾灯。安装时，只要对准各插头上即可，若灯泡不亮换上备用灯泡（如安装完毕试车时电机不按顺时针方向转动时，请将其插头的正负极对调即可）。

（8）制动管路：制动管路在车架上基本没有拆下，只需在连接处小心对准连接。冷却管路是用节纹软朔管套接的。油箱到汽油泵、到滤清器的管路都用塑料套管套接。

依维柯汽车透明整车模型

依维柯汽车透明整车模型是配合大中专院校，部队、交通、公安部门的汽车驾驶培训、汽修等专业学校的教具之用，依维柯汽车透明整车模型通过专业课程的教学和本模型演示，可清楚地了解汽车的内部的结构和作用，使学生很快地掌握专业知识。

依维柯汽车透明整车模型

依维柯汽车透明整车模型产品选用透明有机玻璃制作，内部件均以硬质塑料一次成型，用螺丝固定在金属高温烘漆而成的车架上。各总成部分都以压模成形加工，代替过去胶粘合的方法，使产品在强度上有很大提高。发动机总成用电机驱动，在油门处设有调速装置，能演示发动机转速高低。离合器分离明显，操纵灵活，离合器外壳整体压模而成，变速箱和各档齿轮用各种颜色表示，换档灵活，手制动美观。后桥外形压模而成，内中主减速、差速转动自如，轮毂刹蹄压模成型，刹蹄可调节，前桥轮鼓可调整，转向装置以及电瓶、油箱、水箱，制动管路分布清楚一目了然。电路采用对插件前后分布，灯架、风窗、仪表板、后灯架用透明有机玻璃压模成整体美观逼真。

猎豹CJY2470（军用）汽车透明整车教学模型

猎豹CJY2470（军用）汽车透明整车教学模型是配合大中专院校，部队、交通、汽车驾驶培训、汽修等专业学校的教具之用，猎豹汽车透明整车教学模型通过专业课程的教学和本模型演示，可清楚地了解汽车的内部的结构和作用，使学生很快地掌握专业知识。

猎豹汽车透明整车教学模型

猎豹汽车透明整车教学模型产品选用透明有机玻璃制作，内部件均以硬质塑料一次成型，用螺丝固定在金属高温烘漆而成的车架上。各总成部分都以压模成形加工，代替过去胶粘合的方法，使产品在强度上有很大提高。发动机总成用电机驱动，在油门处设有调速装置，能演示发动机转速高低。离合器分离明显，操纵灵活，离合器外壳整体压模而成，变速箱和各档齿轮用各种颜色表示，换档灵活，手制动美观。后桥外形压模而成，内中主减速、差速转动自如，轮毂刹蹄压模成型，刹蹄可调节，前桥轮鼓可调整，转向装置以及电瓶、油箱、水箱，制动管路分布清楚一目了然。电路采用对插件前后分布，灯架、风窗、仪表板、后灯架用透明有机玻璃压模成整体美观逼真。

东风斯太尔越野（军用）汽车透明整车模型

东风斯太尔越野（军用）汽车透明整车模型是配合大中专院校，部队、交通、公安部门的汽车驾驶培训、汽修等专业学校的教具之用，东风斯太尔越野（军用）汽车透明整车模型通过专业课程的教学和本模型演示，可清楚地了解汽车的内部的结构和作用，使学生很快地掌握专业知识。

东风斯太尔越野（军用）汽车透明整车模

东风斯太尔整车模型产品选用透明有机玻璃制作，内部件均以硬质塑料一次成型，用螺丝固定在金属高温烘漆而成的车架上。各总成部分都以压模成形加工，代替过去胶粘合的方法，使产品在强度上有很大提高。发动机总成用电机驱动，在油门处设有调速装置，能演示发动机转速高低。离合器分离明显，操纵灵活，离合器外壳整体压模而成，变速箱和各档齿轮用各种颜色表示，换档灵活，手制动美观。后桥外形压模而成，内中主减速、差速转动自如，轮毂刹蹄压模成型，刹蹄可调节，前桥轮鼓可调整，转向装置以及电瓶、油箱、水箱，制动管路分布清楚一目了然。电路采用对插件前后分布，灯架、风窗、仪表板、后灯架用透明有机玻璃压模成整体美观逼真。

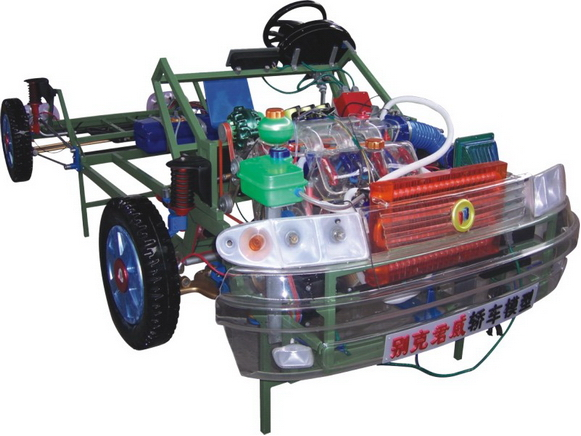

别克君威(凯越)轿车教学模型

别克君威透明汽车整台教学模型是配合大中专院校，部队、交通、汽车驾驶培训、汽修等专业学校的教具之用，通过专业课程的教学和本模型演示，可清楚地了解汽车的内部的结构和作用，使学生很快地掌握专业知识。

别克君威(凯越)轿车教学模型

别克君威(凯越)轿车教学模型产品选用透明有机玻璃制作，内部件均以硬质塑料一次成型，用螺丝固定在金属高温烘漆而成的车架上。各总成部分都以压模成形加工，代替过去胶粘合的方法，使产品在强度上有很大提高。发动机总成用电机驱动，在油门处设有调速装置，能演示发动机转速高低。离合器分离明显，操纵灵活，离合器外壳整体压模而成，变速箱和各档齿轮用各种颜色表示，换档灵活，手制动美观。后桥外形压模而成，内中主减速、差速转动自如，轮毂刹蹄压模成型，刹蹄可调节，前桥轮鼓可调整，转向装置以及电瓶、油箱、水箱，制动管路分布清楚一目了然。电路采用对插件前后分布，灯架、风窗、仪表板、后灯架用透明有机玻璃压模成整体美观逼真。

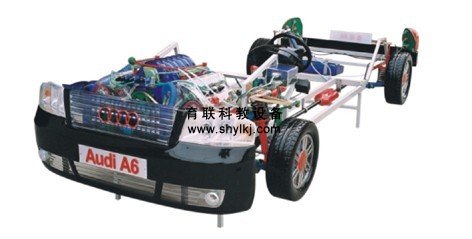

奥迪A6型透明轿车整台模型

随着汽车工业的飞速发展，电子技术已在汽车上广泛应用，加上人们对汽车优越性能不断追求，传动系统的手动变速器已逐渐为自动变速器，相应地，维修工作也从机械转为基本的电子控制系统，这也迫使现代的汽车技术人员必须尽快掌握相应的技术。

奥迪A6型透明轿车整台模型

奥迪A6型透明轿车整台模型产品是由一汽大众汽车公司生产的奥迪A6为主题，用有机玻璃所制造，外壳透明，能观看内脏的活动。外表美观，能演示出奥迪A6，发动机的电喷系、润滑系、点火系、供给系、冷却系，能演示五速自动变速器的排档，行星齿轮的活动及七个液控离合器的关系，液力变矩器的构造，还能看清ABS制动系等很多其他部件。

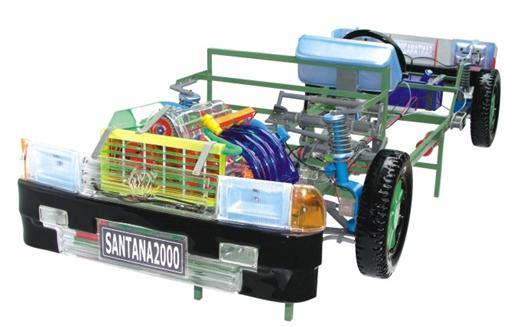

桑塔纳2000型透明整车模型

透明整车模型产品为配合大中专业学校汽车驾驶员和汽车修理技工培训教学之用。通过汽车专业课程的教学和本模型的演示，可清楚地了解汽车内部各部件的机械结构与性能，便于学员较快地掌握汽车驾驶和修理技能。透明整车模型采用多种颜色的有机玻璃作材料。能全透明地直观内部动作，具有制作精细、转动灵活、演示方便、重量轻等特点，使教师教学时能得心应手。

按实物比例0.8制造

使用说明：

桑塔纳2000型透明整车模型

演示时插上220V电源（选挡手柄处档位指示灯亮），打开点火开关，发动机开始慢速运转。选档阀共分七档（即手选一档、手选二档、手选三档、前驶驱档、空档、倒档和停车档），需要演示何档位时，把手柄拨在其档位上（指示灯亮），采下油门踏板，发动机加快速度。选档阀在倒档、空档和停车档上时，车速表指示为0，手选一、手选二、手选三和前驱档上时，车速表分高和低演示，并且显示在何种范围内变速器开始自动换档。节气门开的越大发动机转速越快，变速器档位越高车速表指示越高（模型没有真正车速，发动机转速代表车速）。仪表板右面特地装上变速器档位显示，表示在何档上工作。放松油门，发动机转速减慢，变速器随之降档。当采下制动踏板制动时，变速器自动回空档，车轮制动器上的液压缸活塞来回自由活动，表示ABS刹车过程。前后车灯演示时打开车灯开关即可演示其亮与否，冷却器风扇用开关打开演示。

三、桑塔纳2000型透明整车模型性能与用途：

此模型主要作用功能为演示它本身各部分的组成和工作原理：

1、发动机部分：演示从表面上看出自列四缸、五气门、电喷发动机外型和内部的结构，一缸五气门的排列、工作循环、点火进气和喷油之间相互关系和工作原理，切换进气过程和组成部件。

2、离合器部分：演示它既有机械式单片摩擦离合器，还有液力变矩器。二者相互关系是：发动机在低速时，油液的压力低，不能推动摩擦片压盘和发动机飞轮结合，发动机输入的动力只能通过液力变矩器传递给变速器；发动机转速加快时，油液压力随着升高，推动摩擦片压盘和飞轮紧密结合，动力通过摩擦力机械式传递给变速器。

3、自动变速器：演示自动变速器由选档手柄控制七种档位。

A、空挡时：变速器中的三个离合器和二个制动器都处于分离状态，没有动力输出。

B、停车档时：停车档三个离合器和三个制动器都处于空挡状态，选档手柄机械式地把驻车齿轮拨叉压入驻车齿轮凹部，车轮不能自行转动。

C、倒车档时：变速器中倒档离合器和倒档制动器结合，使车倒行。

D、前驶区：共分四档，既前驶区一、二、三、四档。

①前驶区一档时：1-3档离合器结合，动力输入到小太阳轮上，带动内行星轮反转和外星轮顺转。

②前驶区二档时：1-3档离合器结合，2-4制动器结合，动力输入到小太阳轮上，带动内外星轮转动，传递到齿圈上。

③前驶区三档时：1-3离合器结合，3-4档离合器结合，此时小太阳轮和行星架锁止在一起和变矩器或离合器输入的转速相同。速比为1：1。
