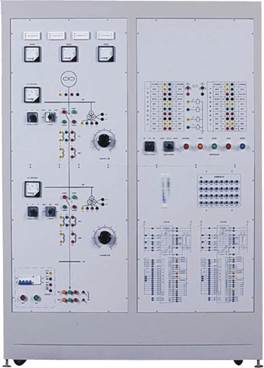

YLDLJB-111电力系统微机线路保护实训考核装置

电力系统微机线路保护实训考核装置是综合了目前高职、高专电气类《电力系统自动装置》、《电力系统基础》、《微机保护技术》等课程内容并结合发电厂、变电站（所）及厂矿企业发电、供电和用电等实际情况研制而成。该装置采用现代电力工程中广应用的微机线路保护装置，配以电源、两段输电线路、阻抗负载、互感器、故障设置模块等组成。主要完成保护装置特性测试、接线、整合、运行、继保等方面的实训。用于电力行业培训、高等院校、高职高专、中专技校等相关专业学生实训考核的理想产品。

电力系统微机线路保护实训考核装置技术参数：

1、电源：三相AC380V±10%/50Hz，容量<3.0kVA；

2、工作环境：温度-10℃～+40℃，相对湿度＜85％(25℃)，海拔＜4000m；

3、重量：<260kg；

4、尺寸：145×60×190cm3

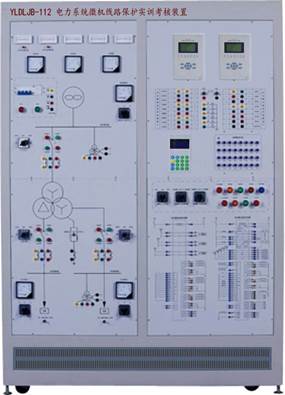

YLDLJB-112电力系统微机线路保护实训考核装置

电力系统微机线路保护实训考核装置由传感器、故障设置模块等组成。主要完成保护装置特性测试、接线、整合、运行、继保等方面的实训。可用于电力行业培训、也可用于高等院校、高职高专、中专技校等相关专业学生实训

本实训考核装置是综合了目前高职、高专电气类《电力系统自动装置》、《电力系统基础》和《微机保护技术》等课程内容并结合发电厂、变电所及厂矿企业发电、供电和用电等实际情况而研制的新一代实训产品。该装置采用现代电力工程中广应用的微机变压器保护装置，配以电源、三绕组变压器、互考核。

电力系统微机线路保护实训考核装置技术指标

1、工作电源：三相五线AC380V±10%50Hz

2、工作环境：-10℃～+40℃相对湿度<85%（25℃）

3、装置容量：<5KVA

4、装置重量：<300kg

3、规格：1400mm×650mm×2100mm

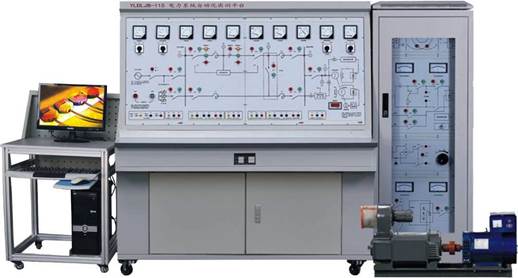

YLDLJB-115电力系统自动化实训平台

电力系统自动化实训平台是根据《电力系统自动化装置原理》、《电网监控及调度自动化》、《电力系统自动化》、《电力系统继电保护》、《电力系统分析》、《电气设备》等课程实训教学要求结合工业现场的实际应用和发展而设计的综合型实训平台。装置采用控制柜加实训台的结构，将控制与输电线路分开，对发电厂中常用的自动化装置、发电厂监控、电力系统运行、继电保护等教学内容进行操作实训。本实训平台适用于电力、电气、自动化类各专业相关课程的教学实训，也可作为学生课程设计、毕业设计、工程训练和教师科研项目的硬件开发平台，还可作为电力系统技术人员及职教的培训装置。

电力系统自动化实训平台技术指标

1、输入电压：三相五线380V±5%50Hz

2、工作环境：温度：-10~+40℃相对湿度＜85%

3、装置容量：<15KVA

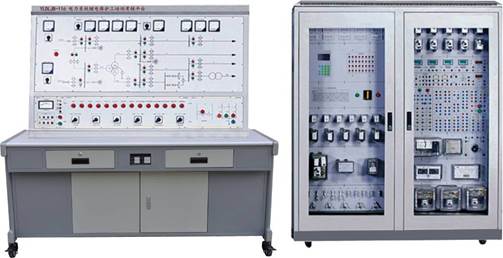

YLDLJB-116电力系统继电保护工培训考核平台

YLDLJB-116电力系统继电保护工培训考核平台是根据《中华人民工人国职业技能鉴定规范·电力行业继电保护》，参考电力行业职业技能鉴定中心所编写的继电保护工培训大纲和题库而研发的生产的实训装置，整套设备包含多种不同种类的继电器和保护对象，本实训平台能完成继电构造、工作原理和特性、电网继电保护、主设备保护、自动装置与继电保护、电气二次控制回路、继电保护系统校验及调试、继电保护设备异常事故处理实训项目。可作为电力行业继电保护工初级至高级技师的培训考核装置。也可用于其他行业对电工继电保护知识的培训考核，包括高校、技校、中专“电力系统继电保护”、“工厂供电”等课程的实训和考核。

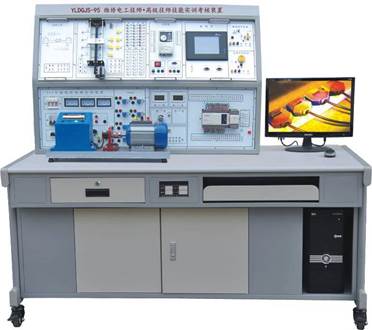

YLDGJS-95维修电工技师·高级技师技能实训考核装置

维修电工技师·高级技师技能实训考核装置根据国家劳动和社会保障部职业技能鉴定中心为维修电工技师、高级技师的职业培训与技能鉴定要求进行研制，集PLC、通信模块、变频器、触摸屏、模拟对象于一体。适合PLC实训教学和技师技能鉴定考核的要求。

维修电工技师·高级技师技能实训考核装置特点

本套系统含教师主站和学生从站实训装置，每套实训装置均由控制屏、实训桌、PLC主机组件、通信模块、变频器、触摸屏、实训模块等组成。

采用挂件结构，具有开关量、模拟量、变频调速、触摸屏、总线通信等单元，能完成逻辑、模拟、过程、运动等的控制实训教学。工控网络组态监控实训教学：通过RS-485现场总线网络，将学生装置(从站)PLC和教师主站PLC系统进行连接。学生装置(从站)的PLC运行PLC控制对象的程序。利用网络集中监控的功能，教师主站PLC可以对网络进行实时监控，符合现场控制要求。每个学生单独可以进行操作控制，通过PLC可以完成对上述各种实训对象的控制，并通过组态软件进行实时监控。

装置设有电压型和电流型漏电保护器，各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠，同时控制屏还设有定时器兼报警记录仪。

维修电工技师·高级技师技能实训考核装置技术参数

工作电源：三相四线(或三相五线)AC380V±10%50Hz

外形尺寸(mm)：1630×730×1500

整机容量：＜1.5kVA

维修电工技师·高级技师技能实训考核装置实训项目

PLC模拟对象基本应用实训

PLC、变频器、触摸屏的综合应用实训

现场总线网络通信技术实训

PLC控制实物模型应用实训

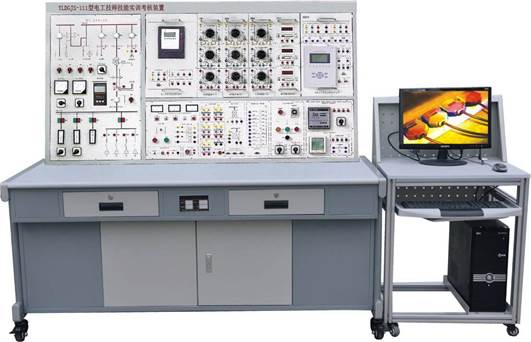

YLDGJS-111型电工技师技能实训考核装置

电工技师技能实训考核装置根据机械工业技师考评培训教师编审委员会编写的《电工技师培训教师》进行研制，电工技师技能教学实训考核内容可分为两部分，第一部分是电工技师专业技能综合教学产训考核项目，专业知识面宽，实践技能要求高，学时数相对较多，因此是电工技师实践教学培训考核的重点和难点；第二部分是高压一次设备及高压电气实训项目，其主要内容包括电气一次设备的认识操作和电气一次设备的高压试验，由于专业知识面相对集中，因而这部分的学时数相对较少。该装置主要针对第一部分进行实训、考核。

电工技师技能实训考核装置技术指标

1、输入电压：三相五线AC380V±10%50Hz

2、整机容量：<1.5KVA

3、外形尺寸：1750×800×1620mm

能完成继电保护、线路保护、变压器保护、可编程控制器、变频器及工业

触摸屏等多个实训项目。

电力自动化教学系统相关产品：

YLDLX-01 电气设备及二次部分实训考核装置

YLDLX-02 变电二次安装工实训考核装置

YLDLX-03 变配电室值班电工技能培训考核系统

YLDLX-04 变电站值班员培训考核系统

YLDLX-06型变电站倒闸操作实训系统
