智能综合数控车床技能实训考核系统

智能综合数控车床技能实训考核系统

(各种系统网络型)

 数控车床综合技能实训智能考核系统,完全采用工业化的器件,开放式结构,将一台数控车床的电控系统在实训台上进行分解展示,模块化结构设计,并设计有电气柜,便于实现数控... 网络型数控车床综合技能实训智能考核系统”是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求,按照职业教育的教学和实训要求研发的产品。它适合高职院校、职业学校、技工学校的机电技术与应用、电气技术应用、数控、数控机床调试与维修等专业的教学与技能实训,也适合职业培训学校、职教中心、鉴定站/所数控、机电类课程的技能鉴定考核。

一、数控车床综合技能实训智能考核系统特点

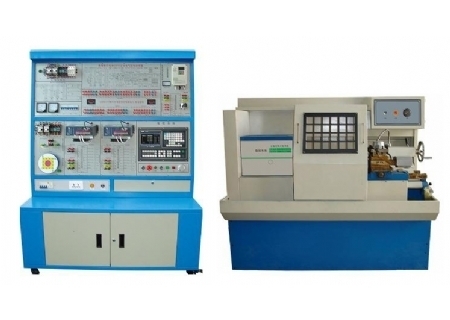

由计算机(用户自配)、智能考核系统、数控实训台和加工型数控车床实物等组成,不仅可作为数控车床电气故障的维修实训设备,也可作为数控车床的实际加工操作实训设备。它具有数控系统的安装调试、参数设置、PLC编程、故障诊断与维修、数控车床编程与加工操作等功能。

数控实训台完全采用工业化的器件,将一台数控车床的电控系统在实训台上进行分解展示,并设计有强电柜,便于进行电气维修实训,数控系统采用西门子公司的“SINUMERIK 802C base line”,并安装在车床上,便于进行加工操作。

加工型数控车床,可对钢材、铁、铜等材料进行实际车削加工。

智能考核系统由智能考核终端和智能考核上位机软件组成。智能考核终端由240×128点阵蓝底背光液晶屏、PVC轻触键盘、单片机、存储器、网络接口等组成。智能考核终端可单机进行日历和时钟设置、考核时间设置、密码设置、故障设置,具有已设故和排故信息掉电不丢失、误排信息记录、考核时间倒计时显示、剩余考核时间报警提示等功能。

智能考核上位机软件具有设备在线检测、试卷管理、考试管理、学生信息管理、教师信息管理、成绩管理等功能。

智能考核系统具有网络通讯接口,多台设备可组成智能考核网络,由一台计算机作为教师机进行故障设置和考核管理。

二、数控车床综合技能实训智能考核系统技术性能

输入电源:三相四线~380V±10% 50Hz

实训装置容量:<6kVA

外形尺寸:158cm×50cm×163cm

三、数控车床综合技能实训智能考核系统的基本配置及功能

控制屏采用铁质双层亚光密纹喷塑结构,铝质面板;

电源部分:采用三相四线380V交流电源供电,漏电保护器控制总电源,控制屏的供电由钥匙开关和启停开关控制,并可进行电网电压、电流监控;

数控系统单元:采用西门子公司的“SINUMERIK 802C base line”数控系统;

驱动模块:X/Z进给轴采用三相步进电机及驱动器;

主轴模块:主轴电机为变频电机,由三菱变频器进行无级调速;

智能考核系统:与计算机通讯,完成数控机床维修智能考核的功能;具有人机操作单元,便于学生进行设排故练习。

四、数控车床综合技能实训智能考核系统数控车床

YL-07A型数控车床采用机电一体化设计,具有刚性好、精度稳定、操作简单等特点,可对钢材、铁、铜等材料进行实际加工,能一次完成复杂零件的圆柱面、圆锥面、圆弧面、内孔及公、英制螺纹等切削。

床身和底座等均为铸件结构设计,提供更高的机床动载刚性,确保机床加工时精度稳定。导轨采用双三角导轨,高频淬火;床鞍采用贴塑工艺,寿命长,精度保持性好。

高精度滚珠丝杠通过柔性联轴器与电机直接联结,消除因安装角度误差而对丝杠的影响。

机床安装内、外防护装置,一方面保证机床在切削加工时防止铁屑、冷动液飞溅,保护机床各运动部件的精度和寿命,防止铁屑飞出伤人等;另一方面又可提高机床外观美,使机床造型美观大方、安全,宜人操作。

具备冷却、润滑系统,确保机床加工精度、延长机床使用寿命。

主要参数:

床身大工件回转直径

250mm

主轴电机功率

0.75kw

拖板上大工件回转直径

135mm

进给大快速移动速度

2500mm/min

大工件长度

350mm

电动刀架

4工位

拖板行程(X/Z)

110/370mm

集中润滑

手拉泵

主轴转速范围

50-3000rpm

机窗外形尺寸

1350*700*1320mm

机窗净重

300Kg

系统

选配 西门子802C

五、数控车床综合技能实训智能考核系统实训项目

数控车床电气系统的设计

数控系统的参数设置与调整

输入输出接口实训

机床参考点的调试

进给驱动单元的调试与应用

变频器的调试、参数设置与应用

电动刀架控制实训

数控系统的通讯

数控车床故障诊断与维修

数控系统的操作与编程

数控车床加工实训

六.数控车床综合技能实训智能考核系统数控配置:

可配系统

西门子

发那科

华中

广数

凯恩帝

华兴

802C

0i mate TD

HNC21

GSK980

KND

WA31XTB
