电力系统继电保护工培训考核平台,继电保护综合实验系统

 4.3 自动装置与继电保护

(18) 自动重合闸装置的应用与检验

(19) 备用电源自动投入的应用与检验

 4.4 电网继电保护

(20) 电网相间短路电流、电压保护

(21) 电网接地短路保护

(22) 电网距离保护

(23) 电网差动保护

 4.5 主设备继电保护

(24) 电力变压器保护

(25) 母线保护

(26) 断路器失灵保护

(27) 电力电容器保护

 4.6 自动装置与继电保护

(28) 自动重合闸

(29) 备用电源自动投入

 4.7 电气二次控制回路

(30) 重复动作自动复归中央音响信号装置

(31) 具有灯光和音响监视的断路器控制回路

(32) 装设跳跃闭锁继电器的断路器控制回路

4.8继电保护系统校验及调试

4.9继电保护设备异常事故处理

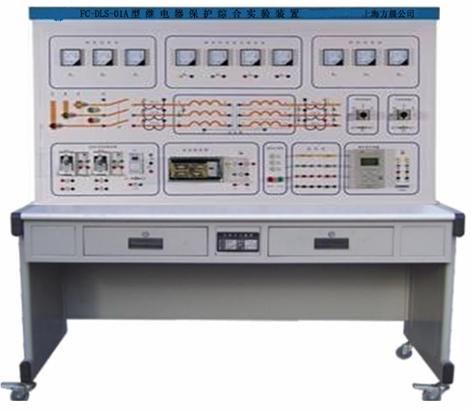

YL-DLS-01A能继电保护综合实验系统

一、能继电保护综合实验系统 主要配置

1.  微机差动保护装置,电磁式差动继电器

2.  三相双绕组变压器,三相调压器,交流接触器,中间继电器,负荷电阻器、

3.  电流继电器,时间继电器。

4.  电流互感器,电流表,标准安全型测试线,台体等。

二、能继电保护综合实验系统主要特点

1.  能继电保护系统装置由三相调压器,双绕组三相变压器,负荷电阻器,变压器微机差动保护装置,和电磁式差动继电器,电流继电器,时间继电器以及控制设备等集合为一体化的完整教学实验系统(装置),可实现变压器,差动保护,微机差动保护,变压器后备过电流保护及变压器零序过电流保护等多种保护实验,同时也能实现变压器的特性实验,如变压器接线方式,变压器绕组区分,变压器极性判别等多种特性实验。

2.  装置采用三相五线制,具有短路,过流,漏电流,外壳接地等多种安全保护措施。

3.  装置具有直观性,可测性,有利于锻炼学生的动手能力,便于学生计算分析。

4.  装置具有操作控制台,能使多名学生操作实验和记录。

5.  装置具有保护动作声音报警和灯光指示,可以帮助学生区分事故类型及事故范围。

6.  装置不仅可观测到变压器二测二次电流,同时也能观测到变压器二测一次电流,便于学生验证电流互感器变化实验。

7.  装置盘引出双线绕阻变压器,12个抽头,学生能在不同接线方式下进行变压器保护实验。

8.  装置具有操作办法简便,安全,耐用等特点。YL-DLS-01A能继电保护综合实验系统

三、能继电保护综合实验系统 主要功能

装置能完成变压器保护的多种教学实验和多种综合性设计实验,也可做一些继电器特性实验,以及一些继电保护实验,有便于学生接线的二测二次电流接线端子,主要功能如下:

1.   学习验证电磁型电流继电器工作原理实验。

2.   学习验证电磁型差动继电器工作原理实验。

3.   学习验证数字型时间继电器工作原理实验。

4.   电流速断保护实验。

5.   电流二段式保护实验。

6.   零序电流保护实验。

7.   学习变压器接线方式组别区分,极性判别实验。

8.   学习变压器保护中TA的接线方式。

9.   差动回路接线正确性检验实验。

10.  微机保护的动作参数整定实验。

11.  电磁式差动继电器保护的动作参数整定实验。

12.   模拟变压器高、低压侧区内短路实验。

13.   模拟变压器高、低压侧区外短路实验。

14.   模拟变压器空载投入,观察励磁性材料涌流对继电保护影响实验。

15.   模拟变压器内部故障,微机差动保护实验。

16.   模拟变压器外部故障变压器后备保护实验。

17.  微机变压器主保护与变压器后备保护配合动作实验。

18.  改变微机变压器差动保护装置制动特性拐点,对差动保护动作影响实验。

19.   改变微机变压器差动保护装置二次谐波制动系数K2对差动保护动作影响实验。
