过程控制设备故障诊断与维修技能实训平台,船舶锚机电气控制技术实训装置

YLGCK-01C 过程控制设备故障诊断与维修技能实训平台

一、过程控制设备故障诊断与维修技能实训平台 产品概述

过程控制设备实训平台的设计结合了目前职业院校《化工测量及仪表》、《过程仪表测量》、《过程检测仪表》以及《仪表测量工操作实训》等课程实训大纲的要求。通过过程控制设备故障诊断与维修技能实训装置的使用和学习,学生能够掌握有关过程仪表的测量及自动化仪表的安装、测量及使用。
YLGCK-01C 过程控制设备故障诊断与维修技能实训平台

二、过程控制设备故障诊断与维修技能实训平台 系统特点

 1. 对象系统为不锈钢框架,所有器件均为不锈钢材料设计

 2. 传感器的二次测量仪表安装在网孔板上,方便学生在现场进行各项操作

 3. 控制部分采用不锈钢网孔板,将现场信号通过接线端子排直接接到测量仪表,增强了学生的动手能力,同时对于现场仪表的接线更加直观明了

 4. 对象系统设计美观,开放性好,为学生实训提供了一个较好的实训对象

三、过程控制设备故障诊断与维修技能实训平台 技术性能

 1. 输入电压:单相三线~220V±10% 50HZ

 2. 工作环境:环境温度范围为-5℃~+40℃ 相对湿度<85%(25℃)海拔<4000m

 3. 整体尺寸:160cm×75cm×154cm

 4. 装置容量:≤3kVA

 四、系统组成被控对象(不锈钢框架):

 1. 动力系统:1套

 2. 水箱:2套

 3. 储水箱:1套

 4. 液位:1路压力变送器进行水箱液位检测

 5. 流量:1路涡轮流量计进行管道流量检测

 6. 压力:1路差压变送器进行阀门前后端压力差检测

 7. 温度:共2路,1路PT100和1路K分度热电偶对各自的介质温度检测

 8. 管路:若干

 9. 阀门:若干控制系统(网孔板):

 1. 网孔板:1套

 2. 漏电保护器:5个

 3. 开关电源:1个

 4. 单相调压模块:1个

 5. K分度热电偶冷端补偿器:1个

 6. 接线端子排:若干

 7. 智能仪表:1个 配件:常用工具及装置配套件

五、实训项目

 1. 实训装置的结构组成和系统认识

 2. 传感器工作原理的认识

(1) 压力变送器的工作原理认识

(2) 涡轮流量计的工作原理认识

(3) 差压变送器的工作原理认识

(4) PT100热电阻的工作原理认识

(5) K分度热电偶的工作原理认识

 3. 传感器安装测量技能实训

 (1) 压力变送器的检测

(2) 涡轮流量计的检测

(3) 差压变送器的检测

(4) PT100铂电阻的检测

(5) K分度热电偶的检测

 六、实训装置流程图

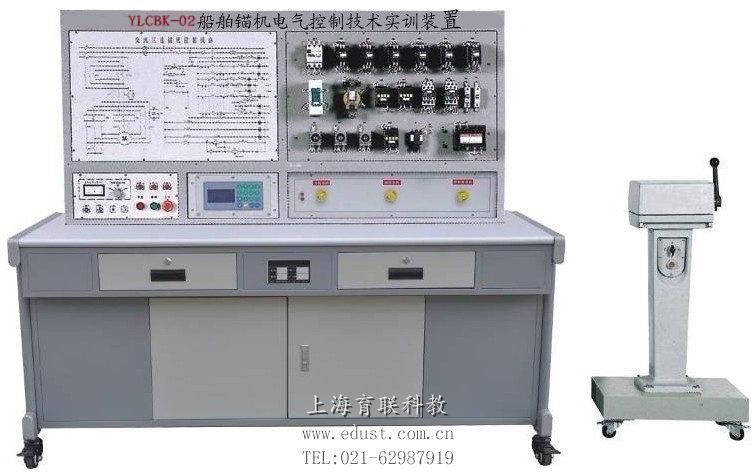

YLCBK-02 船舶锚机电气控制技术实训装置

一、船舶锚机电气控制技术实训装置 产品概述

船舶电力拖动及电气控制实训装置是针对职业院校的“船舶电气自动化”

“船舶机电”等专业开设的《电机拖动基础》、《工厂电气控制》、《船舶电力拖动》和《船舶电气》等课程而研制的。船舶实训装置包括电机电力拖动、电力拖动低压电气控制、船舶甲板机械电力拖动控制等内容。可作为船舶轮机工程专业的实训教学设备,也可作为船舶电气工程技术人员的理想技能培训设备。
YLCBK-02 船舶锚机电气控制技术实训装置

二、船舶电力拖动及电气控制技能实训装置 技术性能

 1.输入电源:三相四线(或三相五线)~380V±10% 50Hz

 2.工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m

 3.装置容量:≤1.5kVA

 4.重 量:300kg

 三、船舶电力拖动及电气控制技能实训装置 实训项目

 1.船舶电力拖动部分

 (1)他励直流电动机的起动和反转

(2)直流他励电动机的制动

(3)直流他励电动机的调速

(4)直流他励电动机的机械特性

(5)三相异步电动机的起动和与调速

(6)三相异步电动机的机械特性

(7)三相异步电动机的反转与制动

 2.船舶电力拖动低压电气控制

 (1)三相鼠笼异步电动机的全压起动控制

(2)三相鼠笼异步电动机的降压起动控制

(3)三相绕线转子异步电动机的起动控制

(4)三相异步电动机制动控制

(5)三相异步电动机调速控制

 3.船舶甲板机械电力拖动控制

 (1)锚机的电力拖动与控制

(2)锚机控制线路

(3)直流电动起货机控制线路

(4)交流电动起货机控制线路

(5)电动液压起货机控制线路
