矿井电气漏电保护实验装置,实验安全保护装置

YLMK-01A 矿井电气漏电保护实验装置

一. 矿井电气漏电保护实验装置功能概述:

矿井电气漏电保护实验装置根据实际的煤矿用的漏电保护装置的电气线路进行设计的,工作原理和功能与实际矿井应用的一样。实验装置中人为设置了多个常见故障点,学员通过本实验装置的培训掌握漏电保护装置的故障检测与维修,使学员了解熟悉故障的检测方法和维修技能。本实验装置适用于矿山电类专业及相关工种的技能培训、煤矿安全岗前培训,以及矿山维修电工的等级考核。本实验装置采用柜式结构,由安装有矿井电气漏电保护的电气线路、试验电路、电容电流补偿电路面板组成,结构新颖、布局合理。

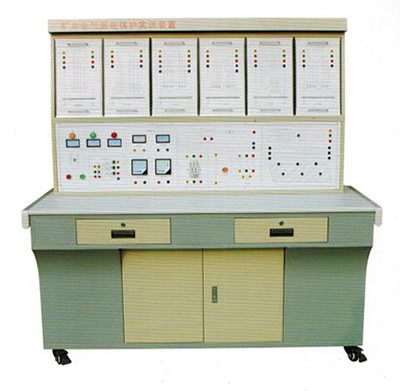

矿井电气漏电保护实验装置

二. 矿井电气漏电保护实验装置技术性能及配置

1.输入电源:三相五线-380V±10%50Hz

2.工作环境:环境温度-5℃~+40℃相对湿度<85%(25℃)海拔<400m

三. 矿井电气漏电保护实验装置实验项目:

熟悉矿井电气漏电保护装置的工作原理

熟悉矿井电气漏电保护装置的常见故障的排除方法

在煤矿供电系统中接地保护、漏电保护和过流保护,通常称为煤矿井下电气网络的三大保护,漏电保护的主要作用是:防止人身触电;不间断地监视井下采区低压电网的绝缘状态,以便及时采取措施,防止其绝缘进一步恶化;减少漏电电流引起瓦斯、煤尘爆炸的危险,防止因漏电电流引爆电;防止短路电流所产生的电弧烧穿隔爆型电气装置的外壳,或使其外壳的温度升高超过危险值,引起瓦斯、煤尘爆炸;预防电缆和电气装置因漏电引起的相间短路故障。

YLMK-02A 矿井电气实验安全保护装置

一、矿井电气实验安全保护装置概述:

在电力实验系统和电气实验装置的接地中,按其作用的不同可分为工作接地、保护接地、保护接零和重复接地等。矿井电气实验安全保护装置是结合矿山供电的电气安全保护内容进行设计,涉及电气安全保护的保护接地和保护接零、过电压及其保护。实验装置为台式结构,实验单元采用模块式结构。可作为矿井电类人员的安全培训和考核等。

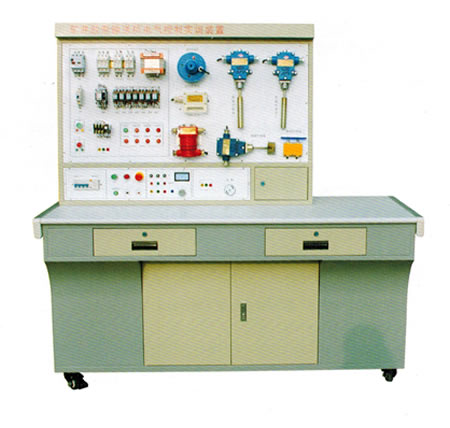

矿井电气实验安全保护装置

二、矿井电气实验安全保护装置特点:

1.所有继电器、接触器、熔断器等采用小型工业电器元件

2.该实验装置可对通风机控制线路设置故障点,可锻炼学生的原理分析、查找及排除故障的能力

3.矿井通风机控制线路中的测试点都引到测试面板上,方便排除故障

三、矿井电气实验安全保护装置技术性能:

1.输入电压:三相四线~380V±10%50Hz

2.工作环境:温度-10℃~+40℃,相对湿度<85%(25℃),海拔<4000m

3.装置容量:<1kVA

4.安全保护措施:电流型漏电保护(漏电动作电路≤30mA)、电压型漏电保护等功能,安全符合相关的国家标准。

四、矿井电气实验安全保护装置实验项目:

掌握工作接地、保护接地、保护接零和重复接地的作用、结构、组成、设置及保护原理

工作接地实验

保护接地实验

保护接零实验

漏电保护实验

重复接地实验

过电压保护实验

短路保护实验

车角量角仪

车角量角仪主要用测量各种车刀主剖、法剖面、纵剖面的ISO制的几何角度。是金属工艺学及切削原理课程教学与实验的必备仪器之一,也是金工实习实践中磨刀必备仪器。

主要参数:

材料:45#钢

测量范围:(1)前角、(2)后角、(3)量倾角、(4)主(副)偏角

规格尺寸:长280x宽250x高240mm

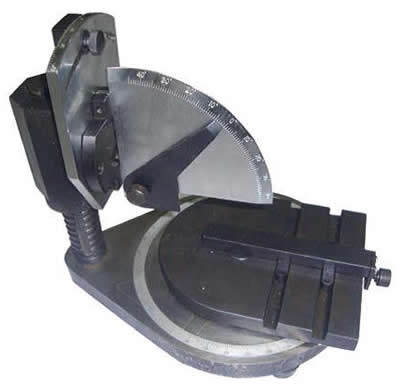

车角量角仪

机构创新组合设计实验台

一、概述

机构创新组合设计实验台是在吸收了国内教仪市场同类装置的优点的基础上精心设计的,它集搭建灵活,组装方便,展示美观于一体。是一款实用性强,供高校机械专业师生进行平面运动机构方案创新设计的平台。

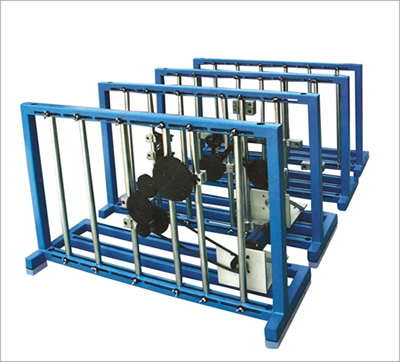

机构创新组合设计实验台

二、主要特点

1.根据机构组成原理和杆组(包括高副杆组)迭加原理设计,能使学生通过实验进一步掌握机构组成理论,熟悉杆组概念和机械传动的基础知识,为创新设计奠定良好的基础;

2.可组成性能各异的平面的、空间的组合机构传动系统,有利于培养学生机构传动系统方案的设计能务;

3.本实验装置各传动系统层次分明,连接可靠,不会产生构件之间的运动干涉或脱离,且能手动也可电动;

4.该实验装置和连接方式具有设计巧妙,使用节范围大,拆装轻松方便,结构紧凑,元件之间的通用性好,拼装方案多等特点。

5.实验台拼装调整灵活方便,各杆尺寸准确;

6.实验台能拼装不少于40余种的机构,拼装的机构能灵活运动,无卡滞干涉现象。

三、主要技术参数

1.实验台机架数:4套;

2.零件主要材质:A3钢、45#钢;

3.直流调速电机:220V、90W;

4.交流电源:单相220VAC±10%,50Hz

四、实验项目

1.导杆齿轮齿条机构;

21.六杆机构;

2.多杆行程放大机构;

22.双摆杆摆角放大机构;

3.实现给定轨迹的机构;

23.转动导杆与凸轮放大行程机构;

4.压包机机构;

24.起重机机构;

5.飞剪机构;

25.铸锭送料机构;

6.单缸汽油机机构;

26.插床插削机构;

7.内燃机机构;

27.插齿机主传动机构;

8.鄂式破碎机;

28.刨床导杆机构;

9.泵;

29.曲柄增力机构;

10.摄影升降机;

30.曲柄滑块机构和齿轮齿条机构的组合;

11.近似匀速输出的往复运动机构;

31.曲柄摇杆机构;

12.可扩大行程机构;

32.四杆机构;

13.曲柄摇杆型插床机构;

33.曲柄滑块机构;

14.缝纫机导线、导针机构;

34.曲柄滑块式送料机构;

15.压力表指示机构;

35.曲柄摇杆与摇杆滑块机构;

16.搅拌机机构;

36.槽轮机构与导杆机构;

17.送纸机机构;

37.凸轮起重机机构;

18.卡片穿孔机的送卡机构;

38.平压磨切机机构;

19.蒸汽机机构;

39.锻压机主拆行机构;

20.自动车床送料机构;

40.双摆杆摆角放大机构;

41.起重机机构等。
