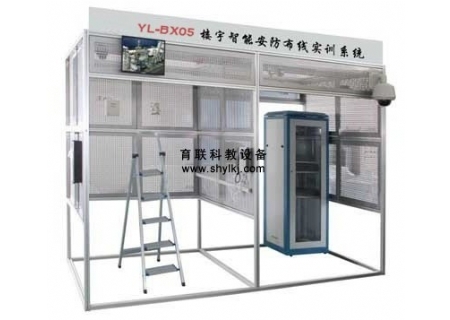

YL-BX05 楼宇智能安防布线实训系统
一、楼宇智能安防布线实训系统 概述
楼宇智能安防布线实训系统是为中等职业学校、职业教育培训机构研制的楼宇智能安防布线实训考核设备，楼宇智能系统根据智能楼宇工程中安防布线系统
的特点，针对对讲门禁及室内安防、防盗报警及周边防范、闭路电视监控、巡更等系统的安装、布线与调试进行设计，强化学生对安防布线系统各模块的安装、电气接线、调试、故障诊断与维护等工程能力，适合楼宇智能化设备安装与运行、物业管理、安保相关专业的教学和培训。
实训系统以建筑模型为平台，系统框架由铝合金型材和网孔板组成，器件安装通过膨胀安装卡，与智能化工程一致，采用模块化结构，由现场区域和管理中心两部分组成，可完成对讲门禁及室内安防、防盗报警及周边防范、闭路电视监控、巡更等系统的实训和考核。
二、楼宇智能安防布线实训系统使用条件
1、输入电源：单相三线 220V±10% 50Hz
2、工作环境：温度-10℃～40℃ 相对湿度≤85%（25℃）海拔＜4000m
3、装置容量：≤1.0kVA
4、外型尺寸：3120mm×1580mm×2300mm
5、安全保护：具有漏电压、漏电流保护，安全指标符合国家标准

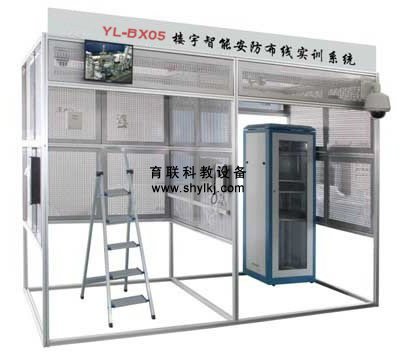

楼宇智能安防布线实训系统, 楼宇智能安防布线实训装置
三、楼宇智能安防布线实训系统装置配备
楼宇智能安防布线实训系统采用模型模块化设计，由建筑、对讲门禁子系统及室内安防系统、防盗报警及周边防范系统、闭路电视监控系统、巡更系统等组成。
四、楼宇智能安防布线实训系统可完成的实训项目
1、对讲门禁及室内安防系统实训
2、防盗报警及周边防范系统实训
3、闭路电视监控系统实训
4、巡更系统实训
5、工作任务
6、对讲门禁及室内安防系统安装、接线和调试
7、通过安装、接线和调试，该系统应实现如下的功能：
8、设置室外主机地址为001栋01单元。
9、设置室内分机地址，分别为101房间、201房间，给每个房间配置一张IC卡。
10、室外主机呼叫室内分机，能够实现可视对讲。
11、室内分机呼叫管理中心机，能够实现对讲。
12、室外主机呼叫管理中心机，能够实现可视对讲。
13、设置IC卡，能够实现刷卡开锁。
14、单元用户密码开锁。
15、室内分机主动开锁。
16、可视对讲软件能够记录、处理开门、报警信息。
17、多功能室内分机实现安防功能。
18、紧急按钮按下，室内分机立即将报警信号上传到管理中心机，声光报警器不发声。
19、居家布防时，红外探测器功能被禁闭，其他探测器工作正常。
20、外出布防时，所有探测器均能正常工作。
21、室内分机检测到探测器动作后，启动声光报警器，同时上报给管理中心机。
22、闭路视频监控系统的实训安装、接线和调试
23、通过安装、接线和调试，该系统应实现如下的功能：
24、设备安装与接线，实现各类常见设备的安装与接线操作。
25、监视器使用，实现监视器的图像调整、视频切换、浏览设置。
26、矩阵视频切换，实现矩阵输出视频的切换，包括不同输出通道的切换、输出视频的切换。
27、矩阵视频队列切换，实现输出的视频并按照一定的时间、顺序进行切换。
28、矩阵控制云台，实现矩阵控制云台转动、调节镜头、预置点设置。
29、硬盘录像机视频切换，实现单画面的切换及四画面的切换。
30、硬盘录像机手动录像，实现手动录像及录像查询。
31、硬盘录像机定时录像，实现定时录像及录像查询。
32、防盗报警及周边防范系统实训安装、接线和调试
33、通过安装、接线和调试，该系统应实现如下的功能：
34、设备安装与接线，实现各类报警探测器与报警主机的安装与连接。
35、大型报警主机的基本操作与编程，实现布防、撤防和联动声光报警器等功能。
36、六防区报警主机的基本操作与编程，实现布防、撤防等功能。
37、系统延时的设置，实现进入延时和退出延时等功能。
38、防盗报警软件的操作，能够通过CMS7000软件对大型报警主机和报警探测器进行添加，并能够采集报警探测器的报警信息。
39、巡更系统实训安装、接线和调试
40、通过安装、接线和调试，该系统应实现如下的功能：
41、巡更点的安装，将六个巡更点安装于房间模型的网孔板的相应位置上。
42、巡更器的使用，能够读取安装在现场的巡更点的信息。
43、巡更软件的使用，能够读取巡更器采集的巡更点信息并对巡更路线进行设置。
44、对巡更记录进行备份。
