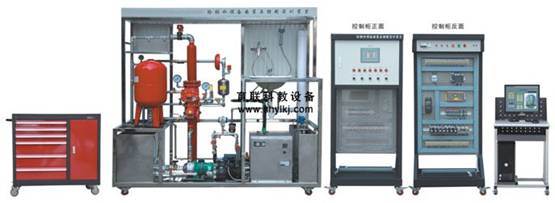

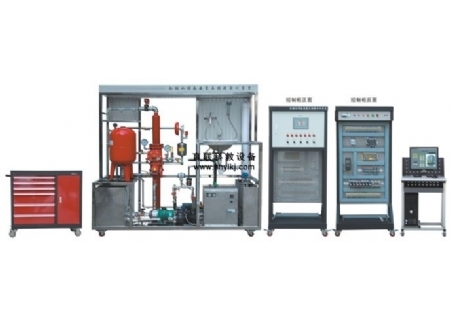

YLPS-P1型给排水设备安装与控制装置
一、给排水设备安装与控制装置 概述
给排水设备安装与控制装置以现场工程中的给排水系统为原型，其中给水系统包含有高位水箱供水、变频恒压供水、气压供水和消防给水四种结果；热水供水采用加热器对冷水进行加热，用机械循环供水方式；排水系统由排水管、排水立管、通气管以及污水池组成；生活水池、高位水箱、污水池均设置液位开关，用于实现启\停泵以及高\低限报警功能，学生通过对该楼宇给排水系统的学习，可了解系统中典型给水系统、排水系统的应用，掌握各个系统的工作原理，进而具备设计给排水系统的能力。
二、给排水设备安装与控制装置产品特点
控制平台采用PLC+变频器的开放式控制结构，提供组态软件和PLC编程环境，可以让学生自行设计控制方案，灵活性强。
控制平台有热过载保护、过流保护、漏电保护、接地保护、工频和变频联锁控制等多重保护功能。
控制系统能模拟真实的给水系统和排水系统，有自动控制和手动控制两种控制方式，当自动控制失效时，系统可转换由手动控制运行。
控制装置全部采用不锈钢和有机玻璃器件，不生锈，不易老化。
三、给排水设备安装与控制装置技术参数
输入电源：三相四线AC380V 50HZ
工作环境：环境温度范围为-10摄氏度~+40摄氏度，相对湿度小于88%（25摄氏度）
装置容量：小于3KVA
安全保护措施：具有接地保护、漏电保护、安全指标符合国家标准
主控器采用西门子S7-200 PLC、变频器采用西门子MM420系列变频器
给排水设备安装与控制装置,给排水控制实训系统
四、给排水设备安装与控制实训内容
实训一：楼宇给排水系统结构认识
实训二：高位水箱供水系统
实训三：变频器恒压供水系统
实训四：气压给水系统
实训五：热水给水系统
实训六：楼宇给排水综合控制
实训七：上位机组态软件操作
实训八：给排水故障模拟
五、给排水设备安装与控制装置主要配件：
不锈钢钢架1台，225cmX79cmX198cm；污水处理单元1个，有机玻璃；湿式报警阀组1套，包含延迟器、压力开关和水力警铃；水流指示器1只，灵敏度：15-37.5L/min；玻璃球洒水喷头2只，68℃温级；信号蝶阀1个，干触点输出；消防水泵1台，三相AC380V，功率：0.55KW，扬程：33m，流量：130L/min；变频磁力驱动泵，2台，三相AC380V，功率：0.37KW，扬程：12m,流量：20L/min；排水泵1台，三相AC220V，功率：95KW，扬程：9m，流量：18L/min；气压罐1个，容积50L；压力变送器1只，量程0-200Kpa；电加热锅炉1台，容量7L，功率2KW；卫浴台面盆1个，50cmX45cmX20cm；万向下水1个，通用件；水龙头1个，混合式：花洒1个，通用件；混合阀1个，通用件；浮球液位传感器1个，高、中、低三档；脉冲水表1只，0.01立方米/脉冲；西门子PLC控制器1个，CPU224Xp14DI/10D0，2AI/1A0; 西门子变频器1台，MM420，三相380V输入，0.75KW，带BOP面板；西门子触摸屏1个，7英寸、彩色、高分辨率；组态软件1套，力控6.0；低压电气1套，小继电器、交流接触器、热过载继电器；空气开关1个，带漏电保护器；保险丝3个，15A；操作gaud6wh，2位；开关电源1个，输出：DC24V；工作状态指示灯，7只，工作电压：DC24V；型材电脑桌1张，60cmX60cmX80cm;豪华工具车1台，钢板设计，设有抽屉及柜子，可移动包含短柄球阀、铜球阀、蝶形球阀、黄铜闸阀、铜止回阀、镀锌变径接头、镀锌90°弯头、镀锌活接头、镀锌直通接头、镀锌三通接尖、PVC-U管、PVC透气帽、PVC异形顺水三通、PVC单承插、PVC双承插存水管、PP-R管、90°弯头、阴螺纹三通、等径三通、阴螺纹弯头、阳螺纹接尖、截止阀、外牙直通接头、内牙直通接尖、内牙三通接头、不锈钢内牙三通、弯头、不锈钢内牙弯头、不锈钢外牙直接、铜转接头、铜接头、角阀、纺织软管、金属线管、金属线管接头、2寸镀锌管、1寸镀锌管、3/4寸镀锌管、1/2寸镀锌管、不锈钢复合管、黑色保温管等；管材与配件1套；配套工具1套，包含管螺纹铰扳、管子台虎钳（带支架）、镀锌管割刀、热熔机、PPR管剪刀、复合管割刀、复合管割刀、钢锯、锯条、PVC胶水、卷尺、扳手、管钳、尖嘴钳、生料带、内六角扳手、记号笔、十字螺丝刀、一字螺丝刀、插线板、绝缘手套、绝缘胶鞋、万用表、剥线钳、斜口钳、焊锡丝、电烙铁、烙铁架。
