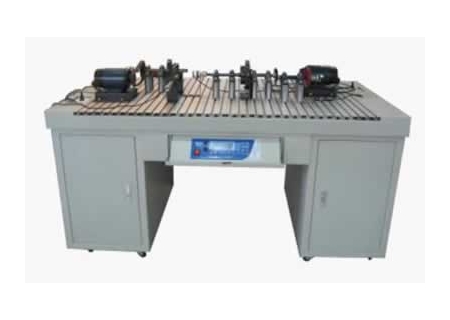

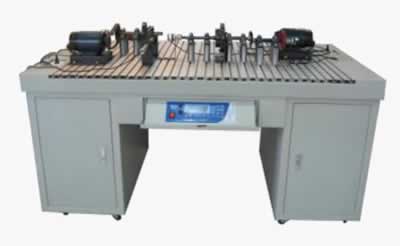

机械系统搭接试验台
（一）机械系统搭接试验台性能特点：
1、机械系统搭接试验台平台采用标准T型工业铝合金型材拼接而成，活动支座间的距离可任意调节，搭接灵活机动，可拼装由带传动、链传动、定轴轮系、周转轮系、平面连杆等机构组装的各种不同类型的复杂机械系统，典型拼装方案多达20种以上。
2、通过自己动手安装，掌握测量工具在实践工作中的作用，提高对工况量具的认识
3、传动方案搭接实验可采用黑箱命题方式，诸多参数如传动比、齿数和中心距根据实际情况确定，极大地发挥学生的主动性和创新精神。
4、所有齿轮采用光杆支承，紧定螺钉固定，调节方便快捷，因此，搭接速度快。
5、所有杆构件长度及滑块偏心距均可进行无级调节，分析该参数改变，对机构运动特性的影响。
6、检测系统集数据采集与电机调节控制于一体。检测系统采用先进的单片机系统，以串口通讯，测试数据精度高、速度快、稳定。
7、试验台配套功能强大的专用软件，包括试验台介绍、机构虚拟设计、机构的虚拟运动、机构运动检测、机构运动仿真、实验结果分析等内容，具有综合性、开放性的特点。
8、直流电机的速度可进行无级调节，以满足实验机构的不同运动要求
9、该试验台是一种全开式试验台，四周都可安装、调试，可同时供多名学生实验，也可自行设计元件，组装创新作品。
（二）机械系统搭接试验台主要技术参数：
电机（2台）：90ZYT54PX6电压：220V150W；转速：0－250rpm110ZYT52电压：220V185W；转速：0－1500rpm
直线位移传感器（1个）：量程200mm
光栅角位移传感器（2个）：脉冲数1000p
量具：
数显游标卡尺：0－150mm
外径千分尺：0－25mm
百分表：0－10mm
万能角尺：0－320度
塞尺：0.02－1.0（17种）
高度尺：0－300mm
数字转速表：2.5～99,999转/分(RPM)光电转速方式0.5～19,999RPM(转/分)接触转速方式0.05～1,999.9m/min(米/分)接触线速方式
试验台外形尺寸：1800x850x750
（三）机械系统搭接试验台实验内容:
1、机械零件测量技术
2、机械系统装配练习
3、机械传动方案设计
4、机械系统性能测试与分析
5、典型装配方案：
(1)V型带传动；(2)链传动；(3)万向节传动；(4)齿轮传动；(5)多轴齿轮传动；(6)多轴齿轮传动；(7)行星轮系；(8)复合轮系；(9)复合轮系；(10)复合轮系；(11)曲柄摇杆机构；(12)曲柄滑块机构；(13)齿轮—曲柄滑块机构；(14)齿轮—曲柄摇杆机构；(15)槽轮机构；(16)皮带－齿轮传动组合；(17)复杂机械系统；(18)复杂机械系统；(19)复杂机械系统；(20)复杂机械系统。
