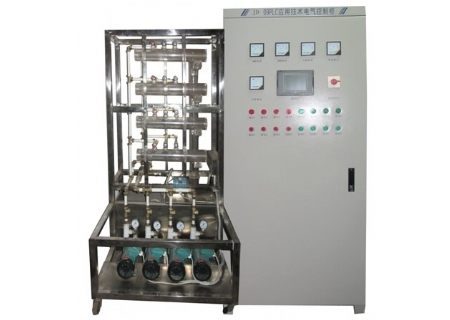

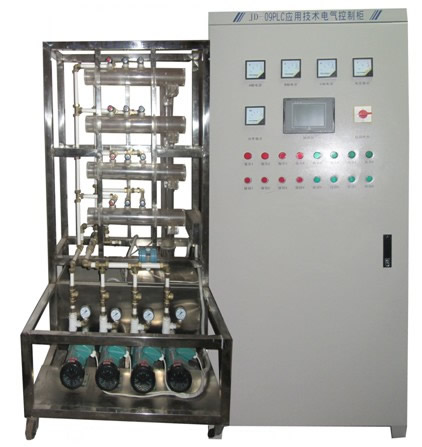

YL-09PLC 恒压供水系统及控制柜

YL-09PLC 恒压供水系统及控制柜

 YL-09PLC 恒压供水系统及控制柜

一、恒压供水系统及控制柜 系统概述

YL-09PLC型恒压供水系统实训装置适合普通大学、高等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修、机械和机电一体化等专业的必修课程模块《自动控制技术》和非机电类专业的选修课程《工业自动化》模块的教学和实训。

YL-09PLC型恒压供水系统实训装置也适合中等职业学校、技工学校机电类专业自动控制技术教学内容的实习,还适合职业培训学校的安装、维修电工中级班,安装、维修电工高级班,安装、维修电工技师班,安装、维修电工高级技师班的培训和实操。YL-09PLC 恒压供水系统及控制柜

二、恒压供水系统及控制柜 系统配置

1、电气控制柜:贴塑钢板材料、尺寸:1800×800×600mm,灰白色,带万向滚轮及刹车装置,双层结构;1台;

2、PLC:主机48点(FX2N-48MR)、继电器输出,配置与计算机通讯线及编程线;内附8K步RAM、功能指令298条,有模拟量模块,通讯功能强;配置8位模拟量输入输出模块(两路输入,一路输出)、PID调节模块;晶体管输出的16点扩展模块;各1台;

3、变频器:FR-E540  2.2KW、三相400V电源,可选择柔性-PWM控制/高载波频率PWM控制,V/F控制,自动转矩提升控制等;1台;

4、触摸屏:MT506  5.7英寸彩屏,可与PLC、计算机通讯;1台;

5、常用低压电气:D20单、三相空开;各1个;

6、DZ47LE漏电保护器C16;1个;

7、RLI-15A熔断器,RT16-32;各3个;

8、CJ20-20交流接触器;6个;

9、JQX中间继电器;3个;

10、JS7-2A时间继电器;2个;

11、JR36-20热继电器;4个;

12、200W可调电阻器;2个;;

13、BK-100控制变压器;1个

14、220VLED指示灯(红、绿);红4个、绿4个;

15、1平方、0.5平方BVR导线;各200米;

16、按钮;红4个、绿4个;

17、接线端排;10块;

18、导线标号套管(配0.5、1平方导线);各1卷(200米);

19、走线槽(中、小号),40米;0.5~1mmBVR导线2卷;

20、器件安装网孔板:尺寸:1400×700mm;1块;

23、控制柜门:门上安装一块电压表(配转换开关测量三相电压)、三块电流表0~20A、功率表一块(0~5KW);八个指示灯(四红四绿);八个按钮(四红四绿);

24、工程实训配套专用软件。

三、实训项目

实训一 控制屏结构认识与调试实训

实训二 单泵控制变频恒压供水实训

实训三 双泵切换变频恒压供水实训

实训四 生活水系统静态压力控制实训

实训五 生活水系统动态压力控制实训

实训六 生活水系统的分时控制实训

实训七 夜间休眠模式下的供水实训

实训八 消防状态控制实训

实训九 综合控制系统实训

四、控制对象技术参数(该技术参数是其中一台的资料)

四个驱动循环泵,功率0.5KW;上下双层不锈钢水箱,水管为有机玻璃透明材料;流量传感器,压力表等恒压供水装置。

    用MCGS监控恒压供水系统,要求形象生动,有相关数据显示。
