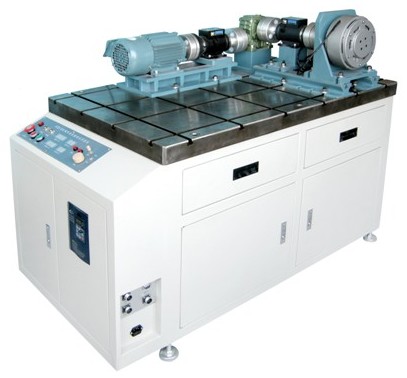

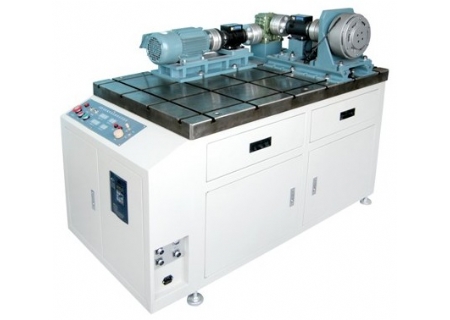

YL-机械传动性能综合试验台

YL-机械传动性能综合试验台

YL-机械传动性能综合试验台

该实验台集变频调速控制技术、磁粉制动控制技术、检测控制技术及应用计算机技术于一体,运用计算机强大的数据处理功能,做到同步采集、全程跟踪,确保采样数据的正确、真实,并能适时显示或绘制各项参数及所需曲线,真正达到人机一体的设计要求,是各大专院校的理想科研实验设备

一、主要技术参数:

(1)交流变频电机功率:550W

(2)磁粉制动器加载范围:0-50N·m

(3)变频控制器调速范围:0-1500r/min调速精度0.1%

(4)转矩转速传感器

     额定转矩10 N·m  转速范围:0-6000r/min

额定转矩50 N·m  转速范围:0-5000r/min

(5)外形尺寸:1340×730×1150mm;

(6)重量:600kg 。

  二、基本 配 置:

1、安装支承平板及控制柜一套;

2、变频电机及变频调速器一套;

3、磁粉制动器一个;

4、制动调节器一个;

5、JN338A转矩转速传感器:额定转矩10 N•m ,转速范围0-6000 r/min JN338A转矩转速传感器:额定转矩50N·m, 转速范围0 – 6000r/min; 各一个

6、传动零部件库:包括带传动、链传动、联轴器、减速器、支承部件;

(1)圆柱齿轮减速器:减速比1:10;

摆线针轮减速器:减速比1:11;

涡 轮减 速 器:减速比1:10;

(2)同步带传动:带轮齿数Z;聚胺脂同步带节距L=5,带长1050mm;

三角带传动:带轮直径D;三角带O-1120 mm;

平皮带传动:带轮直径D1=86 mm ,D2=112 mm,D3=132 mm 平皮带  12×2×1100(1140) (3)链传动:链轮Z1=17,Z2=25,滚子链t=12.7 (88节)

(4)联轴器传动:弹性柱销联轴器;

(5)中间过渡传动类:轴承座2个;圆柱支撑2个

(6)调整底板类:电机底座1个;摆线针轮减速器底座1个;输入传感器底座1个;磁粉制动器底座1个;蜗轮蜗杆减速器底座1个;输出传感器底座1个;

(7)支座类:轴承座长支撑1个;轴承座短支撑2个;

(8)搭接组合联接用标准件若干。YL-机械传动性能综合试验台

7、配套工具一套,

8使用说明书和实验指导书各一本,

9、效率检测分析软件一套;

  三、实验内容:

1、机械传动方案设计;

2、机械传动系统拼装;提供30种以上传动方案:

A、典型单一传动 1)圆柱齿轮传动

2)摆线针轮传动

3)蜗轮蜗杆传动

4)平带传动 5)齿带传动 6)链传动 B.多级组合传动 1) 平带—圆柱齿轮传动

2) 齿带—圆柱齿轮传动

3) 链-圆柱齿轮传动

4) 带-链传动

5) 摆线针轮传动-圆柱齿轮传动

6) 圆柱齿轮-链传动

7) 圆柱齿轮-平带传动

8) 圆柱齿轮-齿带传动

9) 摆线针轮-平带传动

10)摆线针轮-齿带传动

11)摆线针轮-链传动

12)圆柱齿轮-链传动

13)圆柱齿轮-平带传动

14) 圆柱齿轮-齿带传动 学生还可根据自己的拼装方案进行组装

3、机械传动系统传动参数:转速、转矩、功率、效率的检测及分析。

  四、性能特点:

1、精确检测传动系统的传动参数;

2、设计拼装30种以上传动系统;

3、集变频调速技术、磁粉制动技术、检测技术及应用计算机技术于一体。

    软件内容及特点:

该软件以C++为开发软件,可描述传动系统输入、输出的转速、转矩及功率变化随负载变化的曲线,并可适时监测上述参数的数据窗口;

  造型及表面处理:

1、大气美观、实物感强、加工精细;

2、金属传动件均发兰处理、其他表面防锈处理加喷漆;

表面平整、光滑、清洁无滑痕和脱落斑点。
