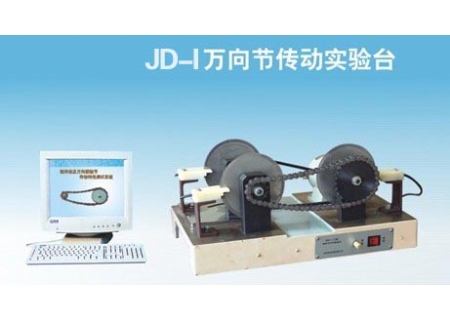

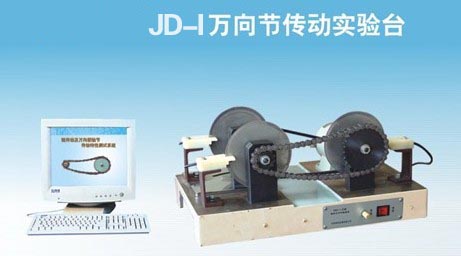

链条、万向节传动试验台

链条、万向节传动试验台

链条、万向节传动试验台

实验目的:

(1)分析链传动的多边形效应与等速链传动的条件,熟悉旋转机械机构速度的测试方法;

(2)理解链传动过程速度波动的原因;

(3)分析单个万向节的运动特性,理解万向节传动过程速度波动的原因;

(4)分析实现万向节等速传动的条件。



可完成实验:

(1)主动链轮和被动链轮的转速曲线N-θ,最大转速Nmax、最小转速Nmin、回转不均率ε;

(2)万向联轴节正置状态下测得的转速变化曲线N-θ,及Nmax、Nmin、ε值;

(3)万向联轴节在偏置(0-300可调)情况下测得的转速变化曲线;N-θ,及Nmax、Nmin、ε值。



主要技术参数:

(1)万向节传动角调节范围:0~300

(2)链轮齿数:Z1=12  Z2=26

(3)节    距:t1=12.7  t2=25.4(双节距)

(4)直流电机转速:n=0~2000r/min

(5)电机额定功率:P=100W

(6)电    源:220V交流/50HZ

(7)外形尺寸:530×340×250(mm)

(8)重    量:30kg
