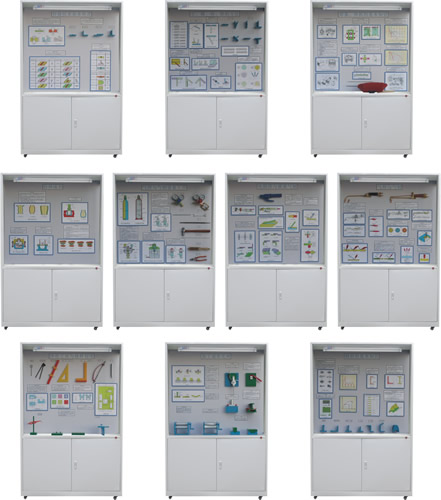

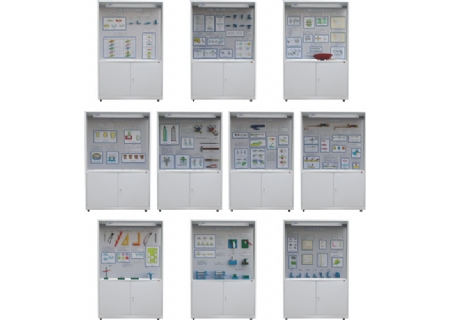

YL-10型《焊、铆工工艺学》示教陈列柜

YL-10型《焊、铆工工艺学》示教陈列柜

YL-10型《焊、铆工工艺学》示教陈列柜

为了满足教学需求,不断提高技工学校的培训质量,强调了基本理论和基本技能的训练。焊、铆工在机械制造工业中,使两个或两个以上零件联接在一起的方法有螺钉联接、铆钉联接和焊接。焊接就是利用两个物体原子间产生的结合作用来实现联接,联接后不能再拆卸,成为永久性联接。本套机械陈列柜共分10个柜。本套陈列柜有第一代和第二代两种形式。

《焊、铆工工艺学》示教陈列柜

一、《焊、铆工工艺学》示教陈列柜,每个柜详细内容如下

二、主要技术参数:

1、第一代陈列柜结构:上柜采用铝合金制作,下柜柜式结构。

2、第二代陈列柜结构:上下柜整体框架全部采用彩色铝塑钢制作,外形美观,坚固耐用。

3、陈列柜尺寸:1250×430×1780mm

序号和名称

陈 列 柜 内 容

第一柜

焊缝技术基本形式

对接接头、搭接接头、角接接头、T形接头、I形坡口、Y型坡口、双Y形坡口、带钝边U形坡口、带钝边双U形坡口、基本符号(十几种)、辅助符号(三种)、补充符号(三种)

第二柜

立、横、仰、焊的方法

常用的几种运条方法:(直线形 往复直线形 锯齿形 月牙形 正三角形 斜三角形 圆圈形 斜圆圈形)、焊缝收尾法、焊接位置(四种)、焊缝倾角、焊缝转角、不同焊接位置的倾角和转角(四种)、对接平焊时焊条角度、立焊时焊条角度、横焊时的焊条角度、横角焊时的焊条角度、仰焊时的焊条角度

第三柜

焊条、焊机的基本知识

焊条组成示意图、焊条实物、AX-320型弧焊发电机构造图、AX-320型弧焊发电机外形图、AX-320型弧焊发电机原理图、AX-320型弧焊发电机的外特性曲线、BX-300型弧焊变压器外形图、BX-300型弧焊变压器结构简图、BX-300型弧焊变压器的外特性曲线、GS系列晶闸管弧焊整流器示意图、GS系列晶闸管弧焊整流器结构图、MZ1-1000型埋弧自动焊小车图

第四柜

气焊与气割

低压割炬的构造、低压割炬的工作原理、低压焊炬的构造、低压焊炬的工作原理、氧炔焰的种类、焊炬与焊丝的位置、右向焊法和左向焊法、割嘴的倾斜角、割嘴与割件两侧夹角示意图、气割过程示意图

第五柜

气焊与气割设备工具

氧气瓶与乙炔瓶构造、单级反作用式减压器的构造、排水式乙炔发生器工作原理、中压水封式回火保险器、中压闭合式水封回火保险器、钢丝刷、手锤、锉刀、钢丝钳、铁丝、扳手、钢质通针

第六柜

电阻焊与碳弧气刨

碳弧气刨示意图、碳棒倾角、圆周送风式气刨枪结构图、碳弧气刨的夹碳缺陷、碳棒的铜皮剥落情况、电阻焊的分类、电流通过焊件接触点的情况、 点焊接头形式、缝焊接头形式

第七柜

钢材的基本知识

轧制钢材示意图、花纹钢板、钢管、槽钢的断面图、钢的热处理、W18Cr4V钢热处理工艺曲线、角钢、工字钢、异型钢材、组合构件计算、几种主要钢材的名称、形状和尺寸表示方法

第八柜

冷作工具与放样划法

划针、普通划规、长杆划规、900角尺(扁平的、带肋的)、样冲、划线盘、曲线尺、划线规、平台、放样基准的选择、样板上的孔的标注方法、墙板的放样程序、油箱盖板

第九柜

加工成形实例

卷板机的工作原理、双曲率钢板的卷弯、角钢的手工弯曲、槽钢弯曲模、手工弯管装置、弯曲过程、瓦片压制、单角和双角压模、局部加热引起的角变形

第十柜

特种成形

爆炸成形示意图、爆炸成形零件、橡皮成形过程、液压-橡皮模成形装置 、液压-橡皮模胀形
