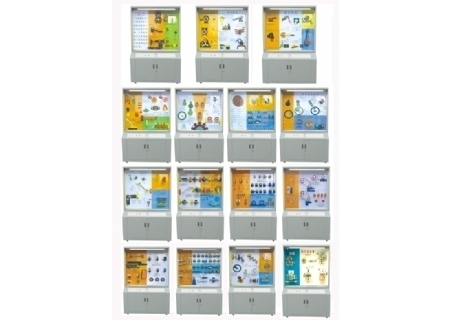

SYL-715型机械基础示教陈列柜

SYL-715型机械基础示教陈列柜

SYL-715型机械基础示教陈列柜

     机械基础示教陈列柜是根据大中专院校、职业学校的教学大纲设计的多功能机械基础电化教学设备,机械基础示教陈列柜共分15个柜。机械基础示教陈列柜柜体采用冷轧钢板制作,模型采用进口有机板和工程塑料制作;板面附面有PVC作必要的图表和文字说明,配备照明日光灯,微电脑语音控制系统。演示逼真,运行自如可靠,制作工艺美观。本产品的特点:使作方便,占地面积小,结构新颖实用,是一套现代化的机械课程陈列室设备。

机械基础示教陈列柜尺寸:1200×430×1800m

序号与名称

陈  列  柜  内  容

第一柜

机器与机构

前言、内燃机、蒸汽机、缝纫机、牛头刨床、球面高副、螺旋副、移动副、曲面副、球面副、圆柱副、转动副

第二柜

平面连杆机构

铰链四杆机构:曲柄摇杆机构2件、双曲柄机构、双摇杆机构2件。

单移动副机构:曲柄滑块机构、曲柄摇块机构、转动导杆机构、移动导杆机构

双移动副机构:曲柄移动导机构、双滑块机构、双转块机构

第三柜

凸轮机构

盘形凸轮3件:滚子、尖端、平面、移动凸轮轮、槽凸轮机构、交叉槽凸轮机构、等径凸轮机构、等宽凸轮机构、主回凸轮机构、球面凸轮机构、圆锥凸轮机构、圆柱凸轮机构。

第四柜

齿轮机构

平行轴传动:外啮合直齿圆柱齿轮机构、内啮合直齿轮机构、直齿轮齿条机构、斜齿圆柱齿轮机构、人字圆柱齿轮机构。

相交轮传动:直齿圆锥齿轮机构、双曲线圆锥齿轮机构、斜齿圆锥齿轮机构

相错轴传动:螺旋齿轮机构、螺旋齿轮齿条机构、圆柱蜗杆蜗轮机构、弧面蜗杆蜗轮机构。

第五柜

轮系

周转轮系、差动轮系、行星轮系、定轴轮系合并一件、获得大传动比,实现特定的运动、运动的合成、旋转线、用于传递、运动的分解、谐波运动减速器,摆线针轮行星减速器、汽车差速器两种动作。

第六柜

蜗轮蜗杆机构

齿轮的结构:齿轮轴2件、实心式齿轮2件、腹板式齿轮2件、轮幅式齿轮。

蜗杆的类型:阿基米德圆柱蜗杆、法向直廓蜗杆、直线型环面蜗杆。

蜗杆的结构:整体式蜗轮、轮箍式蜗轮、螺栓联接式蜗轮、镶铸式蜗轮、蜗杆传动、齿轮传动。

第七柜

间歇运动机构

齿式棘轮机构2件、摩擦式棘轮机构、外啮合槽轮机构,内槽轮机构,球面槽轮机构、渐开线不完全齿轮机构、摆线针轮不完全轮机构(2件)、凸轮式间歇机构2件、停歇连杆机构、停歇导杆机构

第八柜

组合机构

串联组合:行程扩大机构、换向传动机构

并联组合:齿轮连杆曲线、实验给定轨迹的机构2件、实验变速运动的机构、同轴槽轮机构,误差校正机构、电动马游艺机装置。

第九柜

典型减速器

谐波齿轮减速器、一级圆锥齿轮减速器、行星齿轮减速器、摆线针轮减速器、少齿差渐开线行星齿轮减速器

第十柜

螺纹联接

摩擦防松:对顶螺母、锁紧热圈收口防松螺母、开缝收口,带尼龙圈防松螺母、弹簧垫圈。

机械防松:止动垫圈、止动垫圈子与圆螺母、开口销与六角开槽螺母、串联钢丝。

横向截荷的减载装置:斜垫圈、凸台、沉头坑、减载套筒、减载键、减截销。

提高联接强度的措施:加弹性无件、内斜螺母、空心螺栓、腰状杆螺栓,大圆角螺栓、沉割螺母、螺纹联接的装拆。

第十一柜

键、花键和销联接

键联接:普通平键、半圆键、楔键、导向平键、切向键、马鞍滑键。

花键联接:矩形花键3件,渐开线花键2件。三角形花键。

销联接:圆柱销3件、圆锥销4件、导形销3件、安全销3件、定位、联接、安全。

第十二柜

带、链传动

V型带传动:滑道式定期张紧装置、张紧轮张紧装置。

平带传动:张紧轮装置、同步带传动传动链:带搭子整体式链轮、整体板式、孔片式

第十三柜

滑动轴承、滚动轴承

轴瓦与衬的材料:轴瓦合金、青铜、黄铜、灰铸铁、微型轴承、橡胶、尼龙、四氟、酚荃树脂。

滑动轴的结构:整体有衬正滑动轴承、对开式正滑动轴承、对开式斜滑动轴承、自动调心滑动轴承

类型与代号:深沟球轴承、调心球轴承、调心滚子轴承、圆柱滚子轴承、滚针轴承、螺旋滚子轴承、角接触轴承、圆锥滚子轴承、推力球轴承、推力滚子轴承。

第十四柜

联轴器、离合器

弹性套柱销联轴器、凸缘联轴器、套筒联轴器、齿轮联轴器、滑块联轴器、牙嵌禽合器矩形牙、单圆盘摩擦离合器、牙嵌式安全禽合器、超越离合器。

第十五柜

轴的结构和类型

转轴、心轴、传动轴、齿轮轴、化键轴、蜗杆轴、曲轴、凸轮轴、软轴、轴的,结构设计,键联接、花键联接、成形联接、销联接、过盈联接、轴肩—弹性挡圈、轴肩—圆螺母、轴肩—双圆螺母、轴肩—套筒、轴肩—弹性挡圈2个、圆锥形轴头—轴端挡圈、轴端挡板、双锁紧挡圈、开槽夹紧联接、轮毂部分夹紧联接、弹性套联接、弹性环联接、弹性盘联接。
