YLDLX-03变配电室值班电工培训考核系统

YLDLX-03变配电室值班电工培训考核系统

YLDLX-03变配电室值班电工培训考核系统

一、变配电室值班电工培训考核系统 系统概述:

该系统能完成的实训项目涉及变配电室的高低压电器与成套设备、监盘与抄表、电力继电器及继电保护、倒闸操作、典型低压电气线路等内容,可以作为高校、职业学校、技工学校的供配电专业及相关专业学生实训设备和变配电室值班电工培训考核平台。

二、变配电室值班电工培训考核系统 技术参数

1、输入电压:三相四线制380V±10%  50Hz

2、工作环境:环境温度范围为-5~+40℃; 相对湿度<85%(25℃);海拔<4000m

3、装置容量:<6kVA

三、主要组成部分

变配电室值班电工培训考核系统要求由10kV高压开关柜一套  35kV变电站模拟控制盘一套  继电保护实训柜一套  低压电器实训柜一套等四部分组成。

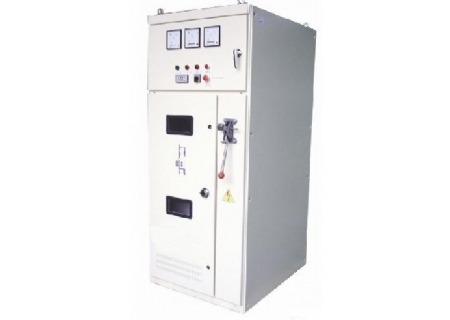

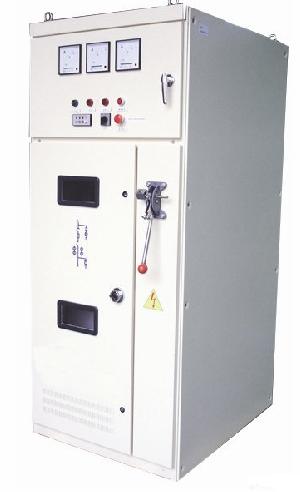

1、10kV高压开关柜采用符合IEC标准的国内变配电室常用的XGN2-12箱式固定交流金属封闭型开关柜,电路图如下示。适用于额定电压等级3.6~12kV、50Hz、额定电流630A~3150A,三相交流单母线、双母线、单母线带旁路母线,接受和分配电能之用。通过真实开关柜,可以使学员直观的了解到平时难以接触到的电力系统主要高压元件,包括高压隔离开关、高压真空断路器、绝缘子、电压互感器、电流互感器等元件的外形、结构,安装方式,通过直接操作,反复训练,掌握其使用方法和工作特性,使整个培训系统的现场感更强,培养学员的实际操作能力的效果也更好。

2、35kV变电站模拟控制盘的一次系统采用两路35kV进线,35kV母线为双母线,具有母联断路器,两台35kV/10kV主变,10kV母线为单母分段,4路10kV出线带不同功率因数负载,10kV母线具有两路无功补偿,各带四组电容。在此一次系统上,各位置隔离开关和断路器都装有模拟操作手柄和位置指示器,可以完成典型35kV 变电站各类工况下的倒闸操作;并且在两路35kV电源进线和变压器进线装有多功能三相智能电量监测仪,两台主变装有智能温湿度控制器,整个变电站的所有电量参数和变压器的主要非电量参数都能够在控制盘上实时监测。控制盘具有RS-485通信接口,可以实现整个变电站电量和非电量数据上传; 35kV母线上独立引出一条35kV馈线,在该馈线上可以设置线路相间短路和单相接地短路、变压器的相间短路,并且短路点的位置可调,该馈线的电流、电压互感器二次出线和断路器跳、合闸回路引入继电保护实训柜,与继电保护实训柜配合完成供配电系统的继电保护实训项目。

3、继电保护实训柜将变配电室继电保护柜的形式与培训考核设备的实际需要结合,在继电器的布局、安装以及继电器类型选择上和现场继电保护柜相同,然后根据实验和实训的需要提供各类仪表和电源、引出继电器端子,分别用于实验、实训接线,在继电保护实训柜上可以清楚的了解各类继电器的结构、如电流、电压、时间、中间、信号继电器等,可以方便的实现对这些继电器的特性测试和调校训练,还可以实现对供配电系统线路和变压器典型保护电路的接线和调试。YLDLX-03变配电室值班电工培训考核系统

4、低压电器实训柜包含两个部分,实训柜的正面为典型的低压进线开关柜电路,主结线如下图示:

通过这部分电路,学员可以直观了解到供配电系统中主要低压开关元件、互感器、测量和计量仪表等的结构,安装方式,通过动手操作掌握低压刀开关、低压万能式断路器、塑壳断路器的操作方法。

实训柜的背面为典型电机控制线路实训模块和典型照明线路实训模块,学员可以通过动作接线、调试掌握典型低压电气线路的控制元件件如接触器、中间继电器、按钮、开关以及常见的低压负载如三相异步电机、日光灯等。

四、变配电室值班电工培训考核系统 实训项目要求

(一)高、低压开关与成套设备的认知与操作

1.  10kV高压隔离开关的认知与操作

2.  10kV高压真空断路器的认知与操作

3.  10kV高压开关柜的认知与操作

4.   低压刀开关的认知与操作

5.   低压万能断路器的认知与操作

6.   低压塑壳断路器的认知与操作

7.   0.4kV低压开关柜的认知与操作

(二)高、低压电流、低压互感器的认知与接线

8.   高、低压电流互感器的认知与接线

9.   高、低压电压互感器的认知与接线

(三)电力继电器结构认识与特性测试

10. 电流继电器的特性

11. 电压继电器的特性

12. 中间继电器的特性

13. 时间继电器的特性

14. 闪光继电器的特性

15. 反时限继电器的特性

(四)供配电系统继电保护

16.    供电线路带时限的过电流保护电路的接线与调试

17.    供电线路低电压启动过电流保护电路的接线与调试

18.    供电线路电流速断保护电路的接线与调试

19.    供电线路电流反时限过电流保护电路的接线与调试

20.    配电变压器过电流保护电路的接线与调试

21.    配电变压器的电流速断保护电路的接线与调试

22.    配电变压器的过负荷保护电路的接线与调试

23.    变压器的模拟超温保护

(五)供配电系统的二次回路与自动装置

24.    断路器的控制和信号回路实验

25.    6~35KV系统的绝缘监视装置电路实验

26.    供配电系统一次重合闸实验

27.    线路过电流保护与自动重合闸综合实验

28.    功率因数补偿实验

(六)35kV变电站监盘与抄表

29.    三相多功能智能仪表的使用和参数设置

30.    智能温湿度控制器的使用和参数设置

31.    系统运行状态监视

32.    35kV双路进线电量监测

33.    35kV变电站主变电量监测

(七)35kV变电站倒闸操作

34.    系统运行方式切换倒闸操作

35.    线路停电倒闸操作

36.    线路送电倒闸操作

37.    两路进线供电转一路供电倒闸操作

38.    一路进线供电转两路供电倒闸操作

39.    双母运行状态切换的倒闸操作

40.    分段单母运行状态切换的倒闸操作

41.    母线从运行状态转检修倒闸操作

42.    母线从检修状态转运行倒闸操作

43.    变压器从运行状态转检修倒闸操作

44.    变压器从检修状转运行倒闸操作

45.    变压器从运行状态转冷备用倒闸操作

46.    变压器从运行状态转热备用倒闸操作

47.    变压器从冷备用状态转运行倒闸操作

48.    变压器从热备用状态转运行倒闸操作

49.    出线开关从运行状态转检修倒闸操作

50.    出线从检修状态转冷备用倒闸操作

51.    出线从冷备用转热备用倒闸操作

52.    出线从热备用转运行倒闸操作

53.    出线从检修转运行倒闸操作

(八)典型低压电气线路的接线与调试

54.    低压照明电路

55.    低压电动机起停控制线路

56.    低压电动机降压启动控制线路
