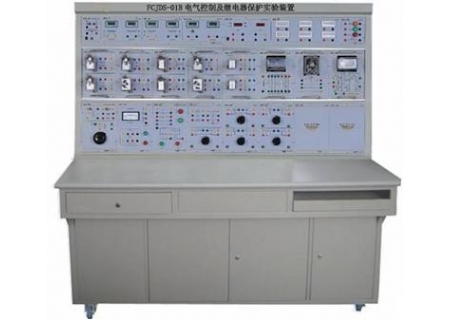

YL-01B电气控制及继电器保护实训装置

YL-01B电气控制及继电器保护实训装置

YL-01B电气控制及继电器保护实训装置

主要用途为电气工程及其自动化专业课程实验、课程设计、毕业设计、生产实习及某些研究课题提供实验条件。能完成下述实验:

1.继电器特性实验

电磁型电流继电器实验;

电磁型电压继电器实验;

信号继电器实验;

中间继电器实验;

负序电压继电器实验;

时间继电器特性实验;

整流型方向阻抗继电器特性实验;

整流型功率方向继电器特性实验;

差动继电器特性实验;

重合闸继电器实验。

2.继电保护实验及综合实验;

6~10KV线路过电流保护实验;

低电压起动过电流保护及过负荷保护实验;

复合电压起动过电流保护实验;

电压闭锁电流速断保护实验;

单侧电源辐射式输电线路三段式电流保护实验。 YL-01B电气控制及继电器保护实训装置

3.电气二次控制回路实验

重复动作手动复归中央音响信号装置实验;

重复动作自动复归中央音响信号装置实验;

具有灯光监视的断路器控制回路实验;

具有灯光和音响监视的断路器控制回路实验;

闪光继电器构成的闪光装置实验;

装设跳跃闭锁继电器的断路器控制回路实验。

4.自动装置实验

自动重合闸前加速保护实验;

自动重合闸后加速保护实验。

5.微机线路保护实验、综合实验

具有常规线路保护和微机保护两种功能;

模拟系统最大、最小、正常运行方式实验;

模拟系统短路运行方式实验;

模拟系统短路保护动作情况实验;

保护装置的动作电流动作电压检验及整定继电器动作电流电压实验;

保护装置的动作时间检验及整定继电器动作时间实验;

电磁式电流保护配合动作实验;

低电压闭锁电流保护装置的动作实验;

电流速断保护灵敏度检查实验;

三段式电流保护实验;

低电压闭锁速断保护灵敏度检查实验;

微机线路保护的多项实验;

最大、正常、最小运行方式对保护灵敏度影响实验;

常规电磁式保护与微机保护动作比较实验;

过流保护与三相自动重合闸装置综合实验;

低电压启动过电流保护与自动重合闸装置(后加速)综合实验;

复合电压启动过电流保护与自动重合闸装置(后加速)综合实验;

电压闭锁电流速断保护与自动重合闸装置(后加速)综合实验;

三段式电流保护与自动重合闸装置(后加速)综合实验;

过电流保护与自动重合闸装置(前加速)综合实验;

低电压启动过电流保护与自动重合闸装置(前加速)综合实验;

复合电压启动过电流保护与自动重合闸装置(前加速)综合实验;

三段式电流保护与自动重合闸装置(前加速)综合实验与考核。

6.微机/常规变压器保护实验

学习变压器保护中CT的接线方式;

模拟变压器正常运行方式实验;

模拟变压器短路实验;

微机保护的动作参数整定实验;

变压器差动保护中电流互感器接线正确性实验;

模拟变压器内部故障差动保护动作实验;

模拟变压器外部故障实验

改变制动特性拐点,对差动保护动作影响实验。

7.微机阻抗保护实验

整定阻抗保护动作值实验;

运行方式变化对阻抗保护影响的实验;

三段式保护动作配合实验;

重合闸实验。

二、技术参数

输入电源:380V±10% 50Hz

容量: <1.5KVA

工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拨<400m
