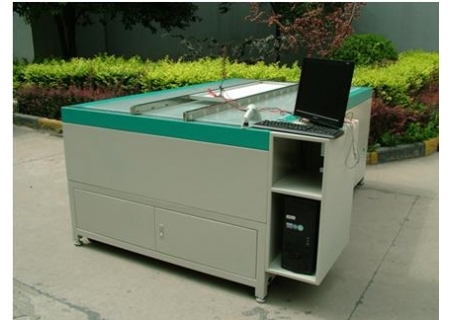

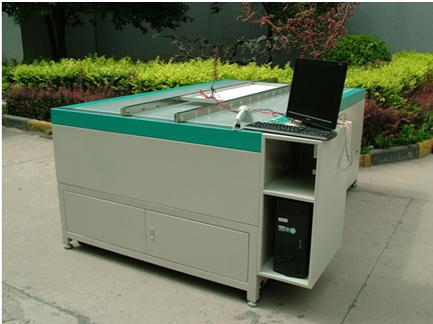

YLSGC-9CM太阳电池组件测试台
一、太阳电池组件测试台 简介
YLSGC-9CM太阳电池组件测试台是一种采用了新型闪光灯作为光源，用微机控制和管理的太阳电池组件测试台。测试仪下打光源，可以满足了生产线上对大功率太阳电池组件的快速测试要求。测试系统的基本工作原理是：当闪光照到被测电池上时，用电子负载控制太阳电池中电流变化，测出电池的伏安特性曲线上的电压和电流，
本系统可测试太阳电池的伏安特性曲线，测试ISC、VOC、Pmax、Vmax、Imax等参数并具备折算到标准测试条件下的能力。测试数据送入微机进行处理并显示、打印出来。
二、太阳电池组件测试台主要技术指标
|
性 能 指 标 |
参 数 | |
|
概况 |
太阳模拟器等级 |
AAA |
|
太阳模拟器等级规范 |
IEC 60904-9 | |
|
量测方式 |
标准组件传递自动校准光强 | |
|
测试功能 |
ISC，Voc，Im，Vm，Pm，FF，Rs，Eff和I-V曲线； | |
|
光学性能 |
测试面积 |
200cm*120cm（大） |
|
光源方向 |
下打光光源 | |
|
光谱等级 |
AM 1.5 Class A | |
|
光强不均匀度 |
±2% | |
|
光强不稳定度(LTI) |
±1% | |
|
光强不稳定度(STI) |
±0.5% | |
|
脉冲宽度 |
4ms | |
|
灯管寿命 |
30万次 | |
|
光强范围及调节方式 |
600 - 1250W/m2，设置或自动调节 | |
|
电压量测范围 |
0-7.5V/15V/30V/60V （可定制） | |
|
电学性能 |
电流量测范围 |
0-0.75A/1.5A/3A/6A/12A （可定制） |
|
测量功率的不重复度 |
±0.5% | |
|
电压/电流分辨率 |
1/214*量程 | |
|
测试接线方式 |
四线制 | |
|
采集系统 |
电压,电流和光强同时采集 | |
|
电子负载调节方式 |
正向或反向可设置 | |
|
系统操作 |
下拉式菜单操作 | |
|
测试控制方式 |
键盘或按键控制 | |
|
软件系统 |
测试间隔 |
大于9秒 |
|
数据采集时间 |
2ms~4ms | |
|
软件升级 |
免费升级 | |
|
分选设置 |
可依据Pmax, Isc, Voc, Eff等参数或参数组合分档 | |
|
温度修正 |
自动测温,自动温度校正 | |
|
控制软件数据库 |
有.历次数据和图像可保存 | |
|
测试台尺寸（不含挂箱） |
2500mm*1470mm*950mm | |
|
机械参数 |
无损伤滑道 |
有，间距可调节 |
|
供电要求 |
220VAC±10%,5A,50Hz单相电 | |
|
使用环境 |
25℃±10℃;相对湿度≤80％（25℃） | |
三、主要功能特点
1.可测量参数：I-V曲线，短路电流，开路电压，峰值功率，峰值功率点电压、电流，定电压电流，填充因子，转换效率，光强和环境温度。
2.自动分档及显示功能。可以按定电压电流自动分档，并在测试柜上用数字直接显示分档结果。方便生产线使用。
3.太阳电池组件采用四线连接，确保了太阳电池电流测量的准确性。
4.同时测量温度和光强，确保太阳电池温度和光强自动修正的准确性。
