流体力学实验设备,流体力学教学实验装置

型号、名称

单位

技术参数规格及配置

单价{元}

YLLT-579型

雷诺仪

台

外形尺寸：2000×550×1400mm。工作电压：220V    50Hz  功率：100W

主要用途：演示层流、过渡流、紊流及其转变，并可测量临界雷诺系数值。

配置：实验桌；有机玻璃整流稳压水箱；雷诺管；颜料盒；颜料针管；计量箱；PVC板水箱；防腐潜水泵；循环管阀等。潜水泵：AP3500型 220-240V 50Hz   60W  扬程2.3米 流量2000升/小时。

8800

YLLT -581型

沿程阻力系数测定实验装置

台

外形尺寸：2000×550×1400mm。工作电压：220V     功率：200W

主要用途：通过三根不同直径的管，测定等断面直管道中不同雷诺数时的沿程阻力系数，并熟悉流体在管中流动时的能量损失。主要配置：储水箱、上水管、溢流管、整流栅、溢流板、溢流箱、取压管、阀门 测压计、调节阀、回水箱、计量箱、回水管、实验桌。

8300

YLLT -582型

局部阻力系数测定实验装置

台

外形尺寸：2000×550×1800mm、工作电压：220V   功率：200W；

主要用途：以阀门作为管道中局部阻力(或以突扩、突缩)为对象，用测压计测量水在管路中流动时阀门前后相应各点的压力差，掌握测试计算局部阻力系数的方法。主要配置：储水箱、三种不同管径的实验管段、取压管、阀门、测压板、调节阀、回水箱、计量箱、回水管、实验桌。

7100

YLLT -600型

阻力综合实验装置

台

外形尺寸：2800×800×1800mm、工作电压：双220V   功率：1100W

工作电压：单220V   550W。主要用途：可进行两种不同直径管路的沿程阻力实验；阀门局部阻力实验；孔板流量计流量系数和文丘里流量计流量系数的测定方法实验；皮托管测流速和流量的方法实验。

主要配置：储水箱、沿程阻力系数 流量计测试管、和皮托管测试管、单：单面一组实验、双：指前后两面可分两组同时做实验。

9400

YLLT -583型

伯努利方程仪

台

外形尺寸：2000×550×1400mm、工作电压：220V   功率：200W。

主要用途：测压板直接显示总水头线和测压管水头线。可演示动能和势能的转换，并可实测流速水头。

主要配置：实验桌、有机玻璃整流稳压水箱、高位突扩突缩粗、细管、阀门、测压板、实验管道及控制阀门、计量箱、水箱、防腐潜水泵等。

8800

YLLT -592型

旋涡仪

台

外形尺寸：1000×420×2000mm、工作电压：220V   功率：550W。

主要用途：演示流体流经桥墩、圆柱体、直角弯道、圆角弯道和突缩、突扩及渐缩、渐扩管道时漩涡区的变化，并可观察到典型的卡门漩涡。

主要配置：循环水箱、水泵、溢流槽、扁氺槽及工件、钢制角铁支架、铜阀门调节组。

8200

YLLT -586型

离心式风机性能实验台

台

外形尺寸：3600×500×1200mm、工作电压：380V   功率：1500W。

主要用途：可测定风机风量、风压、轴功率、绘制出风机风量、风压、功率、效率曲线。  主要配置：集流器、节流阀门、整流栅、测试风管、被测风机、电动机、测力矩力臂、测压斜管微压计。

18000

YLLT -599

轴流式风机性能实验台

台

外形尺寸：3600×500×1200mm。主要用途：可测定风机风量、风压、轴功率、绘制出风机风量、风压、功率、效率曲线。主要配置：集流器、节流阀门、整流栅、测试风管、被测风机、电动机、测力矩力臂、测压斜管微压计。风机技术参数：电机功率：0.09KW主轴转速：1450 r/min、全压：48Pa、电压：220V、风量：1464m3/h、电源频率：50Hz

18000

YLLT -588型

离心泵特性曲线测定实验台

台

外形尺寸：1500×550×1800mm、工作电压：220V  功率： 370W。

主要用途：通过调节不同流量及在不同流量时的功率，测定水头与流量曲线，在此基础绘出效率与流量曲线。

主要配置：实验水泵；0.4级精密正负压力表；数显光电转速测试仪；文丘里流量计、压差计、力矩测试平衡杆、回水箱、标定计量箱等。

8200

YLLT -585型离心泵综合试验装置

台

外形尺寸：1450×550×1800mm、工作电压：220V   功率：740W。

转速测试主要用途：做水泵特性、水泵汽蚀和水泵的串、并联试验。

主要配置：两台实验水泵；0.4级精密正负压力表；孔板流量计；压差计；回水箱；标定计量箱、ABS串、并连管路、铜阀门、控制箱等。

离心泵参数：大流量：4.5m3/h，大扬程：11m，泵进口管管径d：32mm，

电机额定功率：550W，电机额定转速：2840转/分。

17800

YLLT -591型

变底坡活动小水槽

台

外形尺寸：2200×550×1500mm、工作电压：220V   功率：370W。

主要用途：演示不同角度非均匀流动时的多种水流现象，并可作定量计算。

主要配置：变底坡活动小水槽、水面调节阀、储水箱、回水箱、循环水泵、高度仪等。

5800

YLLT -589型

水静压强实验装置

台

外形尺寸：600×250×800mm   材质：有机玻璃

主要用途：观察流体静特性，学习一种测量流体密度的方法、演示、验证有关水静力学的基本方程式。

主要配置：可密闭有机玻璃水箱、压力调节器、排气阀、放水阀、多种测压管、实验本体支架、量杯（250mL）。

2800

YLLT -590型

虹吸演示仪

台

外形尺寸：1000×350×1800mm、工作电压：220V   功率：200W。

主要用途：演示虹吸的成因和破坏及其在管中的压强分布规律。

主要配置：供水箱、水泵、低位氺槽、高位氺槽、虹吸管、测压管等。

6800

YLLT -593型

液体流线仪

（油槽流线仪）

台

外形尺寸：1000×400×1000mm、工作电压：220V   功率：80W。

主要用途：利用有泡沫的变压器油流经导叶时形成的流线，观察流线经过不同试件表面时的变化。主要配置：循环油箱、油泵、油槽、流线发生器、移动实验台、圆柱形、机翼形工件。

5500

YLLT -594型

烟气流线仪

（烟风洞）

台

外形尺寸：2000×550×1600mm、工作电压：220V   功率：120W。

主要用途：观察烟气流线，在有机玻璃风洞中经试件（机翼可变换角度）时的流线变化。主要配置：有机玻璃风洞、引风机、发烟器、烟线分配器、机翼模型、圆柱模型、突扩突缩模型。

9200

YLLT -595型

能量方程仪

台

外形尺寸：4000×500×2600mm、工作电压：220V  功率：550W。

可直观演示动能、势能间的转换，可实测流速水头。大型测压板直接显示总水头线及测压管水头线。

10600

YLLT -580型

动量定律实验装置

台

外形尺寸：2000×300×1800mm、工作电压：220V   功率：370W。

主要用途：可做孔口、管咀出流和平板射流动量试验。主要配置：有机玻璃实验水箱、控制阀门、高位水孔、低位水孔、砝码、转动轴承、挡板、水平仪、喷嘴 、水泵 、水槽、实验台、平衡砣 、测力砝码；测力臂。

7500

YLLT -598型

雷诺和伯努利方程综合实验台

台

外形尺寸：2000×550×1400mm、工作电压：220V  功率：200W。

可同时作雷诺和伯努利方程实验。

技术参数：演示层流、过渡流、紊流及其转变，并可测量临界雷诺系数值；测压板直接显示总水头线和测压管水头线。可演示动能和势能的转换，并可实测流速水头。主要配置：实验台桌，有机玻璃整流稳压水箱，有机玻璃高低位突扩突缩粗、细管，有机玻璃雷诺管，调节铜阀门，测压板，有机玻璃计量水箱，PVC板蓄水箱，低噪音防腐蚀水泵，APS循环管。

9800

YLLT -596型

雷诺和文丘里综合实验台

台

外形尺寸：2000×550×1400mm、工作电压：220V  功率：200W。

可同时作雷诺和文丘里实验。

技术参数：演示层流、过渡流、紊流及其转变，并可测量临界雷诺系数值，还可做文丘利流量计流量系数的标定。

主要配置：实验台桌，有机玻璃整流稳压水箱，有机玻璃雷诺管，有机玻璃文丘里流量计管，调节铜阀门，测压板，有机玻璃计量水箱，PVC板蓄水箱，低噪音防腐蚀水泵，APS循环管。

6100

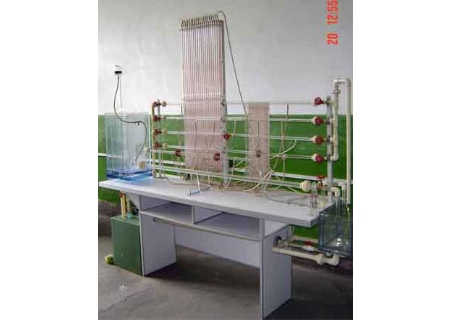

YLLT -584型流体力学综合实验装置

台

外形尺寸：2200×600×1900mm、工作电压：220V     功率：370W

主要用途：可测定雷诺、伯努力、沿程阻力系数和突扩、突缩、阀门局部阻力系数、可进行孔板、文丘里和皮托管流量系数的实验。

主要配置：实验桌、储水箱；雷诺测试管、伯努利测试管、沿程阻力系数测试管、突扩、突缩测试管、阀门局部阻力系数测试管、孔板流量计测试管、文丘里流量计测试管、和皮托管测试管、测压板直接显示总水头线和测压管水头线。

20800

YLLT -597型

双变坡水槽

台

外形尺寸：11500×500×1500mm、工作电压：380V   功率：740W。

主要用途：可演示多种水面曲线，并可计算流量。主要配置：储水箱、循环水泵、水面调节阀、全长11.5米双变坡水槽、前后段可根据需要调节不同坡度、活动模型、三角堰、宽顶堰、实用剖面堰、测压管等。

33600

YLLT -400型

空化机理实验装置

台

外形尺寸：1200×600×1700mm、工作电压：220V   功率：120W。

主要用途：学习了解液体空化的机理，观察空化现象。

配置：循环水泵、实验桌、多种空化流道、蓄水箱、调节阀门组、真空表等。

12000

YLLT -401型

静压传递演示仪

台

外形尺寸：1000×400×1600mm、工作电压：220V   功率：200W。

主要用途：加深压强传递规律的了解。

主要配置：液泵、增压系统、压强传递系统、受压系统。

7900

YLLT -402型

水击演示实验装置

台

外形尺寸：1200×550×1500mm、工作电压：220V   功率：200W。

主要用途：观察水击现象，水击压力的大小，水击产生的原因。

配置：循环水箱、恒压水箱、测压计、水击仪。

7000

YLLT -403型

毕托管测速实验台

台

外形尺寸：1500×550×1400mm、工作电压：220V   功率：200W。

主要用途：掌握利用毕托管测动压及测量流体在管内流速度方法。

主要配置：储水箱、上水管、溢流管、整流栅、溢流板、溢流箱、毕托管、差压计、阀门测压计、调节阀、回水箱、计量箱、回水管、实验桌。

8400

YLLT -404型流量检测及控制系统

台

外形尺寸：2400×600×1800mm、工作电压：220V   功率：1100W。

主要用途：了解流量控制的方式，掌握流量测试及校正的常用方法。

主要配置：循环水箱、计量水箱、循环水泵：d=40mm、d=32mm、d=20mm、d=15mm测试管段，涡轮流量计，孔板流量计，文丘里流量计，翼片流量计，差压传感器，8点巡检仪等，计算机接口。

57600

YLLT -405型

孔口管咀实验仪

台

外形尺寸：2000×550×1700mm、工作电压：220V   功率：550W。

主要用途：可做等径孔口和管嘴在相同水深下的出流对比实验，定性、定量试验；并可观察测试管嘴的负压值。

主要配置：有机玻璃整流恒压水箱，水槽，循环水泵等。

11800

YLLT -587型多功能附面层实验台

台

外形尺寸：1600×600×1500mm、工作电压：220V   功率：1.5KW。

主要用途：学习测量流体绕流物体时物体表面压力分布的方法； 通过实验了解实际流体绕圆柱体流体时，其表面压力分布的情况并与理想流体的压力分布相比较。学习测量流体绕流机翼时机翼表面压力分布的方法； 测定在不同冲角下机翼的表面压力分布。

主要配置：引风机，风洞，多管微压计，坐标尺，毕托管，控制箱等。

18000

YLLT 820型自循环流谱流线演示仪

台

外形尺寸：900×400×1000mm、工作电压：220V　功率：250W。

技术参数：实验时电化学产生的红黄相间的工作液体在显示盘处显示其流过机翼、圆柱、孔板、闸板、孔道、文丘里管、突扩突缩产生的各种流线，显示多种几何边界的平面势流流线簇，以分析其流速场的流速变化；演示流行线，迹线，脉线的性质，特征及其恒定与非恒定流下的不同形态，分析管流，明渠流，绕流等不同边界流有势流动的流速与压强的定性关系。

主要配置：PVC板循环水箱，低噪音防腐水泵，有机玻璃电场水槽，节能灯，直流稳压可调节电源，流线发生器，控制阀门，圆柱形、机翼形、突扩突缩试件各一个，可移动喷塑台架等。

18000

YLLT -821型

离心式风机管道弯头阀门性能实验台

台

外形尺寸：2000×1800×2000mm、工作电压：380V   功率：2500W

技术参数：熟悉风机性能测定装置的结构与基本原理，掌握利用实验装置测定风机特性的实验方法，通过实验得出被测风机的气动性能（P-Q，Pst-Q，ηin-Q，ηstjn-Q ，N-Q曲线），（Ⅱ型通过计算将测得的风机特性换算成无因次参数特性曲线），掌握利用实验装置测定三通，弯头，排风罩，阀门的阻力和阻力系数的实验方法。

主要配置：集流器、节流阀门、整流栅、测试风管、流量及差压传感器测试组，被测风机、管道、阀门、弯头及电动机，测力矩重力传感器装置，测转速装置，万能信号输入巡检仪显示流量压差、重力、温度、转速，角铁支架，铁柜及配电箱等。

21600

YLLT -623型自循环文丘利实验仪

台

外形尺寸：2000×550×1000mm、工作电压：220V　功率：550W。

技术参数：用于文丘利流量计流量系数的标定。配置：实验台桌，有机玻璃整流稳压水箱，有机玻璃文丘里管，调节阀门，测压板，有机玻璃计量箱水箱，PVC板蓄水箱，低噪音循环防腐蚀水泵等。
