YLDT-2014F 电梯安装维修保养实训考核设备

YLDT-2014F 电梯安装维修保养实训考核设备

一、电梯安装维修保养实训考核设备描述

YLDT-2014F电梯安装维修保养实训考核设备是根据电梯安装、维修与保养职业岗位的日常工作任务及其能力要求，采用现阶段电梯的主流部件和控制方式开发的一种实训平台。适合于职业院校和技工学校建筑设备安装专业、楼宇自动化专业、机电设备安装及电气技术应用等专业的《电梯安装与维修》的教学与实训。

YLDT-2014F电梯安装维修保养实训考核设备由电梯井道、电梯总成、操作台和电气控制等四个单元组成。导轨、轿厢、曳引机、限速装置、对重等机械部分采用现阶段主流电梯的标准部件或配套的机构，且从部件产生到安装、调试、运行严格执行国家相关技术标准。独特的井道，不仅方便进行教学与实训，而且营造了电梯安装、维修与保养的真实情景。实训考核设备由控制系统采用串行通信的VVVF微机电梯控制系统，曳引电机采用现阶段电梯主流曳引电机—变频调速的“永磁式同步电机”。具有电梯运行的真实功能，又科学、合理的整合电梯安装、维修与保养的学习功能，是该装置的特点。

实训时，采用将轿厢与对重块卡紧在导轨上方式防坠、采用防护网防止工具、零件等物品坠落伤人，采用光幕屏蔽井道，防止学生或动物误入井道等多重安全防护措施，保证教学与实训的安全。

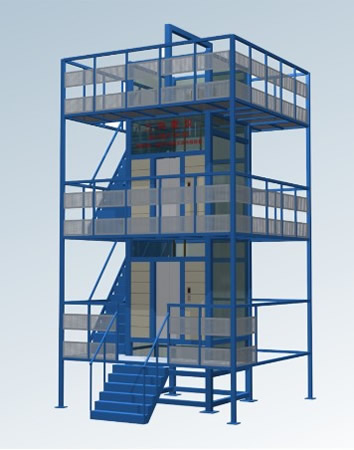

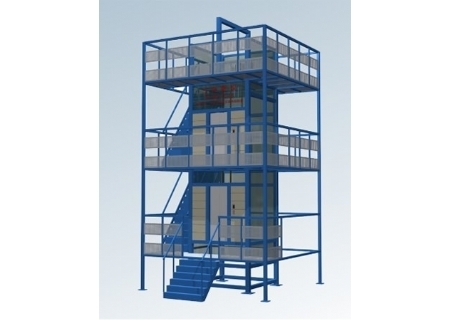

（图片为参考，以实物为准）

二、电梯安装维修保养实训考核设备技术参数

◎ 工作电源：三相五线供电  AC 380 V /220 V ±7.5%   50Hz;

◎ 参考尺寸：4500 × 3700 ×8000 mm （长×宽×高）;

◎ 安全保护措施：具有接地保护、过流、过载、漏电保护及防摔、 防撞保护功能，符合相关的国家标准;

◎ 最大功率消耗  ≤7.5 kW。

三、电梯安装维修保养实训考核设备配置清单：

规格型号	额定载荷	升降行程	台面尺寸	备注
SJG实训电梯1	500kg	5米	1.4*1.35米

四、电梯安装维修保养实训考核设备主要用料明细：

序 号	材料名称规格	用  途	产  地
1	δ3mm花纹钢板  sus304不锈钢	门	上海宝钢
	100*40H16方管	横轴架
	10# 轨道型钢	导  轨
	100*40矩形管、δ14,16钢板	门架面板
		横 轴 架
2	液 压 泵 CBN系列齿轮泵	液压系统	泰兴鼎坤
	液压油46#		上    海
	双层高压油管		威阳西北橡胶
	油缸筒Φ60*5 ×2		无锡四方精密无缝管
	活塞杆 Φ40 ×2		泰兴鼎坤
	密封件、防尘圈		台湾鼎基
3	电    机	380V 2.2Kw	荣成市华宇机电有限公司
	电器原件	电源线路控制	正泰集团
4	其他配件	滑轮、链轮	泰兴鼎坤
		HRB轴承、钢珠	哈 尔 滨
		链条、照明灯	泰兴鼎坤
其他	使用说明书/保修卡/合格证

五、电梯安装维修保养实训考核设备详细用料配置：

序号	名称	技术规格	备 注
1	门	δ3mm花纹钢板sus304不锈钢
		60*40	H16方管
2	道轨	10#	轨道C型钢
3	门架面板 横轴架	100*40  δ10 11	矩形管  钢板
4	油缸筒	￠60*5（2只）	内径精磨
5	活塞杆	￠40（2只）	高碳铬轴承钢（外径精磨）
6	活塞	￠60（2只）	耐磨铸铁
7	Y型密封圈	￠60（2只）	华而卡
8	台面	1.4*1.35*2.5	3mm厚花纹板及70×70H16方管
9	高压油管	DN8  48MPa	咸阳航空油管
10	液压件接头	￠8	苏州
11	电磁阀	JBZE8	苏州
12	高压齿轮泵	E304	泰兴鼎坤
13	控制变压器	BK50C-380V220V36V24V12V6V	德力西
14	交流接触器	CJXZ-1210	德力西
15	中间电磁继电器	JZX－22FD－4Z	德力西
16	行程开关	LX19-001	德力西
17	按钮	NB4	德力西
18	电磁阀	直流－24V	德力西
19	漏电断路器	DZ47-36 D10	德力西
20	双色信号灯	AD16-22D/S	德力西
20	额定载荷	500kg	操作高度5000mm

注：

自产品交货起壹年内，正常使用情况下，由于产品质量原因(非使用不当等人为原因)造成的设备故障，免费保修。
