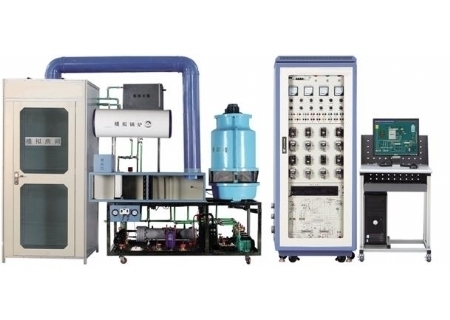

YLLYZ-135型 中央空调实训装置

YLLYZ-135型 中央空调实训装置

YLLYZ-135型 中央空调实训装置

一、中央空调实训平台产品概述:

适合高职院校、职业学校的《制冷技术》、《制冷流体机械》、《制冷设备维修工(高级工)》等课程的教学实训装置。培养掌握空调与制冷技术专业理论知识和专业实践技能,从事空调、制冷设备及系统的技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。

二、中央空调实训装置基本技术指标:

1.电源:三相五线 AC 380 V±10% 50Hz;

2.最大供冷量:7.5kW;

3.最大输入总功率:6.5kW;

4.制冷额定功率:3.8kW;

5.制热额定功率:2.0kW;

6.额定输入电流:7A;

7.循环风量:700m3/h;

8.制冷剂:R22;

9.漏电动作电流:≤30mA;尺寸:6000×2400×2500mm安全保护措施:具有过压、过流、过载、漏电、接地四种保护措施,符合国家相关标准。

三、各主要部件特点及工作原理

1、压缩机;系统采用全封闭活塞式3P压缩机,正常工作温度仅为0OC,安全可靠,结构紧凑,噪音低,密封性好,制冷剂为R22。

2、蒸发器:制冷系统采用干式蒸发器,液体制冷剂经节流后从蒸发器一端的端盖进入管程,端盖上铸有隔板,制冷剂经过两个或多个流程蒸发并吸收载冷剂的热量后从同一个端盖出来后进入压缩机,以增强制冷效果。

3、冷凝器:制冷系统采用壳管式冷凝器,这是一种较新型的热交换设备,用两条平行的铜卷制而成,是具有两个螺旋通道的螺旋体,中间的螺旋体是冷却水通道,外部的螺旋体是高压制冷剂的通道。

4、喷淋式冷却塔:该设备的冷凝方式采用逆流式冷却塔,模具一次成形,吸风机装在塔的顶部,结构完全仿真、直观;冷却塔采用吸风式强迫通风,塔内填有填充物,以提高冷却效果;从冷凝器出来的温水由冷却水泵送入塔顶后,又布水器的喷嘴旋转向下喷淋.

5、锅炉:锅炉是中央空调制热系统的核心元件,采用顶格莱电热管使水与电完全隔离,具有超温保护,防干烧保护、超压保护,确保人机安全;采用进口聚氨发泡保温技术,保温性能好。

6、模拟房间:外形美观、小巧,占地面积少,结构紧凑;具有全透明结构,一目了然;房间装有盘管,盘管风机、温度控制调节仪。

7、温度控制:本设备实验台的面板上,装有温度控制显示仪,可控制温度的范围, 且有巡回检测出各关键部位的温度。

8、高、低压保护装置:为安全起见,制冷系统装有高、低压保护继电器可保护压缩机及系统的正常运行。

9、水箱:为节约用水循环使用系统的水资源,通过加水箱来完成媒介水的加入、自动调节、过滤等任务;并装有自动加水系统,如果系统水资源缺乏,加水系统会自动启动补给。

10、触摸屏部分:采用7寸真色彩MCGS触摸屏,包含主控窗口、12路温度显示窗口、12路温度实时曲线图、系统设置窗口、故障设置窗口、调试窗口、帮助窗口、密码修改窗口,登陆键面。

11、PLC可编程控制器:采用CPU224主机模块、3套模拟量模块EM231及相关继电器,控制开关,指示灯,标准通信接口及配件。

YLLYZ-135型 中央空调实训装置

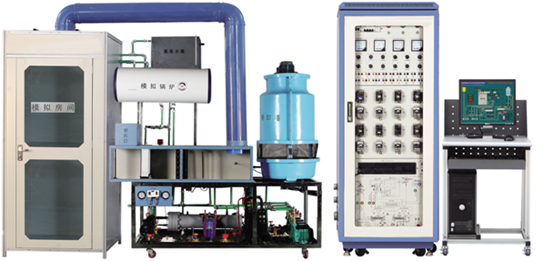

实物参考图

12、组态软件:利用组态软件在上位机远程监控中央空调实时运行状态。

四、控制功能如下:

(1) 各关键点温度动态显示, 其中包括

  A、制热当前值     B、制冷当前值    C、锅炉进口D、锅炉出口

E、冷却塔进口     F、冷却塔出口    G、冷凝器进口       H、冷凝器出口

I、蒸发器进口      J、蒸发器出口    K、模拟房间Ⅰ        L、模拟房间Ⅱ

(2) 温度设定及显示温度的设定可在18到30摄氏度之间进行任意设定。

(3) 压缩机的延时设定压缩机的开机延时可在5-20分钟之间任意设定

(4) 开关控制及指示中央空调各部分的工作与停止均可通过触摸屏进行控制,并且有开关显示, 便于远程操作,设置开关如下:

A、冷却水泵     B、冷却风机    C、制冷水泵     D、压缩机      E、电磁阀Ⅰ

F、电磁阀Ⅱ    G、制热水泵     H、制冷        I、制热J、停机

(5) 故障设置如下:

   1、冷却水泵故障 2、冷却风机故障 3、制冷水泵故障 4、压缩机故障 5、电磁阀1故障 6、电磁阀2故障 7、制热水泵故障 8、传感器故障

五、产品配置:

序号

名称

规格

数量

备注

1

水冷制冷机组

3匹

1套

配3匹空压机、壳管式冷凝器、干式蒸发器。

2

冷却水系统

1套

2台冷却水泵、1套2吨玻璃钢冷却水塔、水流保护开关。

3

冷冻水系统

1套

2台冷冻水泵、1套分水器、集水器1台、膨胀水箱、水流保护开关。

4

供暖系统

1套

1台模拟锅炉(电加热式)、1台热水泵。

5

模拟客房

1套

1个模拟客房,1台风机盘管,1套温控系统。

6

模拟大厅

1套模拟大厅,1套新风处理系统,1套回风管及相关配件。

7

PLC控制柜

CPU224

1台

PLC主机CPU224 1套3套模拟量模块EM231及相关继电器,控制开关,指示灯,标准通信接口及配件。

8

工业组态软件

1套

与实训装置配套

9

PLC编程软件

1套

西门子

10

中央空调

PLC应用程序

1套

与实训装置配套

11

中央空调

组态应用程序

1套

与实训装置配套

12

中央空调零部件及操作工具

1套

实验指导书、实验挂图、竣工图纸、桥架线缆、实验区施工工具、实验区耗材

13

安全保护措施:具有接地保护、漏电保护功能,安全性符合相关的国家标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。配电柜1个。

六、实训项目

1. 认识中央空调的结构及设备的实训;

2. 中央空调启动和停止的实训;

3. 中央空调的运行、调节操作实训;

4. 对中央空调的运行工况及各运行参数进行检测实训;

5. 对可编程控制器PLC进行高级编程及PLC的安装接线调试进行实训;

6. 配套压力变送器、温度传感器和相应的A/D转换功能模块,可对整个中央空调的运行参数进行采集、实时监控等实训;

7. 组态技术应用实训:采用组态技术实现对中央空调运行进行动画显示,运行数据显示、实时监控、曲线分析、历史记录显示、报警、打印组态等功能;

8. 网络远程控制实训;

9. 网络的安装及设置实训;

10. 传感器及变送器安装和使用实训。
