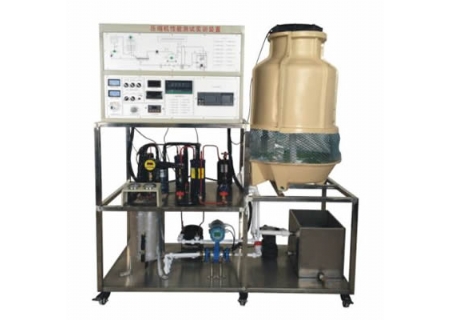

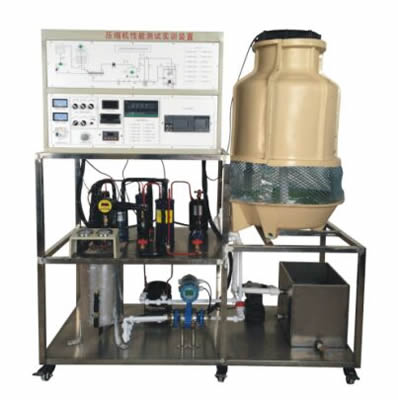

YL-01K智能型制冷压缩机性能测试实训装置

YL-01K智能型制冷压缩机性能测试实训装置

YL-01K智能型制冷压缩机性能测试实训装置

一、产品概述

智能型制冷压缩机性能测试实训装置以可编程控制器PLC为控制核心,依据国家标准《容积式制冷压缩机性能试验方法》,以第二制冷剂量热器法为主要测量法,以水冷冷凝器法为辅助测量法。试验工况调节、试验数据采集及试验数据处理有手动和自动两种方式。适用于各院校制冷专业相关课程的实训教学设备

二、实训系统特点智能型制冷压缩机性能测试实训装置

1.由二套系统组成,一套为压缩机测试系统,另一套是过冷度调节辅助系统

2.系统工况的稳定采用PID控制算法和带预测机制的智能控制算法控制

三、实训装置技术性能

1.输入电源:三相四线~380V±10% 50Hz

2.工作环境:温度-10℃~+40℃  相对湿度<85%(25℃) 海拔<4000m

3.装置容量:<5kVA

4.制冷剂:R22

5.第二制冷剂:R123

6.制冷量:2.3kW

7.重  量:100kg

8.设有电流型漏电保护、过流保护、过载保护、接地保护,安全符合相关国家标准。

四、实训台配置及技术性能

实训台主要由控制台、压缩机测试系统、过冷度调节辅助系统、主机实训模块、温度采集模块、压力变送器及流量传感器等组成

1.控制台

(1)交流电源

提供控制屏工作所需的三相交流电源,可由电源总开关来控制。配有三只指针式交流电压表,分别指示输入三相电网电压值。

(2)安全保护体系

设有电流型漏电保护、过流保护、过载保护、接地保护,可对人身及设备进行有效保护。

(3)实训桌

实训桌为不锈钢喷塑结构,结构坚固,造型美观大方,实训桌还设有四个万向轮,便于移动和固定。

2.压缩机测试系统

包含被测压缩机、卧式壳管式冷凝器、冷却塔、冷凝水循环水泵、视液镜、干燥过滤器、电子膨胀阀、水量调节阀、电磁流量计、储液器和量热器等。

3.过冷度调节辅助系统

由过冷器、循环水泵、水量调节阀、冷却塔等组成。

4.测量仪表

(1)指针式电压表:量程0~450V

(2)真空压力表:量程-0.1~1.5MPa

(3)真空压力表:量程-0.1~3.5MPa

(4)数显温度表:采用PT100传感器,测量范围-50~+150℃

(5)玻璃转子流量计:量程为16~160mL/min

(6)功率表:精度0.5级,可单独显示电压、电流、功率信号

5.主机实训模块

配置西门子CPU224 PLC(AC/DC/RLY)主机,集成数字量I/O(14路数字量输入/10路数字量输出),带1个RS-485通信口,配套PC/PPI编程电缆。

6.温度采集模块

配置西门子EM231模拟量模块(4路模拟量输入)、EM232模拟量模块(2路模拟量输出)。

7.检测传感器

包含压力变送器及流量传感器。

五、实训项目

1.了解国标GB/T5773—2004的实训方法

2.蒸汽压缩式制冷循环系统基本结构和工作原理

3.压缩机测试系统试验工况控制

4.主、辅测制冷量相对误差测量

5.制冷机组能效比测量
