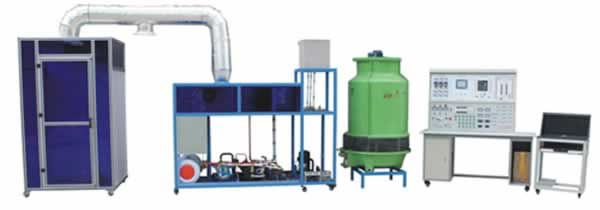

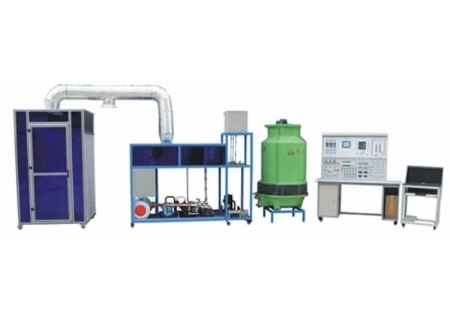

YL-73 中央空调系统实验实训装置

YL-73 中央空调系统实验实训装置

YL-73 中央空调系统实验实训装置

1、中央空调模型系统制冷系统主要组成:压缩机、蒸发器、冷凝器、电磁阀、过滤器、膨胀阀、视液镜、储液器、喷淋式冷却塔、冷却水泵、制冷水泵。制热系统主要组成:电热式模拟锅炉、数显温度调节器、热水水泵等。

(1)具有蒸汽压缩式集中式和半集中式中央空调系统的功能,主要由冷源系统、热源系统、空气处理及配送系统及控制与显示系统等组成。可满足学校既能开出验证性实验,也可以开设故障设置性实验满足毕业设计、教师科研、创新实验室所需,能实现一机多用。

(2)制冷系统由压缩机、蒸发器、冷凝器、电磁阀、热力膨胀阀、储液罐、视液镜、干燥过滤器和压力表等部分组成。管路中串接有视液镜,可观察制冷剂物理状态和流动方向。管路中串接的电磁阀,作为制冷系统通断控制部件,高低压力表显示高压压力和低压压力。压缩机采用泰康品牌。冷却水循环系统主要由冷却水泵、喷淋式冷却塔及循环管路等部分组成,用于吸收冷凝器中制冷剂散发的热量。

(3)冷媒水循环系统主要由冷媒水泵及循环管路等部分组成,用于将蒸发器中制冷剂蒸发产生的冷量输送给模拟用户。

(4)具有热源系统模块。供热系统由1台模拟锅炉、1台热水泵、1套板式换热器等组成。空气处理与配送要求采用集中式和半集中式两种调节方式。集中式空调系统主要由冷热交换器、风柜、送风机、送风管道及回风管道等部分组成;通过冷热交换器将冷源(冷冻水)或热源(热水)进行处理,把风柜内的空气冷却(或加热),通过送风机和送风管道输送到各用户端(模拟房)而达到制冷(制热)的目的。半集中式空调系统主要由风机盘管组成;工作时,盘管内根据需要流动的冷水(或热水),风机把室内空气吸进机组,经过滤后再经入盘管冷却(或加热)送回室内,如此循环,以达到调节室内温度、湿度的目的。

2、中央空调实验实训装置主要技术参数:中央空调系统实验实训装置

(1)工作电源:AC380V(三相五线)50Hz;

(2)环境温度:-10℃~40℃;

(3)相对湿度:≤85%;

(4)安全保护:漏电保护(动作电流≤30mA),过流保护,熔断器保护;

(5)压缩机:AC380V,3P;

(6)PLC:FX2N-48MR-001;

(7)变频器:FR-E740-0.75KW-CH;

(8)触摸屏:GT1155(5.7寸,256色)。

3、控制部分(实验台)中央空调实验实训装置的实验台,采用模块化结构,即将电气控制部分按功能原理分解为不同的模块,模块采用挂箱结构,安装于实验桌上方的实验台上面。实验台上面,设计有AC380V电源输出(护套端子),AC220V(护套端子和插座)电源输出,DC24V(护套端子)电源输出,安全保护设备(空气开关,过流保护等),工作电源仪表显示等。挂箱模块分为:PLC模块、变频器模块、触摸屏模块、继电器模块、按钮及指示灯模块、信号及仪表模块等,下面分别加以介绍:

(1)PLC模块PLC模块分为从站模块和主站模块。从站模块用于实现对中央空调的过程进行实时控制,从站模块的配置为:FX2N-48MR:从站PLC主机,用于控制相应的继电器和接触器,实现对中央空调模型系统的压缩机、冷却水泵、冷冻水泵、风机等执行机构的逻辑控制。FX2N-48MR,属于继电器输出(R)型的PLC,交流和直流负载用,关断频率低(ON←→OFF,约10ms),动作频率最大10HZ/秒;允许通过电流为2A/点,有接点,机械绝缘,广泛用于各种工业控制现场。FX2N-4AD功能模块:用于采集中央空调模型系统的温度信号,最大可以实现4路温度信号同时进行采集。FX2N-32CCL功能模块:作为CC-LINK的从站模块,与主站模块的PLC进行现场总线通讯。

关键配套件的名称、数量、产地:

序号

配件名称

规格型号

说明

1

PLC主机

FX2N-48MR-001

品牌:三菱;原产地:日本姬路。数量1台

2

AD模块

FX2N-4AD

品牌:三菱;原产地:日本姬路。数量1台

3

CC-LINK从站模块

FX2N-32CCL

品牌:三菱;原产地:日本姬路。数量1台

PLC的主要技术参数:

项目

规格

备注

运转控制方式

通过储存和程序周期运转

I/O控制方式

批次处理方法(当执行END指令时)

I/O指令可以刷新

运转处量时间

基本指令:0.08μs/指令;应用指令:1.52至几百μs/指令

编程语言

逻辑梯形图和指令清单

使用步进梯形图能生成SFC类型程序

程式容量

8000步内置

指令数目

基本顺序指令:27个;步进梯形指令:2个;应用指令:128个

最大可用298条应用指令

I/O配置

最大硬体I/O配置点256,用户的选择(最大可设输入256、输出256)

辅助继电器(M线圈)

一般

500点

M0至M499

锁定

2572点

M50至M3071



特殊

256点

M8000至M8255

状态继电器(S线圈)

一般

490点

S0至S499

锁定

400点

S500至S899

初始

10点

S0至S9

信号报警

100点

S900至S999<,SPANstyle="FONT-FAMILY:'宋体';COLOR:rgb(0,0,0);FONT-SIZE:9pt">

定时器(C)

100毫秒

范围:0至3276.7秒200点

T0至T199

10毫秒

范围:0至327.67秒46点

T200至T245

1毫秒保持

范围:0至32.767秒4点

T246至T249

100毫秒保持

范围:0至3276.7秒6点

T250至T255

计数器(C)

一般16位

范围:0至32767数200点

C0至C199类型:16位上计数

锁定16位

100点(子系统)

C100至C199,类型:16位上计数器

一般32位

范围:-2147483648至+214748364735点

C200至C219,类型:32位上/下计数器

锁定32位

15点

C220至C234类型:16位上/下计数器

高速计数器(C)

单相

范围:-2147483648至+2147483647一般规则:选择组合计数频率不大于20KHZ的计数器组合,注意所有的计数器锁定

C235至C240,6点

单相C/W起始

C241至C245,5点

双相

C246至C250,5点

A/B相

C251至C255,5点

主站模块的配置:FX2N-48MR:主站PLC主机,与上位计算机进行连接,将从站PLC及其控制和采集的中央空调运行参数显示到上位计算机上面,上位计算机安装有组态软件。FX2N-16CCL:作为CC-LINK的主站模块,与从站模块的PLC进行现场总线通讯。

(2)触摸屏模块触摸屏模块采用三菱触摸屏GT1155,5.7寸,256色。触摸屏与PLC从站模块连接,作为一个操作站,可以进行基本参数的修改和监控。

(3)变频器模块变频器采用三菱FR-E740-0.75KW,输入电压:AC380V,额定功率:0.75KW,具有频率、速度、磁通、转矩等控制功能,可多达15种速度的多段速预选控制。变频调速器用于控制中央空调系统主风机的运行速度。FR-E740-0.75KW变频器

(4)继电器模块继电器模块,安装有中间继电器(AC220V),交流接触器(AC220V),热继电器,漏电保护开关,熔断器,时间继电器等元件,利用继电器模块,可以独立实现对中央空调实验实训装置进行过程控制。继电器元件采用正泰品牌。

(5)仪表模块仪表模块,分别安装了数字温控仪表、温度仪表、电流表、电压表等,用于监控压缩机,风机,循环水泵等执行元件的工作电流和电压,监控出风口、回风口、冷凝器等制冷元件的温度。a.三相带漏电保护总开关;b.三相电源保险丝;c.压缩机电压指示;d.压缩机电流指示;e.模拟锅炉电流指示;f.冷水水泵压力指示;g.热水水泵运行指示;h.冷却水水泵运行指示;i.空气调节风机电流指示;j.压缩机工作指示;k.模拟锅炉工作指示;l.冷冻水水泵工作指示;m.冷却塔工作指示;n.冷却塔风机工作指示;o.空气调节风机工作指示;p.数显冷冻水水温调节指示;q.数显热水水温指示;r.数显冷却指示;s.制冷开关;t.数显冷水水温高调节指示;u.制热开关;v.数显热水水温调节指示。

(6)按钮及信号模块按钮及信号模块,安装有模式切换开关(自动、手动两种模式)、按钮、指示灯,用于操控中央空调的运行,如:压缩机启动停止,主风机启动停止等。按钮及信号模块,既可与继电器模块连接实现继电器回路控制,也可与PLC连接实现PLC回路控制。

4、上位计算机设备配带七喜欣怡V2200型台式电脑,200G硬盘,1GDDI内存,17寸液晶显示器,英特尔酷睿2双核处理器E1200;集成高性能3D显卡显卡;10M-100M网卡;USB2.0接口;USB光电鼠标;功能键盘。

5、中央空调实验实训装置系统配置清单

序号

项目(设备名称)

数量

备注

中央空调教具机组

1

中央空调教具机体

1

2

透明新风空调机组

1

3

制冷和制热机组

1

4

冷冻水回水和冷却水增压泵组

1

5

电热锅炉组

1

6

冷冻压缩机组

1

7

冷热交换器

1

8

冷凝器

1

9

膨涨水箱

1

10

冷却塔

1

11

冷却风机

1

12

冷却水回水、增压泵组

1

13

空调模拟房

1

14

透明风机盘管机组

1

15

制冷、制热温度探测器

1

16

风道管路

1

17

实验桌

1

18

凳子

2

19

实验电源台

1

20

PLC挂箱(从站)

1

21

PLC挂箱(主站)

1

22

变频器挂箱

1

23

触摸屏挂箱

1

24

继电器挂箱

1

25

按钮信号挂箱

1

26

实验导线

1

27

故障设置系统

1

28

使用说明书

1

29

计算机

1

30

常用电工工具

1

6、中央空调实验实训装置故障设置与排除,能够设置故障供学生了解各种故障现象和排除故障(主要是在电控系统方面设置故障)。典型故障点总数为20个,其中制冷系统设置的故障点为8个,电控系统设置的故障点为12个,故障点的设置不损坏制冷和电控系统原理。软件同时具有故障设置与恢复功能,老师可以随意设置故障,学员可以通过软件界面精确定位故障并且排除。

(1)高压过高高压保护;

(2)膨胀阀堵塞;

(3)压缩机不工作;

(4)组合风柜风机不转;

(5)冷凝水塔风机不转;

(6)模拟锅炉不工作;

(7)冷水水泵不工作;

(8)热水水泵不工作;

(9)冷凝水水泵不工作;

(10)制冷控制电脑传感头不工作;

(11)模拟锅炉电脑控制传感头不工作;

(12)膨胀阀调节不正常;

(13)压缩机过载保护;

(14)压缩机起动电容不工作;

(15)系统终端风机不转;

(16)制冷冷水不循环;

(17)制热热水不循环;

(18)制冷压缩机接触器不正常;

(19)制热模拟锅炉接触器不工作;

(20)冷凝水塔风机缺相。
