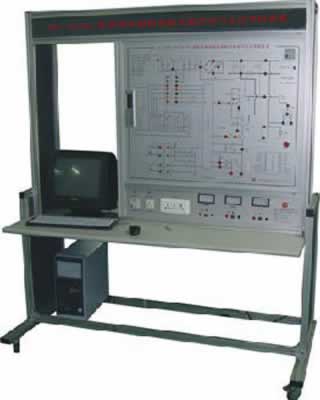

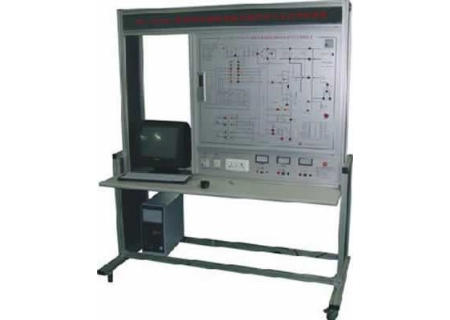

YL-950Q 电冰箱微电脑温控电气实训考核装置
一. 电冰箱微电脑温控电气实训考核装置技术规格参数：
1.电源：AC220V±10%50Hz
2.额定输入功率：200W
3.额定输入电流：1A
4.外形尺寸1580mm×800mm×1800mm
5.安全保护：具有过压、过流、过载、漏电保护措施，符合国家相关标准
6.环保：材料选用符合国家相关环保标准
7．整机功耗：350W
二. 电冰箱微电脑温控电气实训考核装置功能特点：
该实训设备采用风冷式电冰箱微电脑电气控制为考核对象并加有相应的故障检测点，配以真实控制电路板，学生通过考核板上的电路图及由智能化实训考核系统进行设故，用仪表在检测点上进行检测直接找相应的故障点，并排除故障，从而使学生熟练掌握电冰箱微电脑电气控制的基本原理及维修技术。
三. 电冰箱微电脑温控电气实训考核装置设备配置：
1实训台架1580*800*18001台
2检测面板930×730mm1块
3冰箱微电脑控制板1块
4冰箱操作屏1块
5单相漏电开关D47CE-321P16A1个
6风扇电机1个
7指示灯3只
8门开关1个
9电位器WXФ3-1310K47K2只
10故障板2块
11通信板1块
12通讯线1根
四. 电冰箱微电脑温控电气实训考核装置考核方式：
该实训设备的考核有三种方式可供选择：
1、开关设置故障，学生用手写回答问题；
2、计算机设置故障，学生用答题器回答问题；
3、计算机设置故障，学生用计算机回答问题。
学校可根据自己的实际情况选择一种考核方式。
五、电冰箱微电脑温控电气实训考核装置实训项目：
1.电源断路故障
2.保险丝FU1断路故障
3.变压器次级线圈断路故障
4.整流输出断路故障
5.7805芯片输出断路故障
6.冷藏室电位器损坏故障
7.冷冻室电位器损坏故障
8.门开关损坏故障
9.VT2三极管基极损坏故障
10.VT2三极管集电极损坏故障
11.VT1三极管基极损坏故障
12.VT1三极管集电极损坏故障
13.冷藏室触点断路故障
14.压缩机主触点断路故障
15.过载保护断路故障
16.压缩机运行绕组断路故障
