家用电器技能实训考核系列
|
序号 |
型 号 |
设 备 名 称 |
备 注 |
|
1 |
YLJDQ-04A |
全遥控彩电原理与技能实训考核装置 |
|
|
2 |
YLJDQ-04B |
I2C总线控制彩电原理与技能实训装置 |
|
|
3 |
YLJDQ-04C |
液晶电视维修技能实训装置 |
|
|
4 |
YLJDQ-04D |
家电音视频维修技能实训考核装置 |
|
|
5 |
YLJDQ-04E |
多功能家用电子产品电气控制综合实训装置 |
|
|
6 |
YLJDQ-04F |
波轮式洗衣机维修技能实训考核装置 |
|
|
7 |
YLJDQ-04G |
滚筒式洗衣机维修技能实训考核装置 |
|
|
8 |
YLJDQ-04H |
电子消毒柜维修技能实训考核装置 |
|
|
9 |
YLJDQ-04K |
微波炉维修技能实训考核装置 |
|
|
10 |
YLJDQ-04L |
电磁炉维修技能实训考核装置 |
|
|
11 |
YLJDQ-04M |
卫星有线电视系统实训室成套设备 |
|
|
12 |
YLJDQ-05 |
智能家电电气控制综合实训装置 |
|
|
13 |
YLJDQ-06 |
电烤箱维修技能实训考核装置 |
|
|
14 |
YLJDQ-07 |
变频式抽油烟机维修技能实训考核装置 |
|
|
15 |
YLJDQ-08 |
液晶电视组装•调试与维修技能实训装置 |
|
YLJDQ-04A 全遥控彩电原理与技能实训装置
本装置采用东芝两片机电路（TA7680，TA7698）和三菱单片机（M50436-560SP）电路，具有全遥控、自动存台、屏幕显示等功能。
电路设计在一块600mm×370mm的双面电路板上，显像管采用21英寸直角平面，结构紧凑、布局合理。
为配合家用电子产品维修教材（初级、中级、高级）的实训教学要求，电路设计充分展示了IC各管脚，各测试点，各调整点和故障点的性质及功能，同时提供详尽的指导书，使用户能达到熟悉彩电原理，掌握同类彩电的基本调试技能和维修技能的目的。
本装置需自备彩讯仪、示波器和扫频仪。
YLJDQ-04B I2C总线控制彩电原理与技能实训装置
本装置采用三洋单片机电路（LA76810）和三洋遥控芯片（LC863528C）电路，具有集成度高、电路简单、功能强大（存台255个；AV输入/输出；多制式等）且免硬件调试等特点。
电路设计在一块600mm×370mm的双面电路板上，显像管采用21英寸直角平面，结构紧凑、布局合理。
为配合家用电子产品维修教材（初级、中级、高级）的实训教学要求，电路设计充分展示了IC各管脚，各测试点，总线控制项目和故障点的性质及功能，同时提供详尽的指导书，使用户能达到熟悉彩电原理，掌握同类彩电的基本调试技能，操作技能和维修技能的目的。
YLJDQ-04C 家电音视频维修技能实训考核装置（智能型、32寸液晶）
本实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所的家电类专业及家电维修工中音视频类维修实操，以及中级、高级工的技能鉴定考核。
一、技术性能
1.输入电源：单相三线～220V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.整机容量：＜300VA
4.安全保护：动作电流≤30mA、动作时间≤0.1s
5.外形尺寸：170cm×93cm×135.5cm
二、系统组成
1.本装置由实训控制屏、实训桌、液晶显示器和实训组件四部分组成
（一）实训控制屏（铁质双层亚光密纹喷塑结构，铝塑面板）
2.交流电源（均带有过流保护）
输出电源：市电不隔离输出 220V/50Hz 隔离变压器输出 220V/50Hz，14.5V/50Hz
东芝彩电遥控电源
3.直流电源:±16V/+12V
4.彩色信号发生器
（1）输出信号频率范围：第12频道
（2）电视信号形式：分为圆、点、格、黑白格、彩色、单色等16种形式，可通过按键直接选择
（3）输出信号：有视频、伴音（中频6.5M）、射频输出接口
（4）信号制式：PAL-D/K
5.智能考核接口单元：答题器接口、PC机串行接口、彩电模块接口
（二）液晶显示器：15吋 对比度：600：1，亮度:500cd/m2，反应时间：＜16ms
（三）实训组件：
本装置由液晶彩电模块、智能实训考核系统组成。
1.液晶彩电实训模块
智能故障转换接口单元、开关稳压电路单元、逆变器背光驱动电路单元、遥控及本机键盘控制单元、视频信号处理单元、音频输出单元、AD模数转换单元、内置设故排故系统（可由电脑随机设置故障点）
2.智能实训考核系统 该系统由教师机、智能实训考核板（内置式）、智能实训考核系统软件组成，并配有智能答题器。答题器是由240×128点阵蓝底背光液晶显示屏、PVC轻触键盘、微处理器、存储器、通信模块组成。该系统可通过键盘或教师机进行故障设置，学生在实训台的电路上进行故障检测，并通过答题器将答案及相关信息传到教师机上，教师机根据学生上传的信息对其考核内容进行自动评分，并保存结果，以备查询或打印。考核系统的功能：能实现设备的自动监测和识别,能再现对实训台进行故障设置和排除并统计故障点的误排次数,能自动保存试卷，掉电不丢失，避免重复出题，自动保存每个考生的学号、班级、答题结果、误排次数、考试时间、报警记录和评分结果，具有日历、时钟功能，具有倒计时功能，具有发卷、提交功能，具有对考核台的编号设置与个人登录密码设置功能。
（四）实训桌：整体结构采用铝合金框架落地台式，并设有四个万向轮和四个固定调节机构，便于移动和固定，利于实验室布局。桌面为防水、防火、耐磨高密度板，结构坚固，造型美观大方。设有抽屉和柜门，用于放置工具和资料等。
三、实训项目
1.理解液晶电视中各主要元器件的基本结构及基本工作原理
2.认识液晶电视机各主要单元电路的组成，理解其基本的工作原理
3.电子调谐器的测量与分析
4.本机键盘控制测量与分析
5.信号处理流程测量与分析
6.音频信号处理流程测量与分析
7.AD模数转换控制测量与分析
8.开关稳压电路测量与分析
9.逆变器背光驱动电路测量与分析
YLJDQ-04D型DVD十三合一智能视听家电多功能实验.实训.考核设备
一、概述
YLJDQ-04D型家电实验设备，吸收国内外先进教学仪器的优点，充分考虑实验室现状与发展，从性能和结构上进行了改进和创新，采用积木式结构，布局合理，使用方便，每个单元都可进行故障实验、测试、研究、分析，并且教师可自编自导实验，提高实验效果及学生动手能力。
二、技术指示
1、工作电源：AC220V±10%50Hz
2、外形尺寸：110高×80宽×160长cm
3、整机功率：＜0.5KVA
4、人身安全保护：输入电源隔离，浮地设计，设备具有电压漏电保护装置，短路保护。
三、功能
彩色电视机、电源采用光耦冷底板电源及AC输入输出保护功能。
1、彩色信号发生器：彩色信号发生器具有16种测试功能，即16种标准测试信号是来判答电视机的行、场线性是否正常，彩度、亮度、公共通道正常与否。
2、TA东芝二片彩色电视机：具有绿色字符显示自动选台，自动存台，全自动遥控接收，PAL制等功能。电脑集成M50436，中段TA7680，解码TA7698，伴音AN5655，场扫描AN5512，波段转换LA7910。
3、黑白电视机：图像中频38MH2，伴音中频6.5MH2，TA7611，伴音TA7176，场扫描UPC1031，具有U高频头，V高频头所有波段。
4、收音机具有调频调幅功能，集成采用XC1191，功效采用LA4440，LA4440具有过压过流过热保护。
5、DVD机：DVD机兼容DVCD、SVCD、MP3、VCD等功能。
6、UPC黑白电视机：中级UPC1366，伴音UPC1353，场扫描UPC1031。
7、分立黑白电视机：中放、视放、行扫描及伴音中放采用分立元件。
8、数码卡拉OK具有混响高低音，左右声道调节功能，混响采用BA5096。
9、录音机具有录放功能，中放采用LA3220、功放采用LA4440。
10、I2C总线控制单片彩色电视机，是当今世界的数字控制技术，开机关机为拉幕式，各种控制功能、调试、实验、维修都是通过遥控器进入工厂状态实验，（如行幅、场幅、场线性、RGB三基色，AGC、AYL、设置AV1、AV2十字线等）都是利用遥控器进行实验。主要集成LA76810、LC863328。
11、音响功率放大器，具有5.1声道放大功能及带杨声器保护电路，数码卡拉OK，具有前置放电路及卡拉OK混响电路。
12、环绕声大功率音箱系统，由全透明音箱及左右声道杨声器组成。
13、考核系统
1、计算机可监控每个学生台考试成功与失败。
2、具有发卷功能。
3、具有收卷功能。
4、试卷清零功能。
5、具有密码进入功能。
6、可以对学生成功进行统计，打印等功能。
7、具有自动检测老师台与每学生台的通讯情况。
8、学生输入故障码连继三次错误，电脑自动显示实验失败。
9、学生输入故障码三次，有一次正确电脑自动显示实验成功。
10、每个实验模块都设置有考核接口，已设置100多个故障点。
11、考核装置可对每种机型的各电路单元进行考核。
12、每种机型实训模块可与考核装置组合实训，也可独立实训。
四、实验台主要配置
1、交流输入电表1只，交流电源经隔离变压输出电压表1只，行电压指示表1只，行电流表1只。
2、漏电开关1只，电源输入输出保险各1只，四连插板1只，安全隔离变压器1只，电压调节开关1只。
3、彩色信号发生即信号源1台。
4、14寸黑白显示器1台，14寸彩色显示器1台，内置彩色黑白高压包各1只，内置3W杨声器3只。
5、黑白、彩电：收录音与实验台连接插座共6只。
6、上海精益FM-500型指针万用表1台。
7、铝塑板34cm×117cm 1块。
五、（十三合一）功能与实验（机种配置）
能完成下列机型的所有实验：
1、数码卡接OK、立体声功放。
2、全自动遥控彩色电视机（东芝二片）
3、TA集成黑白电视机
4、调频调幅收音机
5、录音机
6、彩色信号发生器
7、DVD机（杜比AC-3解码）
8、UPC黑白电视机
9、分立黑白电视机
10、三洋单片彩电（I2C总线控制）
11、5.1声道杜比功放
12、大功率音箱
13、考核系统
六、（十三合一）全透明单元板配置
1、1号板：收录机
●交流偏振荡电路单元
●调频调幅收音机电路单元
●录音放音音频放大电路单元
●录音机机芯电路单元
2、2号板：黑白电视机
●电源变压器电路单元
●整流滤渡电路单元
●黑白稳压电源电路单元
●立体声功率放大电路单元
3、3号板：黑白电视机
●场输出电路单元
●行输出电路单元
●同步分离行振荡电路单元
●视频放大电路单元
4、4号板：黑白电视机
●UPC黑白伴音功放电路单元
●UPC黑白中放电路单元
5、5号板：黑白电视机
●TA黑白伴音电路单元
●TA黑白伴音入大电路单元
●TA黑白中放电路单元
6、6号板：黑白电视机
●分立黑白电视机中频放大电路单元
●分立黑白伴音鉴频电路单元
7、DVD机（杜比AC-3解码）
8、DVD电源显示接收、安键电路单元
9、数码卡拉OK电路单元
10、彩色电视机行输出一块电路单元
11、彩色电视机场输出一块电路单元
12、彩色电视机视放一块电路单元
13、彩色电视机高频头中放遥控电路单元
14、彩色电视机解码亮度放大电路一块单元
15、彩色电视机开关电源电路一块单元
16、I2C总线控制高频头.遥控.中放.解码.亮度电路一块单元
17、I2C总线控制输出电路一块单元
18、I2C总线控制视放电路一块单元
19、5.1声道功率放大器,扬声器保护电路单元
20、答题器.
七、 东芝二片彩色电视机实验内容
一、遥控、中频放大，伴音中放电路单元实验内容 20号电路单元
实验1-1 无图无声实验
K28是IF输入开关，断开无信号输入中放、满屏雪花，闭合正常。
实验2－2 雪花干扰图像实验
K29是中放前置放大供电电源12V开关、断开雪花干扰图像，闭合正常。
实验3－3 无伴音或伴音不正常实验
K30是伴音中频信号输出开关，断开无伴音或，闭合正常。
实验4－4 伴音不正常实验
K18是伴音中频信号输出开关，接通伴音对地伴音不正常，断开正常。
实验4－5 无图像有声音实验
K17是视频输出开关，断开无视频信号输出，即无图像。
实验6－6 遥控失灵实验
K27是遥控接收信号输入开关，断开遥控失灵。闭合正常。
实验7－6 无字符实验
K12是字符振荡输出开关，断开无字符显示，闭合正常。
实验8－8 无字符实验
K13是字符振荡输出开关，断开无字符显示，闭合正常。
实验9－9 自动搜台不正常实验
K14是AFT电压断开自动搜台不正常，闭合正常。
实验10－10 字符对比度不足实验
K15是字符B信号输出，断开字符对比度不足，闭合正常。
实验11－11 U波段无图无声实验
K11是频段编码信号输出，断开频段U波段不工作，闭合正常。
实验12－12 UV波段无图无声实验
K10是频段编码信号输出，断开频段U、V波段不工作，闭合正常。
实验13－13 音量失控实验
K8是音量控制信号输出，断开音量失控，闭合正常。
实验14－14 无亮度实验
K9是亮度控制信号输出、断开无亮度，闭合正常。
实验15－15 色度失控实验
K16是色度控制信号输出、断开有彩色但色度失控，闭合正常。
实验16－16 音量大无法控制实验
K1是音量开关，断开音量大，闭合正常。
实验17－17 色度失控实验
K2是色度开关色度大，色度失控闭合正常。
实验18－18 高度失控实验
K3是亮度开关，断开亮度大，闭合正常。
实验19－19 按键失控实验
K4是键扫描输出，断开所对应的按键失控，接通正常。
实验20－20 按键失控实验
K 5是键扫描输出，断开所对应的按键失控，接通正常。
实验21－21 按键失控实验
K5是键扫描输出，断开所对应的按键失控，接通正常。
实验22－22 按键失控实验
K7是键扫描输出，断开所对应的按键失控，接通正常。
实验23－23 AGC电路实验
W1是AGC控制，AGC不对图像不清或无图像。
实验24－24 字符水平位置实验
W2是字符水平位置，调动W2字符可左右移动。
实验25－25 电台调谐实验
W3是电压调谐电位器，用来调谐电台信号。
二、彩色解码、Y放大帧振荡、行振荡电路单元21号
实验26－1 白光栅无图像实验
K1是视频输入，断开白光栅无图像，闭合正常。
实验27－2 无光栅实验
K2是行振荡信号输出，断开无光栅行不正作，闭合正常。
实验28－3 无光栅实验
K3是行推动输出端，断开无光栅，闭合正常。
实验29－4 水平亮线实验
K4是场振荡开关，断开水平亮线，闭合正常。
实验30－5 回扫线实验
K5帧消隐开关，断开屏幕出现回扫线，闭合正常。
实验31－6 UV分量实验
K7PAL/NTSC制式开关及延迟信号输入断开失去分量，闭合正常。
实验32－7 U分量实验
K8是U分量输入，断开失去U分量，闭合正常。
实验33－8 无彩色实验
K9是矩陈开关，断开无彩色，闭合正常。
实验34－9 色度失控实验
K10是色度控制，断开色度失控，闭合正常。
实验35－10 无光栅实验
K11是亮度控制端，断开无亮度即无光栅，闭合正常。
实验36－11 无彩色实验
K12是APC滤波端，断开无彩色，闭合正常。
实验37－12 对比度实验
R256电位器是对比度电位器，调整图像的对比度。
实验38－13 亮度实验
R255是副亮度电位器，调节图像的亮度。
实验39－14 行同步实验
R451是行频电位器，调节行同步。
实验40－15 场同步实验
R351是帧电位器，调节场同步。
实验41－16 色相位电路实验
R522是色相位电位器，调节色度信号的相位。
三、彩色光耦开关电源电路单元 8号板
实验42－1 无伴音实验
K1伴音16V供电开关，断开无伴音，闭合正常。
实验43－2 正机不工作实验
K2 5V稳压供电12V开关，断开正机不工作，闭合正常。
实验44－3 水平亮线实验
K3遥控开机关机信号开关，断开水平亮线，闭合正常。
实验45－4 图象扭曲实验
507、400V滤波电容，焊开图象扭曲，闭合正常。
四、末级视放电路单元18号
实验46－1 红色信号丢失实验
K1是R信号开关断开红色信号丢失，闭合正常。
实验47－2 绿色信号丢失实验
K2是G信号开关断开绿色信号丢失，闭合正常。
实验48－3 兰色信号丢实验
K3是B信号开关断开度兰色信号丢失，闭合正常。
实验49－4 无绿色字符显示实验
K4是绿色字符开关，断开，无绿色字符显示，闭合正常。
实验50－5、亮平衡、暗平衡、三基色实验
电位器W1到W5是亮平衡、暗平衡、三基色调整电位器。
五、帧输出电路单元
实验51－1 场下线性压缩实验
K1断开场下线性压缩，闭合正常。
实验52－2 水平亮线实验
K2断开水平亮线，闭合正常。
实验53－3 场幅压缩实验
K3断开场幅压缩，闭合正常。
实验54－4 对场幅实验
R302是场幅电位器，对场幅进行调整。
实验55－5 场线性实验
R312是场线性调节电位器。
六、行输出电路单元
实验56－1 无光栅实验
K1是行推动信号，断开无光栅行不工作，闭合工作。
实验57－2 M1至M5是主要测试点。
八、黑白电视机故障的演示
一 2号板电源电路单元
实验58－1 图像S形扭曲实验
K1是全波整波开关，断开只是半波整流，闭合正常。
实验59－2 图像扭曲实验
K2是整流滤波电容，断开图像扭曲，闭合正常。
实验60－3 整机不工作实验
K3是12V电源输出，断开整机不工作，闭合正常。
实验61－4 b级对地电阻实验
K4是调整管b级对地电阻，闭合断开无明显反应供分析。
实验62－5 稳压电源12V实验
W1是稳压电源调整，是调节稳压电源12V的高低。
二、3号板，黑白电视机末级视级，行、场扫描电路单元。
实验63－1 垂直亮线实验
行输出电路K1是行偏转输出，断开垂直亮线，闭合正常。
实验64－2 无光栅实验
行输出电路K2是行推动供电、断开无光栅，闭合正常。
实验65－3 光栅缩小实验
行输出电路K3是行逆程开关，断开光栅缩小，闭合正常。
实验66－4 场同步实验
场输出电路单元RP402是场频电位器，可调节场同步。
实验67－5 场线性实验
场输出电路单元RP404是场线性电位器，调节场面性线性。
实验68－6 场幅度实验
场输出电路单元RP403是场幅电位器，可调节场幅度。
实验69－7 回扫线实验
场输出电路场消隐断开，屏幕出现回扫线。
实验70－8 水平亮线实验
帧输出偏转断开，水平亮线，闭合正常。
实验71－9 白光栅实验
视放K1、K2断开出现白光栅，闭合正常。
实验72－10 对比度失控实验
视放K4断开对比度失控，闭合正常。
实验73－11 行场不同步实验
同步分离K1断开行场不同步，闭合正常。
实验74－12 行不同步实验
行振荡电路K2断开行不同步，闭合正常。
实验75－13 行同步实验
7L1是行电位器，可调节行同步。增长合正常
实验76－14 无光有声实验
断开7R15行不工作，无光有声。增长合正常
三、UPC中放伴音，4号板电路单元
实验77－1 无图、无声、有光实验
拨去高频头杆座、无图、无声、有光。
实验78－2 AGC实验
R216是AGC电位器。
实验79－3 图像横向干扰实验
K2断开图像横向干扰。
实验80－4 无声音实验
K3断开无伴音，即无声音，闭合正常
实验81－5 音量大小实验
音量电位器是调节音量大小。
实验82－6 音质实验
L302是伴音鉴频中周，调节音质。
实验83－7 无声实验
拨掉喇叭线，无声，插上正常。
四、TA黑白电视机中放伴音电路单元
中放电路单元
实验84－1 无图、无声实验
K1高放是AGC开关断无图、无声，闭合正常。
实验85－2 无图像实验
K3断开无图像，雪花正常，闭合正常。
实验86－3 白光栅有回扫线实验
K4断开无视频信号输出，白光栅有回扫线，闭合正常。
实验 伴音电路单元
实验88－1 无声音实验
K1断开无声音，闭合正常。
实验89－2 无声音实验
K4断开无声音，闭合正常。
实验90－3 无声音实验
K3断开无声音，闭合正常，
实验 伴音功放电路单元
实验91－1 无声音实验
K1断开无声音，闭合正常。
实验92－2 声音失真实验
K3断开声音失真，闭合正常。
实验93－3 无声音实验
K4断开无声音，闭合正常。
实验94－4 声音轻实验
K5断开声音轻，闭合正常。
九、录音机收音机电路故障演示
1、收音机电路单元
实验96－1 无声实验
收音机开关断开，无收音，闭合正常。
实验97－2 无声音实验
K5断开无声音，闭合正常。
实验98－3 无声音实验
K55断开无声音，闭合正常。
实验99－4 声音小实验
K2断开声音小，闭合正常。
2、录音机电路单元
实验100－1 无声实验
拨掉LA322D，录音机无声，扞上正常。
实验101－2 扬声器无声实验
大拨动开关向上是录音状态，此时扬声器无声。
实验102－3 扬声器有声实验
大拨动开关向下是播放状态，此时扬声器有声。
实验103－4 扬声器无声音实验
电源无12V供电，扬声器无声音。
实验104－5 声音快实验
声音快慢可以调节马达的调速电位器。
十、I2C总线控制三羊单片彩色电视机高频头中放、电脑控制解码，行场扫描电路单元
实验105-1 无AV视频信号实验
K1是视频输入开关，断开无视频输入，闭合正常
实验106-2 无音频信号实验
K2是VIDEO输入开关，断开无伴音，闭合正常
实验107-3 有雪花无图像无伴音实验
K3是IF输入开关断开无图无声，闭合正常
实验108-4 无图像或图像实验
K4是AGC开关断开AGC失控，闭合正常
实验109-5 L波段无图无声实验
K6是L波段开关，断开L波段无图无声，闭合正常
实验110-6 H波段收不到台实验
K7是H波段开关，断开H波段无图无声，闭合正常
实验111-7 U波段收不到台实验
K8是U波段开关，断开U波段无图无声，闭合正常
实验112-8 不能搜台或搜不到电台实验
K9是TV调谐电路开关，断开搜不到台闭合正常
实验113-9 电脑不工作实验
K10是电脑5V工作电流，断开正机不工作，闭合正常
实验114-10 缺R基色实验
K11是R基色开关，断开无R基色，闭合正常
实验115-11 缺G基色实验
K12是G基色开关，断开无G基色，闭合正常
实验116-12 缺B基色实验
K13是B基色实验，断开无B基色，闭合正常
实验117-13 行不工作实验
K14是行输出开关，断开行不工作，闭合正常
实验118-14 无字符显示实验
K15是行脉冲电路开关，断开无字符，闭合正常
实验119-15 ABL电路实验
K16是ABL开关，断开亮度失控，闭合正常
实验120-16 无字符显示实验
K17是场脉冲开关，断开无字符显示，闭合正常
实验121-17 水平亮线实验
K19是25V电流开关，断开场无电源水平亮线，闭合正常
实验122-18 遥控接收失灵实验
K22是遥控接收头输入电路开关，断开遥控失灵，闭合正常
实验123-19 DATA、CLOCK电路实验
K21、K20是串行时钟，串行邮据电路，断开失控，断开失控，闭合正常

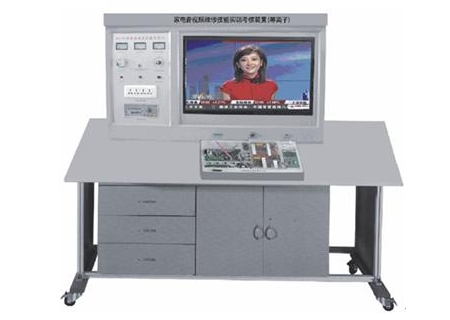

YLJDQ-05C 家电音视频维修技能实训考核装置（智能型、42寸等离子）
本实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所的家电类专业及家电维修工中音视频类维修实操，以及中级、高级工的技能鉴定考核。
一、技术性能
1.输入电源：单相三线～220V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.整机容量：＜300VA
4.安全保护：动作电流≤30mA、动作时间≤0.1s
5.外形尺寸：170cm×93cm×135.5cm
二、系统组成
本装置由实训控制屏、实训桌体、等离子显示器和实训组件四部分组成
（一）实训控制屏（铁质双层亚光密纹喷塑结构，铝塑面板）
1.交流电源（均带有过流保护）
输出电源：市电输出220V/50Hz隔离变压器输出 220V/50Hz，14.5V/50Hz
东芝彩电遥控电源
2.直流电源:±16V/+12V
3.彩色信号发生器
（1）输出信号频率范围：第12频道
（2）电视信号形式：分为圆、点、格、黑白格、彩色、单色等16种形式，可通过按键直接选择
（3）输出信号：有视频、伴音（中频6.5M）、射频输出接口
（4）信号制式：PAL-D/K
4.智能考核接口单元：答题器接口、PC机串行接口、彩电模块接口
（二）等离子显示器：42吋 分辨率：1024×768；亮度：1000流明 对比度：2000:1
（三）实训组件
本装置由等离子彩电模块、智能实训考核系统组成。
1.等离子电视实训模块
智能故障转换接口单元、开关稳压电路单元、遥控及本机键盘控制单元、视频信号处理单元、音频处理输出单元、AD模数转换单元、扫描变换电路单元、帧存储输出单元、时序信号控制信号产生单元、内置设故排故系统（可由电脑随机故障点）
2.智能实训考核系统
该系统由教师机、智能实训考核板（内置式）、智能实训考核系统软件组成，并配有智能答题器。答题器是由240×128点阵蓝底背光液晶显示屏、PVC轻触键盘、微处理器、存储器、通信模块组成。该系统可通过键盘或教师机进行故障设置，学生在实训台的电路上进行故障检测，并通过答题器将答案及相关信息传到教师机上，教师机根据学生上传的信息对其考核内容进行自动评分，并保存结果，以备查询或打印。考核系统的功能：能实现设备的自动监测和识别,能再现对实训台进行故障设置和排除并统计故障点的误排次数,能自动保存试卷，掉电不丢失，避免重复出题，自动保存每个考生的学号、班级、答题结果、误排次数、考试时间、报警记录和评分结果，具有日历、时钟功能，具有倒计时功能，具有发卷、提交功能，具有对考核台的编号设置与个人登录密码设置功能。
（四）实训桌：整体结构采用铝合金框架落地台式，并设有四个万向轮和四个固定调节机构。桌面为防水、防火、耐磨高密度板，结构坚固。设有抽屉和柜门，用于放置工具和资料等。
三、实训项目
1.理解等离子电视中各主要元器件的基本结构及基本工作原理
2.认识等离子电视机各主要单元电路的组成，理解其基本的工作原理
3.电子调谐器的测量与分析
4.本机键盘控制测量与分析
5.信号处理流程测量与分析
6.音频信号处理流程测量与分析
7.YLnc同步信号控制测量与分析
8.阴极阳极驱动测量与分析
9.开关稳压电源测量与分析
YLJDQ-04E 多功能家用电子产品电气控制综合实训装置
一、能完成的实训项目
可开设电子电风扇、微电脑控制电饭锅、微波炉、电子消毒柜、全自动洗碗机、全自动洗衣机常用家电结构拆卸分析、元器件识别检测、常见典型故障分析排除等实训项目。
二、技术性能
1、输入电源：单相三线制 AC220V±10% 50Hz
2、工作环境：温度－10℃～＋40℃
3、整机容量：＜1000VA
4、安全保护：动作电流≤30mA、动作时间≤0.1S
三、系统组成
实验装置是由实训台和实训挂件两部分组成
（一）实训台（铁质双层亚光密纹喷塑结构，高密度耐磨桌面版）
1、实训电源：
交流电源：220V 50Hz（带有过流保护）
直流电源：可调、固定输出
（二）实训挂件（铁质双层亚光密纹喷塑结构，铝塑面板）实训挂件由电子电风扇、微电脑控制电饭锅、微波炉、电子消毒柜、全自动洗碗机、全自动洗衣机等组成。挂件均可设置故障点、完成排除故障等实训内容。
四、实训挂件
实训挂件由电子电风扇、微电脑控制电饭锅、微波炉、电子消毒柜、全自动冼碗机、全自动洗衣机等组成。挂件均可设置故障点、完成排除故障等实训内容。
1、电子电风扇
采用电子控制电风扇为实训模型，
手控、遥控、定时三种控制方式，包括风量调节和电源开关、定时器、红外遥控接收器以及各种功能指示灯单元，配有扇叶、扇头、调速器实训实物，适用《新型电风扇原理与维修》课程的实训考核。
2、微电脑控制电饭锅
采用微电脑控制电饭锅为实训模型，包括微电脑控制器、温度传感器、电压检测、电源保护、定时控制、LCD显示单元，配有加热实训实物，适合《电热电动器具原理与维修》课程的实训考核。
3、微波炉
采用机械式微波炉为实训模型，包括高压电路、低压电路、磁控管、定时器、联锁开关、功率分配器单元，适合《家用微波炉的原理与维修》课程的实训考核。
4、电子消毒柜
采用远红外线和臭氧两种消毒柜模型，包括电源控制、多谐振荡器、臭氧发生器、远红外线石英发热管单元。适合《电热电动器具原理与维修》课程的实训考核。
5、全自动洗碗机
采用家用全自动洗碗机为实训模型，包括控制处理电路、温度检测控制电路、水位检测控制电路、循环水泵、电源及指示灯单元组成。适合《电热电动器具原理与维修》课程的实训考核。
6、全自动洗衣机
采用波轮式洗衣机为实训模型，包括水位检测、电磁阀控制电路、电机控制、电动程控器、自动控制处理单元组成，适合《全自动洗衣机故障检修技术》课程的实训考核。
五、实训项目
1、电子电风扇结构拆卸分析、元器件识别检测、常见典型故障分析排除
2、微电脑控制电饭锅结构拆卸分析、元器件识别检测、常见典型故障分析排除
3、微波炉结构拆卸分析、元器件识别检测、常见典型故障分析排除
4、电子消毒柜结构拆卸分析、元器件识别检测、常见典型故障分析排除
5、全自动洗碗机结构拆卸分析、元器件识别检测、常见典型故障分析排除
6、全自动洗衣机结构拆卸分析、元器件识别检测、常见典型故障分析排除
7、各种家电维修测量仪器的使用练习
YLJDQ-04F 波轮式洗衣机维修技能实训考核装置
一、系统特点
1.配套性 本实训装置采用电气控制与实物分离设计，能清晰展示电气部分与执行机构的关系，电气控制采用微处理器集成电路，对象为机械实体结构，并能够方便准确测试到内部电压、电流等参数，各实训部件之间连接专用导线配套齐全，配套部件的性能、规格等均密切结合实训的需要能满足各类学校的相应课程的实训教学目标，深入理解机器的工作原理。
2.实用性 本装置具有实训考核功能，根据技能鉴定要求，教师可以很方便的设置隐蔽故障，学生能够更多的接触到典型的洗衣机故障，进行排故训练，提高学生的排故能力，完成学生对认知、安装、调试、维修等多种技能的实训；并能进行考核及记录误排次数，对学生进行更公正的评定。
3.综合性 实训内容丰富，工作原理清晰明确，使学生能够尽可能多的接触和掌握波轮式洗衣机工作方式，提升学生的综合能力和应变能力。
二、技术性能
1.输入电源：单相三线～220V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.整机容量：＜300VA
4.安全保护：动作电流≤30mA、动作时间≤0.1s
5.外形尺寸：170cm×93cm×135.5cm
三、系统组成
本装置由波轮洗衣机实物、电气控制板、实训考核系统和实验台组成。
1.波轮洗衣机实物：采用流行波轮实体设计，包括进排水系统，电动机及机械传动系统，支承机洗涤、脱水机构；
2.电气控制板：波轮洗衣机的电气控制系统，包括水位检测、电磁阀控制电路、电机控制、电动程控器、自动控制处理器等单元；
3.实训考核系统：故障设置机构采用隐蔽式设计，学生可根据故障现象通过排故单元排除故障，考核时间及过程可实现完全记录和监控；
4.实训控制柜：整体采用立体柜式结构，并设有四个带刹车万向轮，便于移动和固定，利于实训室布局。柜体为防水、防火、耐磨铝合金材料，结构坚固，造型美观大方。同时可以把实物和控制板紧密结合在一起，便于学生操作。
四、实训内容
1.全自动洗衣机常用元器件、传感器及控制芯片的认识和检测
2.全自动洗衣机机械结构的认识及拆装
3.进水、排水常见故障的检测和排除
4.洗涤、脱水常见故障的检测和排除
5.全自动洗衣机程控器的检测
6.电机及电机控制故障的检测和排除
7.机械传动系统的常见故障及检修
8.加热烘干系统常见故障的检测和排除
9.集成控制电路检测和故障分析排除
10.漏电安全防护报警系统故障分析和排除
YLJDQ-04G 滚筒式洗衣机维修技能实训考核装置
一、系统特点
1.配套性 本实训装置采用电气控制与实物分离设计，能清晰展示电气部分与执行机构的关系，电气控制采用微处理器集成电路，对象为机械实体结构，并能够方便准确测试到内部电压、电流等参数，各实训部件之间连接专用导线配套齐全，配套部件的性能、规格等均密切结合实训的需要能满足各类学校的相应课程的实训教学目标，深入理解机器的工作原理。
2.实用性 本装置具有实训考核功能，根据技能鉴定要求，教师可以很方便的设置隐蔽故障，学生能够更多的接触到典型的洗衣机故障，进行排故训练，提高学生的排故能力，完成学生对认知、安装、调试、维修等多种技能的实训；并能进行考核及记录误排次数，对学生进行更公正的评定。
3.综合性 实训内容丰富，工作原理清晰明确，使学生能够尽可能多的接触和掌握滚筒式洗衣机工作方式，提升学生的综合能力和应变能力。
二、技术性能
1.输入电源：单相三线～220V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85, %(25℃) 海拔＜4000m
3.整机容量：＜300VA
4.安全保护：动作电流≤30mA、动作时间≤0.1s
5.外形尺寸：170cm×93cm×135.5cm
三、系统组成：
本装置由滚筒洗衣机实物、电气控制板、实训考核系统和实验台组成。
1.滚筒洗衣机实物：采用卧式滚筒实体设计，包括进排水系统，电动机及机械传动系统，支撑机构，洗涤、脱水机构；
2.电气控制板：滚筒洗衣机的电气控制系统，包括水位检测、电磁阀控制电路、电机控制、电动程控器、自动控制处理器等单元；
3.实训考核系统：故障设置机构采用隐蔽式设计，学生可根据故障现象通过排故单元排除故障，考核时间及过程可实现完全记录和监控；
4.实训控制柜：整体采用立体柜式结构，并设有四个带刹车万向轮，便于移动和固定，利于实训室布局。柜体为防水、防火、耐磨铝合金材料，结构坚固，造型美观大方。同时可以把实物和控制板紧密结合在一起，便于学生操作。
四、实训内容
1.全自动洗衣机常用元器件、传感器及控制芯片的认识和检测
2.全自动洗衣机机械结构的认识及拆装
3.进水排水常见故障的检测和排除
4.洗涤脱水常见故障的检测和排除
5.全自动洗衣机程控器的检测
6.电机及电机控制故障的检测和排除
7.机械传动系统的常见故障及检修
8.加热烘干系统常见故障的检测和排除
9.集成控制电路检测和故障分析排除
10.漏电安全防护报警系统故障分析和排除
YLJDQ-04H 电子消毒柜维修技能实训考核装置
一、系统特点
1.配套性 本实训装置采用电气控制与实物分离设计，能清晰展示电气部分与执行机构的关系，电气控制采用微处理器集成电路，对象为机械实体结构，并能够方便准确测试到内部电压、电流等参数，各实训部件之间连接专用导线配套齐全，配套部件的性能、规格等均密切结合实训的需要能满足各类学校的相应课程的实训教学。
2.实用性 本装置具有实训考核功能，根据技能鉴定要求，教师可以很方便的设置隐蔽故障，学生能够更多的接触到典型的消毒柜故障，进行排故训练，提高学生的排故能力，完成学生对认知、安装、调试、维修等多种技能的实训；并能进行考核及记录误排次数，对学生进行更公正的评定。
3.综合性 实训内容丰富，工作原理清晰明确，使学生能够尽可能多的学习和掌握电子消毒柜的工作原理和消毒方式，提升学生的综合能力和应变能力。
二、技术性能
1.输入电源：单相三线～220V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.整机容量：＜250VA
4.安全保护：动作电流≤30mA、动作时间≤0.1s
5.外形尺寸：170cm×93cm×135.5cm
三、系统组成
本装置由电子消毒柜实物、电气控制板、实训考核系统和实验台组成。
1.电子消毒柜实物：采用嵌入式柜型实体设计，含显示系统，消毒方式及烘干方式，门控安全系统等。
2.电气控制板：电子消毒柜的电气控制系统，包括电路电源部分、状态显示控制、微电脑处理电路、门控安全电路等单元；
3.实训考核系统：故障设置机构采用隐蔽式设计，学生可根据故障现象通过排故单元排除故障，考核时间及过程可实现完全记录和监控；
4.实训控制柜：整体采用立体柜式结构，并设有四个带刹车万向轮，便于移动和固定，利于实训室布局。柜体为防水、防火、耐磨铝合金材料，结构坚固，造型美观大方。同时可以把实物和控制板紧密结合在一起，便于学生操作。
四、实训内容
1.电子消毒柜主要元器件，控制芯片，显示器件的认识与检测
2.电子消毒柜结构的认识与拆装
3.电子消毒柜部分电路的原理分析及相互联系
4.电子消毒柜红外线高温发生电路常见故障与检测维修
5.电子消毒柜臭氧发生电路常见故障及检测维修
6.电子消毒柜紫外线发生电路的常见故障及检测维修
7.电子消毒柜定时系统常见故障及检测维修
8.电子消毒柜常见故障与维修
YLJDQ-041 变频式抽油烟机维修技能实训考核装置
一、系统特点
1.配套性 本实训装置采用电气控制与实物分离设计，能清晰展示电气部分与执行机构的关系，电气控制采用微处理器集成电路，对象为机械实体结构，并能够方便准确测试到相关的电压、电流等参数，各实训部件之间连接专用导线配套齐全，配套部件的性能、规格等均密切结合实训的需要能满足各类学校的相应课程的实训教学。
2.实用性 本装置具有实训考核功能，根据岗位技能要求，教师可以很方便的设置隐蔽故障，学生能够更多的接触到典型的变频抽油烟机故障，进行排故训练，提高学生的排故能力，完成学生对认知、安装、调试、维修等多种技能的实训；并能进行考核及记录误排次数，对学生进行更公正的评定。
3.综合性 实训内容丰富，工作原理清晰明确，使学生能够尽可能多的接触和掌握变频式抽油烟机工作方式，提升学生的综合能力和维修技能。
二、技术性能
1.输入电源：单相三线～220V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.整机容量：＜50VA
4.安全保护：动作电流≤30mA、动作时间≤0.1s
5.外形尺寸：170cm×93cm×135.5cm
三、系统组成
本装置由变频式抽油烟机实物、电气控制板、实训考核系统和实验台组成。
1.变频式抽油烟机实物：有电机，离心式风扇，频率变换控制系统，照明灯，挡光罩，集油罩，集油盒等组成；
2.电气控制板：抽油烟机的电气控制系统，包括微处理变频控制、照明控制电路、自动报警系统、自动监测及启动电路等单元；
3.实训考核系统：故障设置机构采用隐蔽式设计，学生可根据故障现象通过排故单元排除故障，考核时间及过程可实现完全记录和监控；
4.实训控制柜：整体采用立体柜式结构，并设有四个带刹车万向轮，便于移动和固定，利于实训室布局。柜体为防水、防火、耐磨铝合金材料，结构坚固，造型美观大方。同时可以把实物和控制板紧密结合在一起，便于学生操作。
四、实训内容
1.变频式抽油烟机常用元器件、控制芯片的认识和检测
2.变频式抽油烟机的工作原理介绍及分析
3.变频式抽油烟机机械结构的认识及拆装
4.电机及电机控制故障的检测和排除
5.离心式风扇常见故障的检测和排除
6.变频式抽油烟机微处理变频控制的常见故障的现象分析及排除
7.自动报警系统的常见故障及检修
8.集成控制电路检测和故障分析排除
9.滤油装置的常见故障的检测与维修
10.漏电安全防护报警系统故障分析和排除
YLJDQ-04K 微波炉维修技能实训考核装置
一、系统特点
1.配套性 本实训装置采用电气控制与实物分离设计，能清晰展示电气部分与执行机构的关系，电气控制采用微处理器集成电路，对象为机械实体结构，并能够方便准确测试到相关的电压、电流等参数，各实训部件之间连接专用导线配套齐全，配套部件的性能、规格等均密切结合实训的需要能满足各类学校的相应课程的实训教学。
2.综合性 实训内容丰富，工作原理清晰明确，使学生能够尽可能多的接触和掌握微波炉工作方式，提升学生的综合能力和维修技能。
二、技术性能
1.输入电源：单相三线～220V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.整机容量：＜300VA
4.安全保护：动作电流≤30mA、动作时间≤0.1s
5.外形尺寸：170cm×93cm×135.5cm
三、系统组成
本装置由微波炉实物、电气控制板、实训考核系统和实验台组成。
1.微波炉实物：主要有电源部分、磁控管、炉腔、炉门四部分组成
2.电气控制板：微波炉的电气控制系统，包括微波产生电路、磁控管控制电路、状态显示电路、定时电路、安全保护电路等单元；
3.实训考核系统：故障设置机构采用隐蔽式设计，学生可根据故障现象通过排故单元排除故障，考核时间及过程可实现完全记录和监控；
4.实训控制柜：整体采用立体柜式结构，并设有四个带刹车万向轮，便于移动和固定，利于实训室布局。柜体为防水、防火、耐磨铝合金材料，结构坚固，造型美观大方。同时可以把实物和控制板紧密结合在一起，便于学生操作。
四、实训内容
1.微波炉主要元器件，控制芯片，显示器件的认识与检测
2.微波炉结构的认识及拆装
3.微波炉微波产生电路的常见故障及检测维修
4.微波炉加热的原理分析及实物演示
5.微波炉控制电路及定时电路常见故障与检测维修
6.微波炉电压转换电路的常见故障及检测维修
7.微波炉保护装置的检测与维修
8.微波炉常见故障的检测及维修
9.漏电安全防护报警系统故障分析和排除
YLJDQ-04L 电磁炉维修技能实训考核装置
一、系统特点
1.配套性 本实训装置采用电气控制与实物分离设计，能清晰展示电气部分与执行机构的关系，电气控制采用微处理器集成电路，对象为机械实体结构，并能够方便准确测试到相关的电压、电流等参数，各实训部件之间连接专用导线配套齐全，配套部件的性能、规格等均密切结合实训的需要能满足各类学校的相应课程的实训教学。
2.实用性 本装置具有实训考核功能，根据技能鉴定要求，教师可以很方便的设置隐蔽故障，学生能够更多的接触到典型的电磁炉故障，进行排故训练，提高学生的排故能力，完成学生对认知、安装、调试、维修等多种技能的实训；并能进行考核及记录误排次数，对学生进行更公正的评定。
3.综合性 实训内容丰富，工作原理清晰明确，使学生能够尽可能多的接触和掌握电磁炉的工作方式，提升学生的综合能力和维修技能。
二、技术性能
1.输入电源：单相三线～220V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.整机容量：＜3kVA
4.安全保护：动作电流≤30mA、动作时间≤0.1s
三、系统组成
本装置由电磁炉实物、电气控制板、实训考核系统和实训柜组成。
1.电磁炉实物：采用流行的BOKING新一代超微晶面板设计；
2.电气控制面板：电磁炉的电气控制系统，包括振荡电路、IGBT激励电路、 PWM脉宽调控电路、同步电路、VAC检测电路、电流检测电路、VCE检测电路、浪涌电压监测电路、过零检测 、锅底温度监测电路、IGBT温度监测电路；
3.实训考核系统：故障设计机构采用隐蔽式设计，学生可根据故障现象通过排故单元排除故障，考核时间及过程可实现完全记录和监控；
4.实训柜：整体采用立体柜式结构，并设有四个带刹车万向轮，便于移动和固定。柜体为防水、防火、耐磨铝合金材料，结构坚固。同时可以把实物和控制板结合起来，便于学生操作。
四、实训项目
1.电磁炉常用元器件、传感器及控制芯片的认识和检测
2.电磁炉结构的认识及拆装
3.振荡电路常见故障的检测与故障排除
4.IGBT激励电路故障的检测与故障排除
5.PWM脉宽调控电路故障的检测与故障排除
6.同步电路故障的检测与故障排除
7.VAC检测电路的检测与故障排除
8.电流检测电路的检测与故障排除
9.VCE检测电路的检测与故障排除
10.浪涌电压监测电路的检测与故障排除
11.过零检测电路的检测与故障排除
12.锅底温度监测电路的检测与故障排除
13.IGBT温度监测电路检测与故障排除
YLJDQ-042 电烤箱维修技能实训考核装置
一、系统特点
1.配套性 本实训装置采用电气控制与实物分离设计，能清晰展示电气部分与执行机构的关系，电气控制采用微处理器集成电路，对象为机械实体结构，并能够方便准确测试到相关的电压、电流等参数，各实训部件之间连接专用导线配套齐全，配套部件的性能、规格等均密切结合实训的需要能满足各类学校的相应课程的实训教学。
2.实用性 本装置具有实训考核功能，根据技能鉴定要求，教师可以很方便的设置隐蔽故障，学生能够更多的接触到典型的电烤箱故障，进行排故训练，提高学生的排故能力，完成学生对认知、安装、调试、维修等多种技能的实训；并能进行考核及记录误排次数，对学生进行更公正的评定。
3.综合性 实训内容丰富，工作原理清晰明确，使学生能够尽可能多的接触和掌握电烤箱的工作方式，提升学生的综合能力和维修技能。
二、技术性能
1.输入电源：单相三线～220V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：＜2kVA
三、系统组成
本实训装置由电烤箱实物、实训线路板模块、手动考核系统三部分组成。
1.电烤箱实物：主要由箱体、电热元件、调温器、定时器和功率调节开关等构成。其箱体主要由外壳、中隔层、内胆组成三层结构，在内胆的前后边上形成卷边，以隔断腔体空气；在外层腔体中充填绝缘的膨胀珍珠岩制品，使外壳温度大大减低；同时在门的下面安装弹簧结构，使门始终压紧在门框上，使之有较好的密封性。
2.实训线路板：主要有电源、单片机控制电路、数码显示电路、实物控制电路组成。
3.手动考核系统：由手动设置故障箱和手动排故电路组成；故障设置机构采用隐蔽式设计，学生可根据故障现象通过排故单元排除故障。
四、实训项目
1.电烤箱的拆装
2.电烤箱主要器件的拆装、认识
3.电烤箱电源故障分析与排除
4.电烤箱能加热，加热指示灯不亮故障分析与排除
5.电烤箱加热指示灯亮，不加热故障分析与排除
6.电烤箱加热指示灯不亮且不加热故障分析与排除
7.电烤箱不能定时加热故障分析与排除实训
8.电烤箱LED数码管指示缺笔故障分析与排除实训
9.电烤箱LED数码管缺位指示故障分析与排除实训
10.电烤箱LED数码管不显示故障分析与排除实训
11.电烤箱功率偏低故障分析与排除
