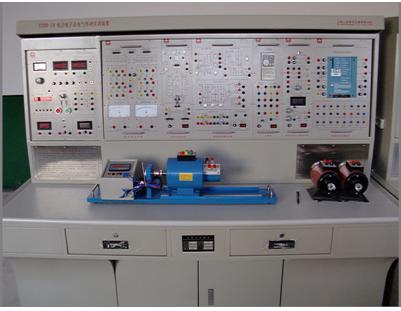

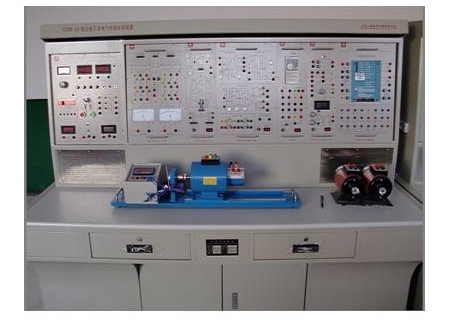

YLADZK-1工业自动化控制系统实训考核装置

YLADZK-1工业自动化控制系统实训考核装置

YLADZK-1工业自动化控制系统实训考核装置

一、工业自动化控制系统实训考核装置 概述

“YLADMC-1交直流调速自动控制系统实训考核装置”是集电力电子变流技术,PLC可编程控制技术,交流变频调速技术,欧陆514C直流调速技术为一体的现代工业自动化电气控制实训平台。本装置设计时结合了当今国际工业自动化应用技术水平的发展,集计算机控制技术、网络技术、通信技术、自动控制技术于一体,充分考虑实用性、可靠性与安全性研制的新型实训装置实训台配有测量仪表、常规电器、可编程控制器、直流调速器、工控组态软件、三相异步电机、直流电机等装置。该系统可以完成工业自动化控制技术的多种实训教学,系统也支持自行编制、设计开发的综合性实训,具有较强的完备性、灵活性和先进性。YLADZK-1工业自动化控制系统实训考核装置

二、工业自动化控制系统实训考核装置 产品特点

1.装置采用组件式结构,更换便捷,如需要扩展功能或开发新实训,只需

添加部件即可,永不淘汰。

2.实训对象形象逼真,接近工业现场的实际应用,通过本装置的训练,学

生很快就能适应现场的工作。

    3.采用西门子S7-200型可编程序控制器,功能强大、性能优越,采用模块化设计,便于组合灵活,用户可根据不同的需要组成不同的控制系统。

4.采用西门子MM420变频器,带RS485通信接口及BOP面板

5.采用英国欧陆的514C直流调速器。

6.实训项目齐全,含电力电子变流技术、直流调速、交流调速、PLC数字量、模拟量实训、网络通讯等

7.数据采集和工控组态软件的应用开发,所有实训项目均有组态棒图跟踪教学。

三、工业自动化控制系统实训考核装置 技术性能

  1、输入电源: 三相四线(或三相五线 380V±10% 50HZ)

  2、工作环境: 温度-10℃-+40℃ 相对湿度<85%(25℃) 海拨<4000m

  3、装置容量:<1.5KVA

  4、外形尺寸:190×73×160 cm3

四、 装备配置

1、ZK01电源控制屏(铁质双层亚光密纹喷塑结构,铝质面板)

(1)    提供三相交流电源:三相交流电源 380V (带过流保护)

(2)    三相同步变压器(380/50 △/Y)

六、  交流电压表:可通过其下方的波段开关切换指示三相电网输入线电压,精度1.0级;

(4)直流数字电压表一只:测量范围0~500V,三位半数显,输入阻抗为10MΩ,精度0.5级,为直流调速系统提供电压指示;

(5)直流数字电流表一只:测量范围为0~5A,三位半数显,精度0.5级,为直流调速系统提供电流指示。

(6)人身安全保护体系

          电流型漏电保护装置:控制屏若有漏电现象,漏电流超过一定值,即切断电源。实验连接线及插座:强、弱电连接及插座分开,不能混插。强电连接线及插座采用全封闭工艺,使用安全、可靠、防触电。

(7)实验管理器

     具有设定实验时间、定时报警、切断电源等功能;还可以自动记录与区分由于接线或操作错误所造成的漏电告警、仪表超量程告警等。

(8)控制屏其它设施

    控制屏正面大凹槽内,设有两根不锈钢管,可挂置实验部件,控制屏两边设有单相三极220V电源插座及三相四极380V电源插座,还设有实验台照明用的40W日光灯一盏。

2、ZK02实验桌

    实验桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,形状似长方体封闭式结构,造形美观大方;设有两个大抽屉、柜门,用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个万向轮和四个固定调节机构,便于移动和固定,有利于实验室的布局。

3、DQ03-1不锈钢电机导轨、1024光码盘测速系统及智能数显转速表
4、DQ27三相可调电阻(每组900Ω×2/0.41A/150W)

作为实验中的可调电阻性负载用。

5、ZK03三相可控整流主电路
    提供6只5A/1000V的晶闸管,每只晶闸管均设有阻容吸收保护装置,提供6只5A/1000V的二极管。

6、ZK04 三相晶闸管触发电路

   三相触发电路由KC04,KC41,KC42等集成电路组成,设有锯齿波斜率调节旋钮及波形观测孔,偏移电压调节旋钮及观测孔,移相控制旋钮。

7、ZK05单相晶闸管触发电路

提供西门子TCA785单相晶闸管集成触发电路,面板上有对应波形观测孔。

8 、ZK06 PLC主机实训挂件(CPU224,EM235)

9 、ZK07 PLC模拟实训挂件

  该挂件提供以下实训模块:

(1)装配流水线的模拟控制

(2)三相异步电动机星/三角(Y/△)换接

(3)五相步进电动机的模拟控制

(4)十字路口交通灯控制

(5)液体混合装置控制的模拟

(6)电梯控制系统的模拟

(7)机械手动作的模拟

(8)四节传送带的模拟

(9)运料小车控制模拟

10、ZK08 变频器及外围电路实训挂件

采用西门子MM420变频器,带RS485通信接口及BOP面板

11、ZK09 欧陆514C直流调速器实训挂件

    提供欧陆514C直流调速器及外围实训电路模块

12 、DQ09 直流并励电动机

13 、DQ07-1直流发电机

14 、PC/PPI编程电缆

15 、MCGS工控组态软件

16、ZK10三相隔离变压器(380/220)

17 、SY06 实训连接线及辅助配件

根据不同实验项目的特点,配备两种不同的实验联接线,强电部分采用高可靠护套结构手枪插连接线(不存在任何触电的可能),里面采用无氧铜抽丝而成头发丝般细的多股线,达到超软目的,外包丁晴聚氯乙烯绝缘层,具有柔软、耐压高、强度大、防硬化、韧性好等优点,插头采用实芯铜质件外套铍轻铜弹片,接触安全可靠;弱电部分采用弹性铍轻铜裸露结构联接线,两种导线都只能配合相应内孔的插座,这样大大提高了实验的安全及合理性。



五、实训项目

1.电力电子变流技术

(1)单相半波可控整流电路实训

(2)单相桥式半控整流电路实训

(3)单相桥式全控整流电路实训

(4)锯齿波同步移相双脉冲触发电路实训

(5)三相半波整流电路实训

(6)三相桥式半控整流电路实训

(7)三相全控桥式整流电路实训

2.可编程控制器技术实训

(1)装配流水线的模拟控制

(2)三相异步电动机星/三角(Y/△)换接

(3)五相步进电动机的模拟控制

(4)十字路口交通灯控制

(5)液体混合装置控制的模拟

(6)电梯控制系统的模拟

(7)机械手动作的模拟

(8)四节传送带的模拟

(9)运料小车控制模拟

3.交流调速技术实训

(1)变频器功能参数设置与操作

(2)多段速度选择变频调速

(3)异步电机的变频开环调速

(4)基于PLC通信方式的变频器闭环定位控制

(5)基于PLC通信方式的变频器开环调速

(6)基于PLC模拟量方式的变频器闭环调速

4.直流调速技术实训(欧陆514C)

(1)转速电流双闭环不可逆调速系统

(2)转速电流双闭环可逆调速系统

(3)负载扰动

(4)给定积分器单元



六、 部件明细价格表

序号

编号

名 称

数量

单价

(元)

1

ZK01

电源控制屏

1件

11000

2

ZK02

实验桌

1张

1500

3

DQ03-1

不锈钢电机导轨、1024光码盘测速系统及智能数显转速表

1件

3800

4

DQ27

三相可调电阻(每组900Ω*2/0.41A)

1件

800

5

DK03

晶闸管主电路

1件

2000

6

DK04

三相晶闸管触发电路

1件

1600

7

DK05

单相晶闸管触发电路

1件

700

8

ZK06

PLC主机实训挂件(CPU224,EM235)

1件

6000

9

ZK07

PLC模拟实训挂件

1套

2500

10

ZK08

变频器及外围电路实训挂件

1件

4100

11

ZK09

欧陆514C直流调速器及外围电路实训挂件

1件

9600

12

ZK10

三相隔离变压器(380/220)

1件

1500

12

DQ09

直流并励电动机

1台

1250

13

DQ07-1

直流发电机

1台

1250

14

DQ10

三相鼠笼异步电机

1台

600

15



PC/PPI编程电缆

1根

600

16



MCGS工控组态软件

1套

2800

17

SY06

实训连接线及辅助配件

1套

900
