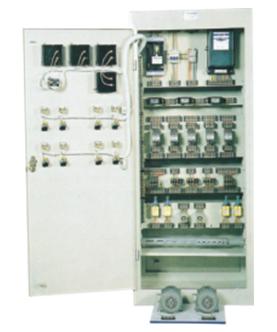

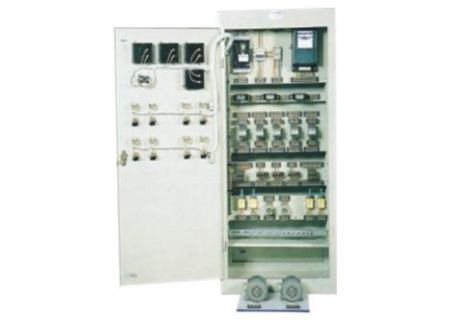

YL-760A型 初级电工、电拖实训考核装置(柜式)
一、初级电工、电拖实训考核装置 产品特点：
YL-760A型初级电工、电拖实训考核装置是按照劳动社会保障部颁发的“工人技术等级标准”和“职业技能鉴定规范”的内容要求，根据初级电工培训考核的实际情况而设计的新一代集培训学习、理论验证、实际操作能力、考核鉴定于一体的多功能柜式设备。整台设备以标准的电气控制柜为主柜，利用柜体的双面空间，布置电器及配套实验器材，能完成初级电工考核鉴定中的电力拖动控制与照明电路的实操项目，该电工、电拖实训考核装置坚持理论联系实际的原则，突出技能训练，注重针对性、实用性、科学性，经全国多家职业技能训练中心、职校、技校使用证明，该柜体设计合理、实操方便，占地面积少。为延长电器的使用寿命，各电器的接点都与接线端子相连，再让学生在接线端子上接线，连接电机、电器来完成各项控制实验，有效降低材料消耗，延长使用寿命。该套设备适用于各劳动职业技能鉴定部门，同时适应各大、中专、技校、职校初级电工、电拖专业教学与实训考核。
二、初级电工、电拖实训考核装置 结构及电器配置：
该装置按标准电气控制柜设计制造规格，充分利用双面位置，柜内装有完成各种照明电路所需的单相电度表、日光灯、单联开关、插座、感应开关、漏电开关等，以及电气控制所需要的多种低压电器，如漏电断路器、熔断器、电流互感器、交流接触器、时间继电器、热继电器、中间继电器、行程开关、按钮、信号灯、转换开关、电压表、电流表、功率表及电度表等，为了延长电器使用寿命，各电器的接点都与接线端子相连，再由接线端子与被控制电气连接。
三、初级电工、电拖实训考核装置 主要技术参数：
1、输入电源：电压AC380V，电流5A。
2、外形尺寸：700cm×500cm×1700cm
四、实验操作项目：
1.单相起动停止控制电路；
2.异步电动机点动控制电路；
3.异步电动机两地控制电路；
4.异步电动机联锁正反转控制电路；
5.双重联锁正反转控制电路；
6.自动顺序起动控制；
7.手动顺序起动控制；
8.异步电动机星、三角控制电路；
9.异步电动机能耗控制电；
10.异步电动机反接制动控制电路；
11.自动往返控制电路；
12.正反转点动、起动控制电路；
13.带有点动的自动往返控制电路；
14.异步电动机自锁控制电路；
15.异步电动机单向点动、起动控制电路；
16.电阻降压起动控制电路；
17.C620-1型车床控制电路；
18.电动葫芦电气控制电路；
……自由设计项目。
19.白炽灯控制电路；
20.日光灯控制电路；
21.触摸开关控制白炽灯电路；
22.声控开关控制楼梯白炽灯电路；
23.人体感应开关控制楼梯白炽灯电路；
24.单相电度表直接安装电路；
25.单相电度表间接安装电路；
26.三相电度表直接安装电路；
27.三相电度表间接安装电路；
28.电压表、电流表安装电路；
29.一台电流互感器用于单相回路的接线电路；
30.三台电流互感器接成星形接线电路；
31.三台电流互感器接成三角形接线电路；
32.Y3150型滚齿机控制电路；
33.单相电动机控制电路；
34.电流互感器与电流表配用接线电路；
35.两台电流互感器差接接线电路；
36.万能转换开关和电压表测量三相电压接线电路；
初级电工、电拖实训考核装置每台配置清单（柜式）
一．电工部分
序号
名称
数量
单位
备注
1
日光灯实训组件
1
套
2
彩色灯泡及灯座
10
套
3
单线开关
1
只
4
二线开关
1
只
5
单相漏电开关
1
只
6
三相开关
1
只
7
调光开关
1
只
8
触摸延时开关
1
只
9
人体感应自动开关
1
只
10
声光控延时开关
1
只
11
盒式开关
1
只
12
插座
2
只
13
螺旋式溶断器
2
只
14
4uF电容
1
只
15
单相电度表
1
只
16
单相交流电机
1
只
二．电拖部分
|
序号 |
型号 |
名称 |
数量 |
单位 |
备注 |
|
1 |
D247LE﹣32 |
三相漏电开关 |
1 |
只 |
正泰 |
|
2 |
|
电流互感器 |
3 |
只 |
正泰 |
|
3 |
DT862﹣4 |
三相四线有功电能表 |
1 |
只 |
正泰 |
|
4 |
CJX2﹣0901 |
交流接触器 |
5 |
只 |
正泰 |
|
5 |
JZ7﹣44 |
中间继电器 |
2 |
只 |
正泰 |
|
6 |
JR36﹣20 |
热继电器 |
3 |
只 |
正泰 |
|
7 |
|
螺旋式熔断器 |
4 |
只 |
正泰 |
|
8 |
YBLX﹣19/21 |
行程开关 |
4 |
只 |
正泰 |
|
9 |
ST3 |
电子式时间继电器 |
2 |
只 |
SUNWORLD |
|
10 |
|
桥堆 |
1 |
只 |
|
|
11 |
|
可控硅 |
1 |
只 |
|
|
12 |
380（△）180W |
三相异步电机 |
2 |
只 |
|
|
13 |
220V 180W |
单相电机 |
1 |
只 |
|
三．控制面板部分
|
序号 |
型号 |
名称 |
数量 |
单位 |
备注 |
|
1 |
6L2 |
交流电压表 450V |
1 |
只 |
精华 |
|
2 |
6L2 |
交流电流表 30A |
3 |
只 |
精华 |
|
3 |
|
指示灯 |
7 |
只 |
正泰 |
|
4 |
|
控制按钮 |
8 |
只 |
正泰 |
|
5 |
|
转换开关 |
1 |
只 |
长江 |
