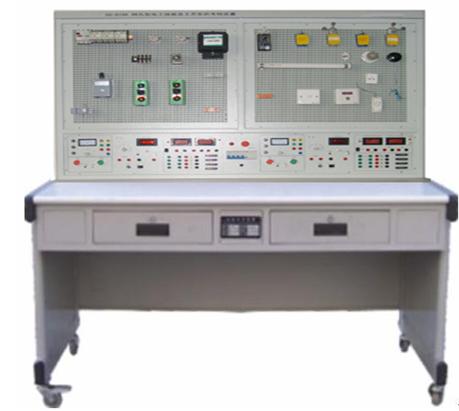

YLSG-09型电工实训考核装置(网孔板、双组型)

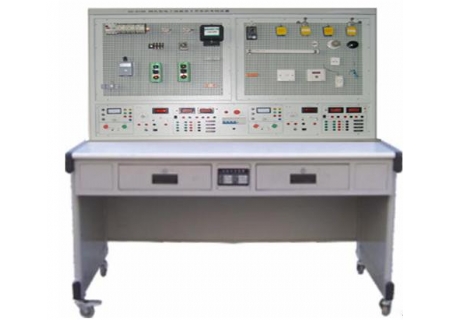

YLSG-09型电工实训考核装置(网孔板、双组型)

YLSG-09型电工实训考核装置(网孔板、双组型)

一.YLSD-09网孔型电工实训考核装置

育联公司综合了大中专院校、职业院校、技工学校的《电工技能训练》《电工实训》《电气控制技术》《电力拖动控制线路与技能训练》等相关科目的实验及实训教学内容而研发了电工实训考核装置。电工实训装置采用网孔板结构,,外形美观,结构合理,牢固、耐用,实训方式灵活,训练与鉴定接近工业现场,添加元器件即可增加实训项目,可扩展性强,电工实训装置设置科学安全保护措施,确保设备和使用者人身安全,特别适合各大中专、职业学院、技工学校和各类培训机构训练学生电工基本技能、专业技能和综合技能,也可进行电工等级考核和技能鉴定,可达到劳动和社会保险职业技能鉴定中级以上水平。该装置是各类学校实验实训室现代化的重要标志产品。YLSG-09型电工实训考核装置(网孔板、双组型)

二、网孔型电工实训考核装置 特点:

1、电气控制元器件都装在网孔板上,安装和撤除操作起来方便、灵活、更换快捷、易扩展功能或开展新实训项目。

2、操作台只需三相四线交流电源即可投入使用,占地面积小。

3、每组设有电压型电流型漏电保护器,并有自动全程监控实训装置过载或短路,一旦发生即可自动切断电源,故障排除后方可再次启动工作电源。能确保设施和操作者安全。各电源输出均有监视功能,各测量仪表也均有可靠的保护功能。

4、实训台为双组型,台面宽敞,两个学生可同时进行实训,电源及保护独立,互不干扰。

三、网孔型电工实训考核装置 技术性能:

1、工作电源:三相四线(或三相五线)~380V±5% 50Hz

2、温度:-10℃~40℃,相对湿度<85%(25℃)

3、装置容量:<1.5KVA

4、重量:200Kg

四、实训台完成的实验实训项目清单(也可以根据要求适配)



1.电工布线工艺实训

2.两个开关控制一盏灯线路训练

3.声控开关控制白炽电路训练

4.二地控制一盏灯电路训练

5.三地控制一盏灯电路训练

6.日光灯线路接线训练

7.单相电度表直接安装接线

8.单相电度表经电流互感器安装接线

9.室内照明电路安装训练

10.配电板安装训练

11.交流负载电功率的测量

12.三相异步电动机直接启动控制

13.三相异步电动机接触器点动控制线路

14.三相异步电动机接触器自锁控制线路

15.三相异步电动机Y/△自动控制线路

16.用倒顺开关控制三相异步电动机正反转线路

17.接触器联锁的正反转控制线路

18.按钮联锁的三相异步电动机正反转按钮线路

19.双重联锁的三相异步电动机正反转按钮线路

20.三相异步电动机多地控制

21.工作台自动往返控制线路

22.三相异步电动机串电阻降压启动控制线路

23.三相异步电动机能耗制动控制线路

五、实训项目所需元器件清单(每组配备清单)

序号

名 称

型号与规格

数 量

1

单相电度表

DD862-2

1

2

单相闸刀开关

HK8

1

3

拉线开关

4A/250V

1

4

平灯头

6A/250V

2

5

园形插座

T3-10

1

6

电流互感器

LQG-0.5

1

7

墙壁开关座



2

8

声控开关

118-B30

1

9

低压断路器

DZ108-20/10

1

10

螺旋式保险盒

RL1-15/3A

3

11

直插式保险盒

RT14-20/2A

2

12

交流接触器

CJX2-0910

3

13

辅助触头

F4-22

3

14

热继电器

R16B-20/3

1

15

通电延时时间继电器

ST3PA-B/380V(0-60S)

1

16

时间继电器座

PF-083A

1

17

3H铁壳按钮



2

18

行程开关

LX9-222

2

19

行程开关

LX9-001

2

20

倒顺开关

K03-15

1

21

日光灯管

Y210RR25/10W

1

22

镇流器

13W

1

23

日光灯座



2

24

接线端子排

JF5-2.5/5

5

25

G形导轨



1

26

走线槽



2米

27

螺丝



90

28

螺丝刀



2

29

尖嘴钳



1

30

剥线钳



1

31

三相鼠笼异步电动机

380V/Y/△180W

1



































性能说明

一.操作台特点:

1.实训屏外壳:铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板、结构坚固,造型美观大方、桌子左右个设有两个抽屉。有调节桌面稳定的固定底座脚,网孔板孔径标准尺寸。

2电气控制线路元器件装在网孔板上进行训练,操作方便,更换便捷,容易扩展功能或开发新的实训项目。(增加元器件即可增加相应的实训内容)。

3.操作台只需三相四线的交流电源即可投入使用,占地面积小,节约实训用房。

4.实训台配备二组相互独立的电源,互相不干扰,即可以同时提供二个学生同时进行实训内容。

5.操作台设有漏电保护器,能确保操作人员的安全,电源输出均有监视及短路保护等功能,使用安全可靠。

6.实训台中所用到的元器件均采用外资企业、国内名优、军工企业、合资企业的产品,产品性能可靠,放心实验。

二.操作台的电源及参数:

1.输入电源:三相四线电源~380V±10%,输入时红、黄、绿三只指示灯亮。

2.温度:-5℃~±40℃,相对湿度<85%(25℃),

3.装置容量:<1.5KVA.

4.操作台电源器件配置一览

序 号

名   称

型 号 规 格

数 量

1

三相电源(带告警保护)

自制

1

2

交流电流表(测量有效值)

自制

1

3

功率、功率因素表

自制

1

4

大功率电阻器



3

5

二极管



1

6

接线端子排



1

7

G形导轨

JF5-2.5/5



8

走线槽



若干

9

其它器件



若干

三.操作台的功能及操作使用:

实训台电源面板(单组)

1.公共部分:外部电源接通时指示灯亮,电源总开关手柄往上拨后,实训台左右二组电源即可开始工作。公共部分具有急停按钮,遇到紧急情况按下急停按钮即可切断实训台电源。

2.总开关开启后分别向左右二组送电,经三只保险座后,每组各自有三相电源输出开关控制三相电源U、V、W、N输出,每相输出大电流为1A,有电压表通过转换开关指示三相输出线电压。

3.每组提供一路直流稳压电源,电压0~30V,电流1A,由多圈电位器连续调节。

注意:电压调节高和低时调节力度要轻,避免损坏电位器。

4.每组提供一低压固定交流电源,输出电压值为:3V、6V、9V、12V、18V、24V、36V低压交流电源,输出大电流为2A.

5. 电源的短路、过流均有短路和过流保护。

四.实训时,先应规划好元器件的固定位置和走线位置,然后再动手操作。

五.注意事项及安全措施

1.使用时,手要干净,禁止用锋利的东西划砸实验装置及配件。

2.做强电实验时,必须先接好线路图,认清楚零线、地线、相线,经老师检查无误后方可通电,严禁用手或导电物在强电器件上相碰,严禁违章操作。

3.使用完毕,必须关掉电源总开关。

4.设备虽然有保护装置,但在操作过程中不允许短路各输出端。

5.电动机在工作时,严禁用手碰轴前端及后端风叶,做缺相电机实验时,电机带电工作不能超过1小时。

6.做实验时,参考每个元件的接点,连线时照接点连接即可。控制屏里的主电源已经接好,连接好实验时,从三相四线输出端上的“U、V、W”开始连线即可。

7.实验台上单相电源输出插座是供学生外接设备用的电源,大输出2A.

8.实验台三相四线每组输出总功率大为750W,电动机只能用我公司配套的特制电机,一切外接大容量设备损坏本实验装置的行为,不属于保修范围之内。

9.本实验装置机动灵活,学校可根据各自情况开展一些自己设计的电路图进行实训,调动学生的学习主动性,开发性
