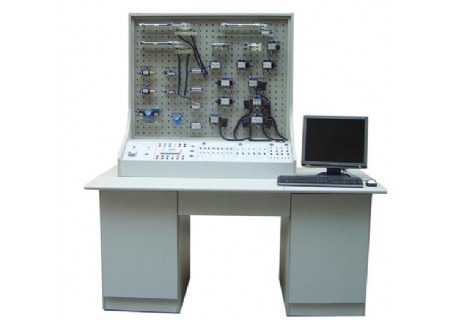

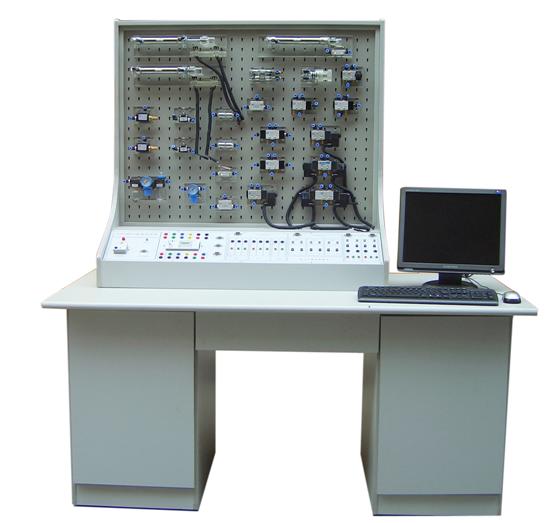

YL-22气动PLC控制实训装置

YL-22气动PLC控制实训装置

YL-22气动PLC控制实训装置

一、气动PLC控制实训装置 主要技术参数

1、电源AC 220V  50HZ

2、直流电源:输入AC 220V,输出DC 24V/3A

3、可编程控制器(PLC):三菱FX1S-20MR主机  12输入 8输出(继电器输出方式)

4、空气压缩机(基本配置小型机)电机功率:250W   电源:AC220V

5、公称容量:10L

6、额定输出气压0.7Mpa

7、实训装置外型尺寸:1600mm×700mm×760mm

8、实训台尺寸:1050mm×450mm×1100mmYL-22气动PLC控制实训装置

二、气动PLC控制实训装置 主要特点

1、气动PLC控制实训装置主要由实训桌及实训台、气动元件和电气控制器件、可编程控制器(PLC)等组件组成。

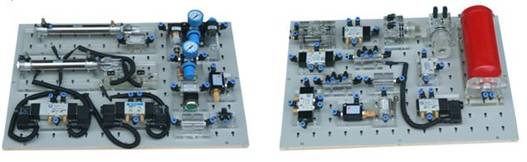

2、实训气动元件采用活动按杆结构,实训组装四路快捷方便;实验回路清晰度高。

3、实训气源压力低,电气控制采用低压直流24V电源;实训气路控制电路安全可靠。

4、实训控制单元也可以采用独立的继电器控制单元进行电气控制,通过比较突出PLC可编序控制的优越性和先进性,加深对PLC编程器的了解与掌握。

三、气动PLC控制实训装置 气动基本实训回路

1、单作用气缸的换向回路               12、过载保护回路

2、双作用气缸的换向回路               13、互锁回路

3、单作用气缸速度控制回路            14、单缸单往复控制回路

4、双作用气缸单向调速回路           15、单缸连续往复动作回路

5、双作用气缸双向调速回路            16、直线缸、旋转缸顺序动作回路

6、速度换接回路                           17、多缸顺序动作回路

7、缓冲回路                                 18、双缸、同步动作回路

8、二次压力控制回路                     19、回缸联动回路

9、高低压转换回路                        20、卸荷回路

10、计数回路                                21、或门型梭阀的应用回路

11、延时回路                                22、快速排气阀应用回路
