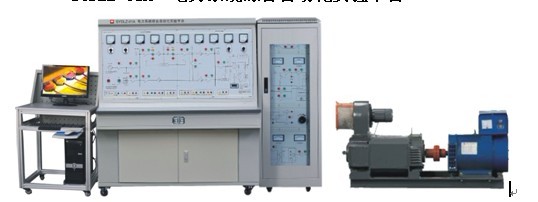

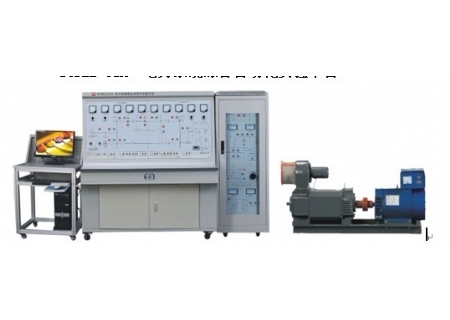

YLDLZ-01A 电力电力系统综合自动化教学实验装置

YLDLZ-01A 电力电力系统综合自动化教学实验装置

YLDLZ-01A 电力电力系统综合自动化教学实验装置

 “YLDLZ-01A电力系统综合自动化教学实验装置”是综合了目前高等院校《电力系统自动化》、《电气设备》、《电力系统自动装置原理》、《电力系统分析》和《电力工程》等多门专业课程中的教学内容,并结合生产实际应用和发展,而研发的新型实验装置。能以真实直观的实验教学形式对学生进行专业技能训练。本装置具有设备器件利用率高,实验教学系统性强,占用实验场地少,性能价格比高等优点。

一、电力电力系统综合自动化教学实验装置 技术性能

 1. 输入电源:三相四线 380V±10% 50Hz

 2. 工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m

 3. 装置容量:<1.5kVA

4. 外形尺寸:187cm×73cm×166cm 二、装置的配备及要求本装置将实验所需的交流电源、高压直流电源、交流测量仪表、直流测量仪表、电子秒表、各种规格的负载电阻及各种规格的继电器等有机地结合在一起,配套齐全。本装置由控制屏、实验桌及挂件箱组成。采用不同的挂件组合即可完成不同的实验内容。

三、电力电力系统综合自动化教学实验装置 实验项目

 1. 准同期并列实验

 (1) 自动准同期条件测试实验

 (2) 同期电源部分测试实验

 (3) 自动准同期线性整步电压(相敏环节)测试实验

 (4) 自动准同期导前时间整定及测量方法实验

 (5) 自动准同期压差闭锁与整定实验

 (6) 自动准同期频差闭锁与整定实验

 (7) 自动准同期相差闭锁与整定实验

 (8) 合闸部分整体检测(半自动准同期并网)实验

 (9) 自动准同期频差方向测量回路实验

(10)自动准同期调频脉宽整定实验

(11)自动准同期调频部分整体检测(自动准同期并网)实验

 2. 可控励磁发电系统实验与综合、考核实验

 (1) 可控励磁发电系统综合认识与测试实验

 (2) 无功调差及自动检测实验

 (3) 综合放大及调节特性实验

 (4) 过励限制特性实验

 (5) 调节整定及控制方式相互切换实验

 (6) 功率器件的移相触发电路实验

 (7) 励磁系统相序和极性检测实验

 (8) 可控功率整流主电路实验

 (9) 可控励磁系统主电路保护实验

 (10) 无功欠励限制实验

 (11) 可控励磁发电系统控制、保护、信号电路综合实验

 (12) 可控励磁发电系统开环调试综合实验

 (13) 可控励磁发电系统单机开环空载综合实验

 (14) 可控励磁发电系统单机闭环空载综合实验

 (15) 可控励磁发电系统单机闭环负载综合实验

 (16) 可控励磁发电系统并网闭环负载综合实验

 (17) 手动准同期和自同期并联综合实验

 (18) 可控励磁发电系统操作运行及检测维护考核

 (19) 可控励磁发电系统的常见故障及处理考核

 3. 单机——无穷大系统稳态运行方式实验

 (1) 单回路稳态对称运行实验

 (2) 双回路对称运行与单回路对称运行比较实验

 (3) 单回路稳态非全相运行实验

 4. 电力系统功率特性和功率极限实验

 (1) 无调节励磁时功率特性和功率极限实验

 (2) 网络结构改变对系统静态稳定的影响

(3) 并网前发电机电势Eq值不同对系统静态稳定的影响

 (4) 手动调节励磁时功率特性和功率极限实验

 (5) 自动调节励磁时功率特性和功率极限实验

 (6) 自并励自动调节励磁时,功率特性和功率极限实验

 (7) 他励自动调节励磁时,功率特性和功率极限实验

 (8) 单回路、双回路输送功率与功角关系实验

 5. 同步发电机实验

 (1) 三相同步发电机的运行特性

 (2) 三相同步电动机

 (3) 三相同步电机参数的测定四、装置的安全保护体系

1. 三相四线制电源输入后经隔离输出(浮地设计),总电源由三相钥匙开关控制,设有三相带灯熔断器作为断相指示。

 2. 控制屏电源由接触器通过起、停按钮进行控制。

 3. 屏上装有两套电压型漏电保护装置和一套电流型漏电保护装置,控制屏内、外或强电输出若有漏电现象出现,即告警并切断总电源,确保实验安全。

 4. 单、三相调压器原、副边均设有过流保护技术,相间、线间有过电流或直接短路均能自动保护。

 5. 设有定时器兼报警记录仪(服务管理器),对违章使用的次数进行记录,为学生实验技能的考核提供一个统一标准。

 6.各种电源及各种仪表均有完善的保护功能。
